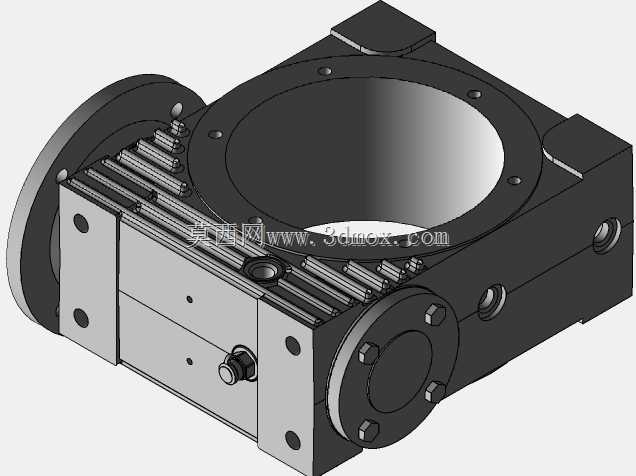

雷杜特格雷米亚GS75传动构件三维结构

　　在精密传动与工业传感集成的设备布局场景中，这类方形壳体结构的传动构件常被应用在需要多轴动力转向、同时预留传感安装位的自动化产线工位、精密检测设备的动力传输段，以及小型专用机床的进给传动单元中，区别于常规同轴减速机的直连输出形式，该构件采用双向侧出轴配合顶部大口径法兰安装面的结构，能够在紧凑的设备安装空间内完成动力的90度转向传输，同时顶部的法兰接口可直接适配对应规格的传感检测模块，无需额外设计转接安装板，大幅缩减设备集成时的结构设计工作量。从实际使用场景来看，这类构件多搭配伺服电机使用，侧部的两个对称输出轴端可分别连接不同的执行末端，比如在小型多工位组装设备中，一侧输出端连接凸轮分割器驱动工位转盘，

　　另一侧输出端可连接同步轮机构驱动送料轨道，实现单动力源驱动两个工位动作的布局，有效减少设备内的动力元件数量，降低整体布线与控制的复杂度。从结构设计思路来看，整个壳体采用分体式拼接结构，主体为方形箱式结构，侧壁设置有带密封槽的安装法兰，通过内六角螺栓完成侧盖与主体的紧固，这种设计既能够保证箱体内部传动组件的装配便利性，在后期维护时只需拆卸对应侧盖即可完成内部齿轮、轴承的检查与更换，无需将整个构件从设备上完全拆解；壳体表面设计的平行散热筋结构，并非装饰性造型，而是针对设备长时间连续运行时的内部温升问题，通过增加壳体与空气的接触面积，提升自然散热效率，避免内部润滑脂因为温度过高提前失效，延长构件的维护周期。在安装边界与尺寸适配方面，

　　该构件的底部设置有两个对称的凸台安装位，每个凸台上预留有两个定位销孔与螺栓过孔，安装时可先通过定位销完成构件在设备安装板上的精准定位，再通过螺栓完成紧固，能够有效避免设备运行过程中因为传动反作用力导致的构件移位；侧部输出轴的法兰端采用标准的止口定位设计，输出轴端的连接尺寸与同规格的行星减速机输出端保持一致，可直接适配市面上常规的联轴器、同步轮、凸轮等执行元件，无需单独定制转接件；顶部的大口径法兰面内径与对应型号的传感模块外径匹配，法兰上的螺栓孔位按照等距圆周排布，安装传感模块时可根据布线方向调整模块的安装角度，适配不同设备的走线方向需求。从内部结构的预留空间来看，箱体内部的腔体在满足传动齿轮、轴承安装的前提下，

　　预留了足够的润滑脂存储空间，同时侧壁设置有注油螺塞与油位观察孔，日常维护时可直接通过注油孔补充润滑脂，通过油位孔观察内部润滑脂的存量，无需拆解壳体；壳体上的各个接合面都设计有密封槽，可安装O型密封圈实现IP65级别的防护，能够在有少量切削液、粉尘的加工车间环境中稳定运行，避免外界杂质进入箱体内部磨损传动部件。在实际选型适配过程中，设计人员需要注意该构件的输入轴连接位置位于侧部法兰的中心，与两个输出轴呈空间垂直布局，在排布设备内部的动力元件位置时，需要预留出电机安装的空间，同时要注意构件周围的散热空间，不要将散热筋位置完全遮挡，避免影响散热效果；另外该构件的两个输出轴的负载能力存在细微差异，靠近安装凸台一侧的输出轴可承受更大的径向负载，适合连接需要承受径向力的执行元件，比如传送带驱动辊、凸轮机构等，另一侧输出端适合连接同步轮、联轴器这类仅传递扭矩的元件，在结构设计时需要根据负载特性合理分配两个输出端的连接部件，避免超出构件的负载上限导致使用寿命缩短。
