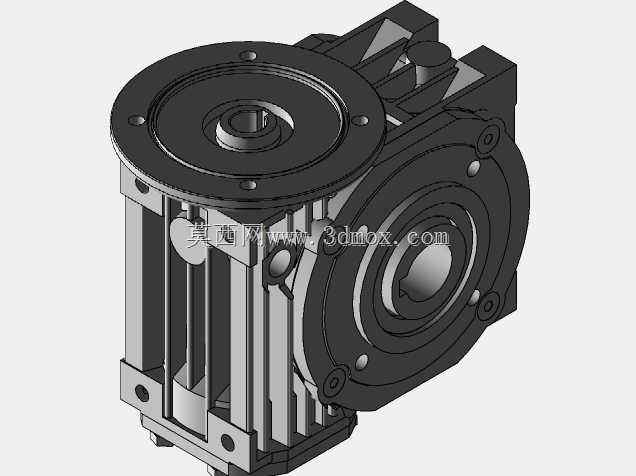

做自动化产线改造的这几年,碰到不少小负载、大传动比的工位需求,比如包装线的进瓶拨轮、小型输送线的驱动端、检测设备的分度转台,这类工位不需要太大的输出扭矩,但对传动自锁性、安装空间的紧凑度要求很高,这款GSA系列的蜗轮蜗杆减速结构,刚好适配这类轻载传动场景。从结构设计来看,这款减速单元采用单级蜗轮蜗杆啮合结构,输入端为法兰式连接接口,可直接匹配标准IEC规格的驱动电机,不需要额外做转接法兰,能大幅缩短动力单元的轴向安装尺寸,很多设备的侧边安装位空间局促,这种直连式的结构刚好能避开干涉问题。输出端采用带定位止口的圆形法兰结构,止口与输出轴保持严格的同轴度公差,安装时只需要将止口卡入配套设备的安装孔位,再锁紧法兰周向的固定螺栓,就能保证输出轴与负载端的同轴度,不需要反复打表调整,现场装配效率能提升不少。
从功能特性来说,蜗轮蜗杆结构本身具备反向自锁特性,也就是只能由蜗杆端带动蜗轮端转动,负载端的反向作用力无法驱动蜗杆回转,这一点在垂直升降类的轻载工位上实用性很强,比如小型物料提升机构、翻转定位工位,不需要额外加装抱闸或者制动单元,就能避免负载断电后出现下滑、回转的问题,能简化整套机构的设计复杂度。啮合副的齿面经过修形处理,实际啮合时的接触面积更大,运行过程中的振动和噪音比普通直齿减速结构小很多,在医疗检测设备、食品包装这类对运行噪音有要求的场景里,这种低噪特性的优势很明显。
设计这款结构的三维模型时,首先要确认的是安装边界尺寸:输入端法兰的螺栓孔分布圆直径、止口直径、轴伸长度,这些尺寸直接决定了能适配的电机规格,建模时要严格按照安装配合公差来做,法兰止口采用H7级公差,和电机端的配合间隙控制在合理范围,避免装配后出现不同心导致的运转抖动。输出端的轴伸尺寸、键槽规格也要和常用的负载安装接口匹配,比如同步带轮、链轮的内孔标准,避免选型后还要二次加工输出轴。箱体部分采用铝合金压铸的结构形态,散热筋沿着箱体周向分布,既可以减轻整体重量,又能增大散热面积,长时间连续运行时,蜗轮蜗杆啮合产生的热量能通过散热筋快速散出,避免箱体内温度过高导致润滑脂失效。
实际选型应用时,要注意不同工况下的负载校核,虽然蜗轮蜗杆结构的传动比可以做的很大,但单级结构的传动效率相对偏低,不适合长时间满负载连续运行,在冲击负载较大的工位上,要适当放大选型的扭矩余量,避免轮齿出现断齿、磨损过快的问题。安装时要注意蜗杆轴的水平度,因为这类结构通常采用脂润滑,安装角度偏差过大可能导致润滑脂分布不均,加剧啮合面的磨损。另外箱体上预留的注油孔和放油孔位置,在做整机布局时要留出操作空间,方便后期维护时补充或者更换润滑脂。
从建模细节来看,模型里完整还原了内部的蜗轮、蜗杆、轴承、油封以及端盖的装配关系,做机构运动仿真时,可以直接添加啮合约束,模拟实际的传动比和运动状态,也能用来检查安装时是否存在零部件干涉,比如端盖螺栓和周边机架的间隙、输出轴转动时和周边护罩的安全距离,这些细节在三维装配阶段就能提前排查,避免实际加工装配时出现干涉问题。很多刚入行的结构工程师做小型传动机构设计时,容易忽略减速单元的安装边界,只看输出扭矩参数,最后装配时才发现法兰和机架干涉、电机接线盒没有操作空间,这类问题在三维建模阶段通过完整的装配校核就能完全规避。
