同轴双层链轮传动结构三维设计

项目分类:齿轮 发布时间:2022-03-03 ID:567733
  • 同轴双层链轮传动结构三维设计
  • 同轴双层链轮传动结构三维设计
  • 同轴双层链轮传动结构三维设计
  • 同轴双层链轮传动结构三维设计
  • 同轴双层链轮传动结构三维设计
  • 同轴双层链轮传动结构三维设计

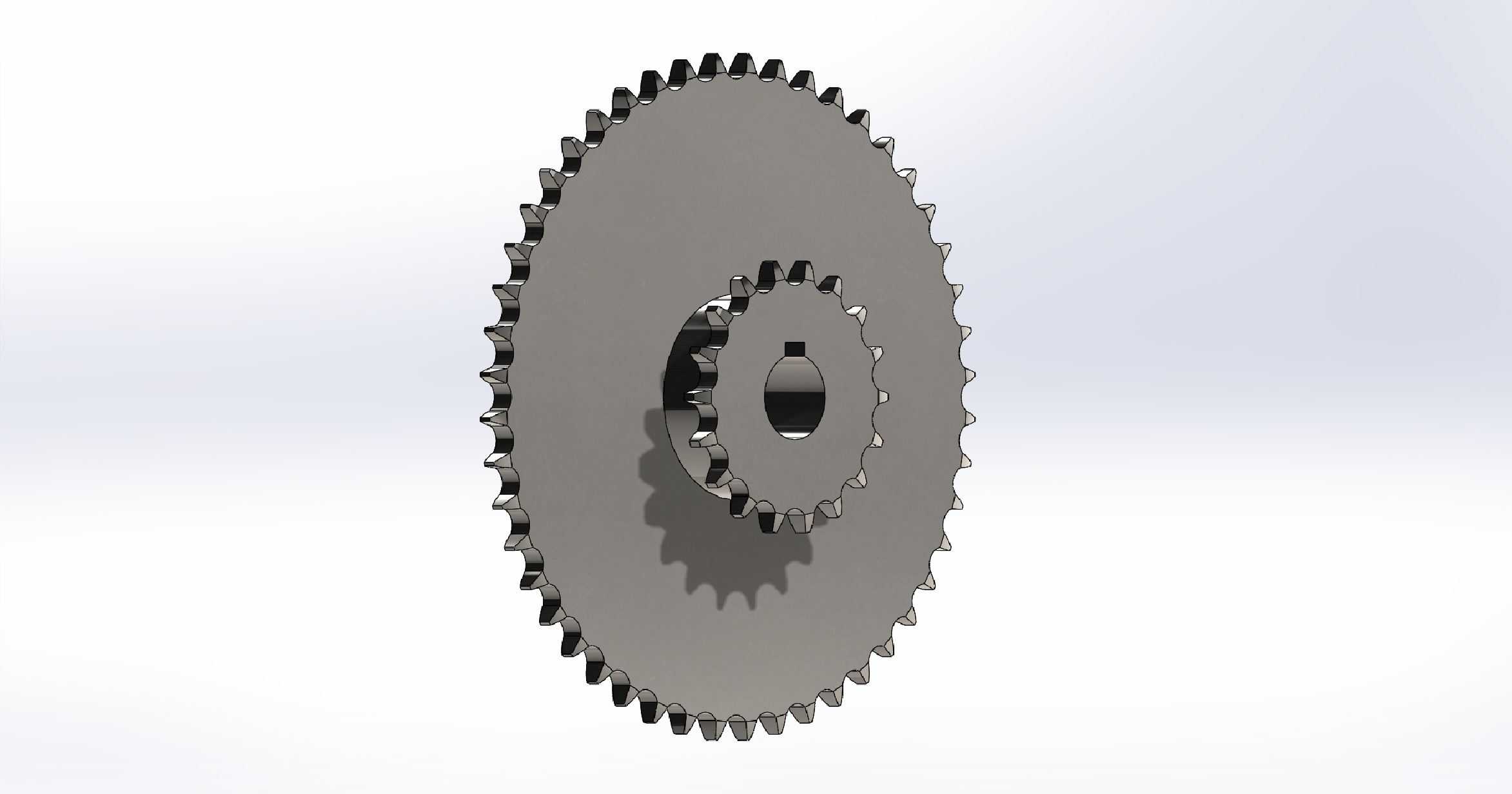

  在常规链传动系统的布局优化场景里,同轴双层链轮的应用往往能解决单级传动无法覆盖的多速比输出、紧凑空间动力分配问题,这类零件常见于需要单动力输入带动两组不同转速从动件的设备中,比如小型输送线的双工位驱动、农业机械的分动输出单元、轻工设备的多轴同步传动段。从实际使用需求出发,设计这类同轴链轮首先要明确两层链轮的分度圆匹配关系,外层大齿数链轮负责低速大扭矩输出,内层小齿数链轮匹配高速轻载的传动链路,两层链轮采用一体化同轴结构,省去了分体装配的同轴度校准环节,也避免了分体件长期运行出现的相对错位风险。

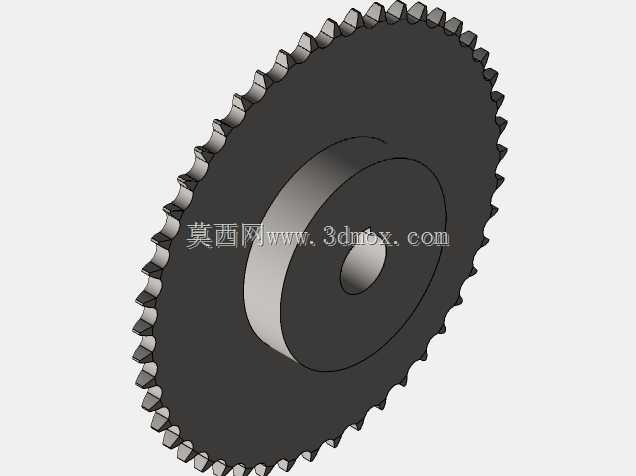

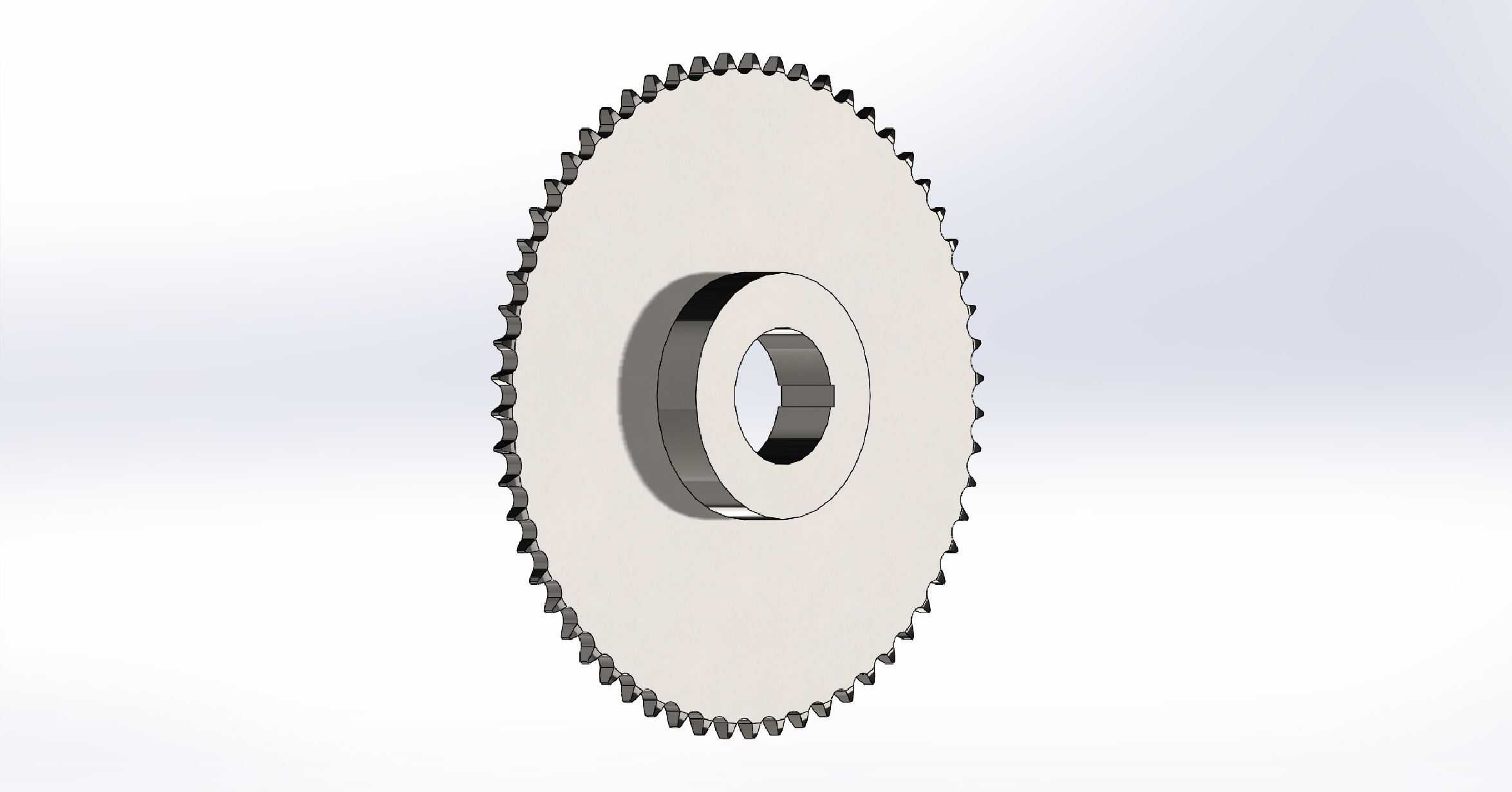

  从结构细节来看,链轮的齿形采用标准三圆弧一直线齿槽轮廓,保证与对应节距滚子链啮合时的接触应力均匀,不会出现卡链、跳链的异常工况,齿部的端面倒角做了15度斜切处理,方便链条安装时的顺利导入,即使装配时存在微小的轴向偏差,也能靠倒角引导链条滑入正确啮合位置。中心的安装孔采用键槽传动结构,键槽的尺寸匹配对应直径的传动轴,孔与轴的配合选用过渡配合公差,既保证传动时无相对窜动,也方便后续维护时的拆卸作业。两层链轮之间的连接辐板做了等厚设计,辐板厚度经过扭矩校核,能同时承受两层链轮传递的最大扭矩而不发生塑性变形,辐板与齿圈、轮毂的过渡位置全部采用圆角过渡,避免应力集中导致的疲劳断裂,毕竟链传动本身存在多边形效应带来的周期性冲击,应力集中位置很容易在长期交变载荷下萌生裂纹。

  在安装边界的考量上,这类同轴双层链轮的轴向总厚度需要匹配安装位的轴段长度,外层大链轮的齿顶圆直径要预留足够的径向安全间隙,避免运行时与周边的机架护板、相邻传动件发生刮碰,内层小链轮的轴向位置要对应从动链轮的中心平面,保证啮合时链条的共面度偏差控制在允许范围内,防止链条出现偏磨、提前失效的问题。设计建模过程中,齿形的生成需要严格对应链条节距、滚子直径、齿数参数,先绘制单个齿槽的轮廓再通过圆周阵列完成整圈齿形,建模时要注意齿根圆的直径公差,齿根位置如果尺寸偏小会导致滚子卡滞,尺寸偏大则会减小啮合接触面积加剧磨损。轮毂的轴向长度要大于链轮总厚度的三分之一,保证与传动轴的接触面积足够,避免键槽位置的压应力超过材料许用值,对于需要轻量化的应用场景,还可以在辐板位置开设均匀分布的减重孔,减重孔的位置要避开应力传递路径,不能影响整体结构的刚性。

  实际选型应用时,需要先核算两层链轮分别传递的功率、转速,匹配对应规格的链条,大齿数链轮对应的链条张紧装置调整行程要预留足够余量,因为大链轮的链条磨损后伸长量会比小链轮侧更明显,张紧结构的调节范围要覆盖整个链条寿命周期的伸长量。链轮的材料选用常根据工况确定,常规无腐蚀的室内工况选用45号钢调质处理即可,齿面硬度达到HB220-250就能满足通用传动的耐磨需求,如果是高速重载或者有粉尘的恶劣工况,可以对齿面做高频淬火处理,提升齿面的耐磨性能,延长零件的更换周期。建模完成后还要做干涉检查,确认链轮转动时与周边的张紧轮、导轨、护罩等零件无运动干涉,同时要模拟链条装配后的状态,确认两层链条的运动路径不存在交叉、碰擦的问题,保证装配后能直接投入实际生产使用,不需要二次修改结构。
