方形法兰式带座轴承衬套结构设计

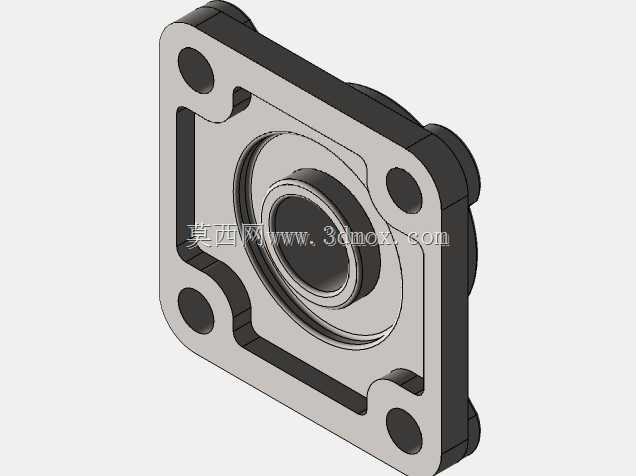

　　在各类轻载传动、输送线、小型自动化执行机构的支撑环节中，这类方形法兰式带座衬套轴承是应用频次极高的支撑部件，区别于立式座、菱形座的安装形式，四孔方形法兰的安装结构对安装面的平面度容错率更高，在型材搭建的机架、薄壁设备壳体上安装时，不需要额外加工沉台或者定位止口，仅需要按照安装孔位打四个对应通孔，穿入螺栓锁紧即可完成固定，安装作业效率比带止口定位的轴承座高出近四成，尤其适合现场改装、快换式工装的支撑点位使用。从实际使用场景来看，这类部件主要承担径向载荷为主的转轴支撑，常见于小型皮带输送机的从动辊支撑、包装设备的导辊定位、食品加工流水线的托辊固定，以及小型风机、电动滚筒的端部支撑，因为法兰面与安装面完全贴合，支撑的接触面积更大，

　　在承受间歇性径向冲击时，应力分布比两孔菱形座更均匀，不容易出现安装孔开裂、座体变形的问题。从结构设计逻辑来看，这款带座衬套的核心设计思路是把轴承外圈的定位、安装法兰、密封防护三个功能集成在一个一体式座体上，座体上的四个安装孔做了锪平处理，螺栓锁紧时螺栓头可以完全贴合座体表面，不会出现因为安装面不平整导致的螺栓预紧力偏移；座体中心的轴承位采用过渡配合公差，压入标准深沟球轴承后不需要额外做轴向定位，依靠座体本身的台阶结构就能限制轴承外圈的轴向窜动，同时座体两端预留了密封件的安装槽，可以压入防尘盖或者骨架油封，阻挡粉尘、切削液、水汽进入轴承内部，在多尘、潮湿的工况下能有效延长轴承的维护周期。从外形尺寸与安装边界来看，

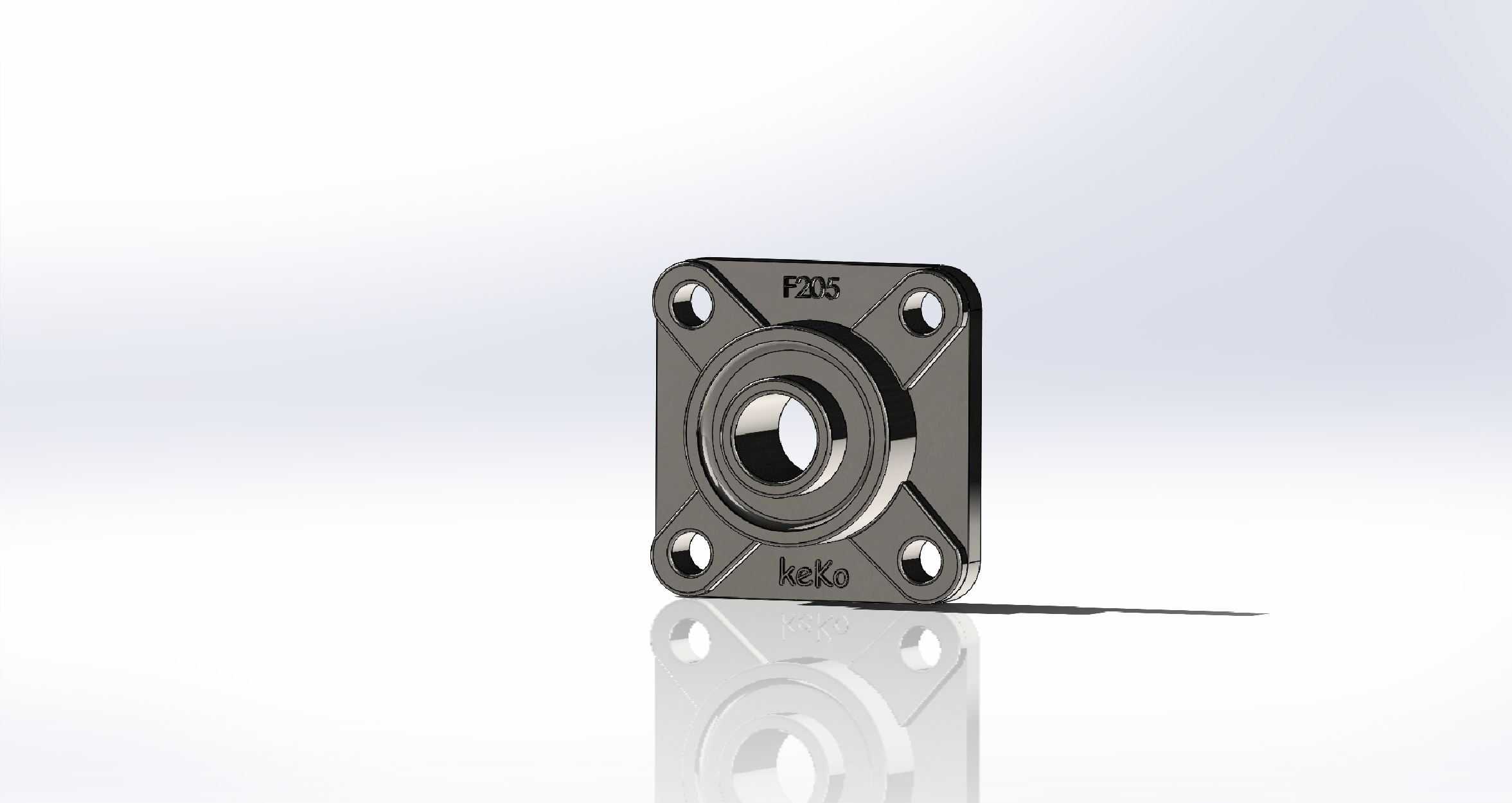

　　这款方形座的四个安装孔呈中心对称分布，孔位的中心距与常用的F205系列方形轴承座完全互换，安装时不需要重新调整机架的孔位，可以直接替换同规格的铸铁带座轴承；中心衬套的内孔与标准25mm轴径匹配，轴伸端的台阶尺寸可以适配常用的轴用挡圈或者锁紧螺母，不管是光轴还是台阶轴都能顺利装配；座体的整体厚度控制在合理范围，安装后突出安装面的尺寸较小，在设备内部空间局促的点位也能顺利布置，不会和周边的传动件、护板产生干涉。在实际选型适配过程中，这类衬套式轴承座的优势还在于轻量化，相比传统铸铁材质的方形座，同规格的衬套结构重量降低近一半，在移动工装、往复运动的机构上使用时，能有效降低运动部件的整体惯量，减少驱动端的负载；

　　同时座体表面做了发黑或者镀层处理，在普通工况下的防锈能力优于未做表面处理的铸铁座，不需要额外喷涂防锈漆就能直接在室内普通环境下使用。从建模细节来看，这款模型完整还原了座体上的标识刻印、安装孔的倒角、轴承位的退刀槽、密封槽的尺寸细节，在做整机装配仿真时，可以直接导入模型做干涉检查，不需要再对安装孔位、配合尺寸做二次修正；法兰面与轴承内孔的垂直度公差按照实际加工精度做了对应设置，在做运动仿真时，能准确模拟转轴转动时的径向跳动范围，给后续的公差分析、装配工艺制定提供准确的参考依据。在日常维护场景中，这类一体式衬套座的拆卸也更便捷，因为法兰面和安装面完全贴合，拆卸时只需要拧下四个安装螺栓，就能把整个轴承组件从轴上拆下，不需要像部分嵌入式轴承座那样需要拆卸周边的结构件才能取出，能大幅缩短设备停机维护的时间，在连续运行的生产线设备上，这种快换特性的优势尤为明显。
