手动关节式刹车断盘制动结构

　　在中小型移动作业设备、轻型输送线临时停靠工位、手动操作式工装夹具的制动场景里，这类手动断盘结构的应用频次远高于常规液压或气动制动组件，尤其在无持续气源、电源供给的户外作业场景，或是需要操作人员近距离手动控制制动时机的工位，纯机械手动触发的结构能完全规避动力中断带来的制动失效风险。从实际使用逻辑来看，这套结构的核心作用是通过手动施力带动双侧夹块同步抱紧配套的制动盘，实现旋转轴系的快速锁止，区别于常闭式制动结构，它的触发动作需要操作人员主动施力，松开后可自动复位，适配需要频繁点动锁止、快速释放的操作场景，比如手动回转工装的角度定位、轻型手推设备的行走轮锁止、小型试验台转轴的临时固定等场景，都能看到这类结构的应用变体。

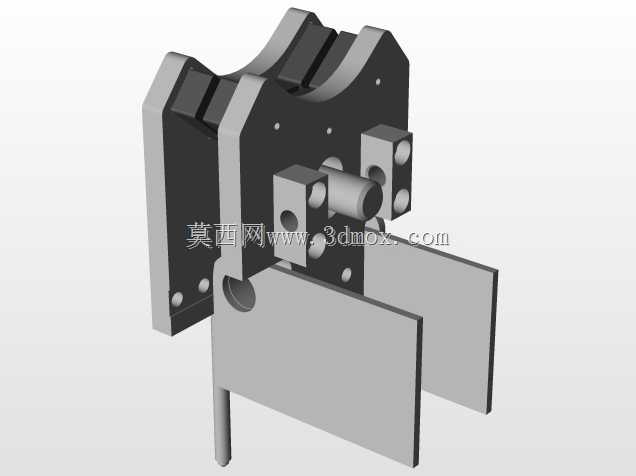

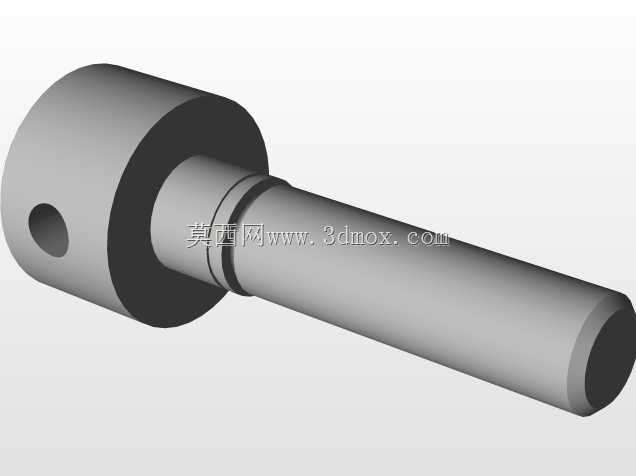

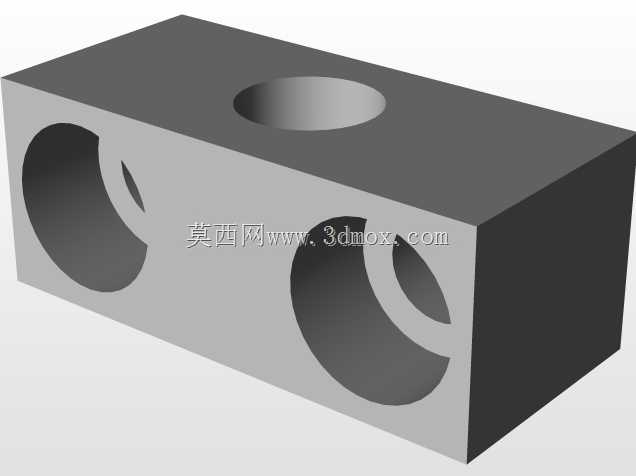

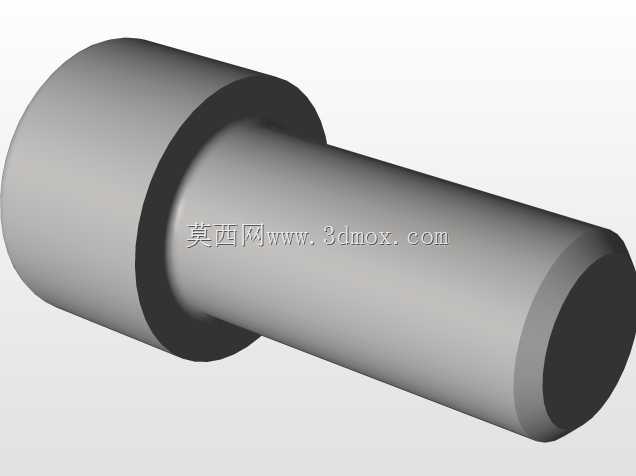

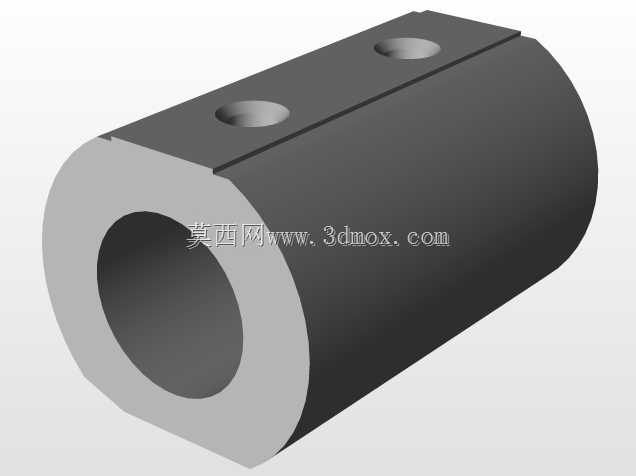

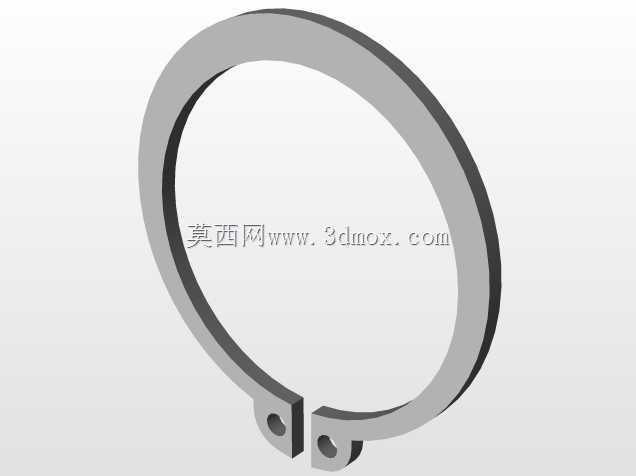

　　从结构设计思路上拆解，这套组件采用了对称式双侧夹臂布局，夹臂的铰接点设置在基座的中下部，手动施力端延伸至结构前侧，操作人员扳动前端的施力板时，双侧夹臂会绕铰接点同步向内收拢，夹臂上端的摩擦块会直接压合在制动盘的两个侧面，通过摩擦力实现制动。这种布局的优势在于双侧施力的对中性更好，不会对制动盘轴系产生单侧径向力，避免长期使用后出现轴系偏磨、轴承额外受力的问题；同时铰接点的位置经过力臂配比优化，操作人员只需要施加较小的手动扳动力，就能在摩擦块位置获得足够的压紧力，不需要额外的增力机构就能满足常规轻型设备的制动扭矩需求。

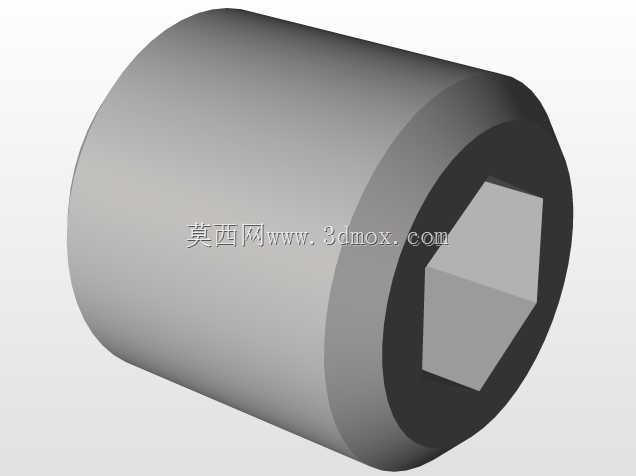

　　结构的安装边界设计也充分考虑了现场适配性，基座部分采用平板式安装面，上面预留了四个对称布置的安装孔，可直接通过螺栓固定在设备的机架立板上，不需要额外设计转接支架；夹臂的开合行程预留了足够的间隙，摩擦块磨损后只需要调整摩擦块背后的调节垫片，就能补偿磨损量，不需要整体更换夹臂结构，日常维护的成本极低。摩擦块采用快拆式安装结构，通过两个螺栓固定在夹臂的安装槽内，现场更换时不需要拆解整个铰接结构，只需要松开固定螺栓就能抽出旧摩擦块，更换新件后即可快速投入使用。

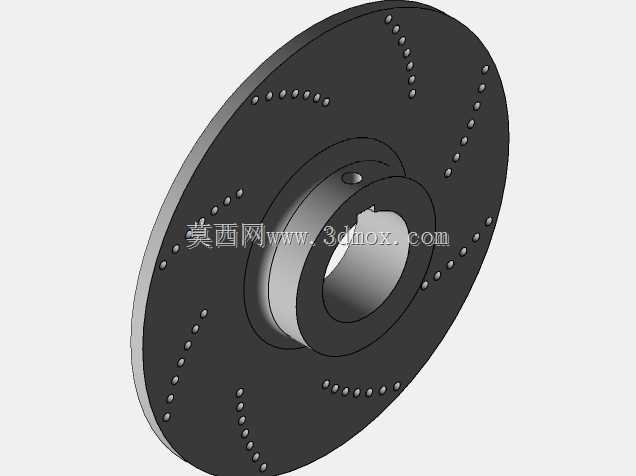

　　从外形尺寸的适配性来看，这套结构的整体宽度控制在适配直径120mm以内制动盘的范围，夹臂的张开最大间隙可达10mm，即使制动盘存在一定的端面跳动量，也不会在释放状态下出现摩擦块拖滞的问题；前端的手动施力板长度经过优化，操作人员站立操作时刚好处于手部自然下垂的施力高度，不需要弯腰或者抬手就能完成制动触发动作，长时间操作的疲劳度更低。结构的所有铰接位置都设计了自润滑衬套，不需要定期加注润滑脂，在多粉尘的车间环境或者户外露天场景下也能保持动作顺畅，不会因为粉尘进入铰接间隙出现卡滞问题。

　　在实际选型适配时，需要注意这套结构的制动扭矩匹配范围，它更适配轴径20mm以内、制动盘直径80-120mm的轻型旋转轴系，如果用于更大负载的轴系锁止，需要额外增加力臂长度或者更换摩擦系数更高的摩擦片材料。另外，结构的安装面需要保证与制动盘端面的平行度，安装时要调整基座位置，让双侧摩擦块与制动盘的间隙保持均匀，避免出现单侧摩擦块长期拖磨的问题。这套结构的所有受力部件都采用了钣金折弯与机加工件组合的形式，夹臂部分使用中碳钢钣金焊接成型，保证足够的结构强度的同时控制整体重量，基座部分采用整块钢板铣削加工，保证铰接孔的位置精度，避免长期使用后出现铰接松旷的问题。
