卡罗BC-03传感检测执行一体化装置结构

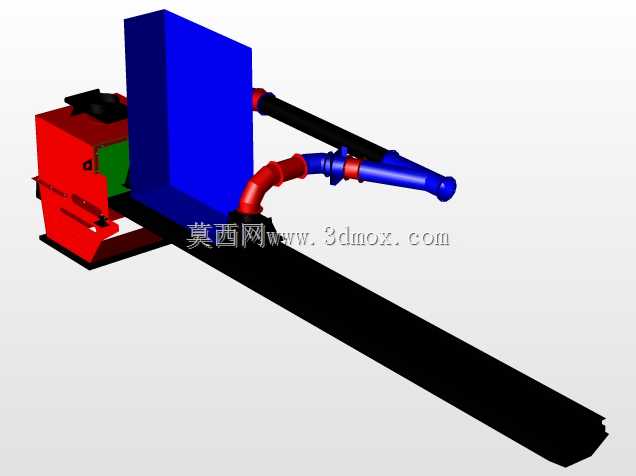

　　在工业自动化产线的物料分拣、位置校验、工位状态检测场景中，这类集成式传感执行装置的应用十分普遍，不同于单一功能的传感探头，该结构将检测单元、执行管路、安装基座做了一体化整合，省去了现场零散拼装的调试工作量，能直接适配常规输送线侧装、工位台固定的安装需求。从结构布局来看，装置左侧的红色壳体为传感检测与信号处理的核心容纳舱，内部预留了电路板安装位、接线端子固定槽，壳体侧面开有走线缺口，方便现场布线时线缆直接接入，无需额外开设走线孔；紧邻的蓝色立式结构为执行单元的储料或动力容纳腔，腔体做了直角加强筋设计，在长期受管路振动影响的工况下，能避免腔体连接处出现应力开裂的问题。连接蓝色腔体与末端执行头的管路分为硬管与软管两段，

　　靠近腔体的红色弯管为耐冲击硬塑材质，承担管路定位与抗扭作用，靠近末端的蓝色直管段为可微调角度的执行端，两段管路通过快插接头连接，现场维护时可快速更换末端执行头，无需拆解整个管路结构。下方的黑色长条形基座为整个装置的安装基准，基座表面做了等距安装孔位设计，孔位间距匹配工业铝型材的标准槽距，既可以直接通过T型螺栓固定在输送线的铝型材支架上，也可以通过压板固定在钢板焊接的工位架上，基座的宽度控制在120mm以内，不会占用过多输送线侧边的操作空间，安装时基座底面与安装面的贴合度公差控制在0.2mm以内，能避免装置固定后出现倾斜，导致检测位置偏移、执行动作对位不准的问题。从设计思路上，该结构没有采用传感与执行分离的传统方案，

　　而是将两个功能单元整合在同一安装基座上，两者的相对位置在出厂前就做了预校准，现场安装时只需要调整整个基座的前后位置，就能同时完成检测点与执行点的对位，相比分体式安装的结构，现场调试时间能缩短60%以上。装置的末端执行头做了锥形收口设计，不管是配套吹气清理、标记喷涂还是小件推料的功能，都能保证作用点的精度，执行头的角度可绕管路接头做±15°的微调，能适配不同高度、不同倾斜角度的被测工件。在实际工况适配性上，整个装置的外露结构件都做了圆角处理，没有尖锐的棱角，能避免现场操作人员调试时被划伤，壳体的拼接处都做了止口设计，能阻挡车间内的粉尘、切削液溅入内部电路舱，适配机加工车间、包装产线、物流分拣线等多场景的使用需求。

　　考虑到长期运行的维护需求，红色检测舱的侧盖采用快拆螺丝固定，不需要完全拆下整个装置就能打开侧盖检修内部电路，管路接头处都预留了扳手操作空间，更换管路时不需要拆解周边的其他结构件。基座的长度设计覆盖了常规工位的检测与执行行程范围，不需要额外加装延长支架就能满足大部分中小尺寸工件的检测处理需求，当需要适配更大尺寸的工件时，也可以通过更换同安装孔位的加长基座来拓展使用范围，整个结构的通用化率较高，大部分零部件都能和同系列的其他型号装置互换，降低了备件存储的成本。
