传感器配套安装法兰BC-03结构设计

　　在工业传感检测、流体管路监测的现场布设场景中，传感器的安装稳定性直接决定检测数据的连续可靠性，这款BC-03法兰正是针对穿壁式、管路内嵌式传感器的安装需求开发的专用连接构件。从实际使用场景来看，这类法兰常应用在通风管道侧壁、工艺罐体预留开孔、设备壳体过线检测位，用来承托插入式安装的传感检测元件，同时实现安装位的密封隔断与结构固定，避免传感器在设备运行振动、流体介质冲刷的工况下出现移位、密封失效的问题。

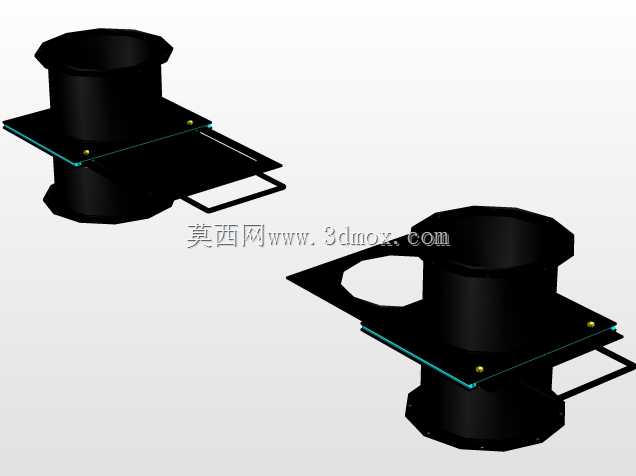

　　从结构设计逻辑来看，这款法兰采用上下同轴筒段加中间安装翼板的整体式结构，中间的方形翼板作为核心安装承载面，板面上预留的两个定位凸点用来匹配传感器安装座的对位孔，安装时无需反复调整周向角度，就能快速对准传感器的出线方向，适配现场布线的走线需求。翼板一侧延伸出的窄边带镂空把手结构，并非冗余设计，在大尺寸罐体、高空管道安装作业时，作业人员可以通过这个镂空结构临时挂装安全绳、或者用工具勾住构件调整对位位置，降低高空安装时构件脱手坠落的风险，同时在后期设备维护拆卸时，也能通过这个结构撬动分离密封面，避免硬撬法兰密封面造成平面度损伤。上下两段同轴筒段的内径与适配传感器的外径采用间隙配合设计，单边预留0.15mm的密封胶填充间隙，安装时在筒段内壁均匀涂布密封胶后插入传感器主体，既可以保证传感器的安装同轴度，避免检测探头出现偏斜影响检测精度，也能实现安装位的径向密封，防止管路内的粉尘、水汽从安装缝隙溢出。

　　从安装边界尺寸来看，中间方形翼板的边长尺寸覆盖常规传感器安装座的固定范围，翼板厚度根据常用安装位的承压需求设计，能够承受0.6MPa以内的静压力，适配常规低压通风、常压流体管路的安装要求。上下筒段的长度根据不同壁厚的安装壁面做了适配设计，下段筒段长度略长于常规设备壳体、通风管道的壁厚，安装后筒段下端可以伸出壁面内侧5-8mm，配合密封垫圈实现壁面两侧的压紧密封，上段筒段长度匹配传感器尾部的接线端防护长度，能够对传感器尾部的接线端子形成物理防护，避免现场布线时线缆弯折角度过大造成线芯断裂。翼板上未预留额外的螺栓通孔，是因为这款法兰针对的是薄壁安装位场景，安装时可以通过抱箍、结构胶粘接或者点焊的方式固定在壁面开孔处，相比螺栓固定的方式，不会破坏原有壁面的结构强度，也不会在壁面上留下额外的密封缝隙，适合对密封要求较高的除尘风管、洁净工艺舱体的传感器安装场景。

　　在实际选型适配时，需要注意这款法兰的筒段内径匹配的传感器外径尺寸，安装前要确认安装壁面的开孔直径略大于筒段外径1-2mm，预留安装调整余量，安装时要保证翼板与壁面完全贴合，避免出现倾斜导致传感器探头偏斜。针对存在振动的设备安装位，可以在翼板与壁面之间加装橡胶减震垫，进一步降低设备振动传递到传感器主体的振动幅值，延长传感器的使用寿命。这款法兰的结构没有复杂的异形曲面，加工工艺性好，采用板材冲压或者型材焊接都能快速成型，适合批量加工制作，在现场技改、设备传感升级的项目中，可以快速适配不同规格的插入式传感器安装需求，减少现场安装的加工工作量，提升传感点位的布设效率。
