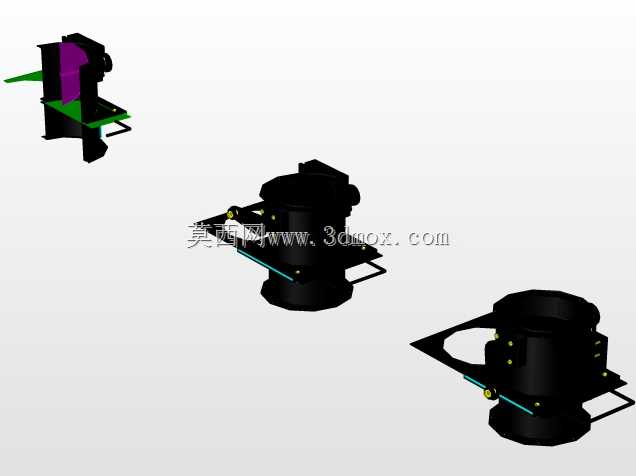

传感器配套安装法兰BC-03结构设计

　　在工业传感检测系统的布设环节，安装法兰是衔接传感单元与设备主体的核心承载构件，这款BC-03型法兰主要面向工业场景下的外置式传感器安装需求，适配管道外壁、设备壳体侧壁等多种安装基面，解决传感单元安装定位不准、密封衔接失效、长期运行松动偏移等现场常见问题。从实际应用场景来看，这类法兰常出现在流体输送管道的压力、流量传感器加装工位，以及工业设备箱体的温感、位置传感器固定工位，尤其适合后期技改项目中在已有设备上追加传感检测点的场景，不需要对原有设备主体做大规模改造，仅需通过法兰的衔接结构即可完成传感单元的可靠固定。

　　设计过程中优先考虑了安装适配性，法兰主体采用带定位凸台的盘式结构，中心预留的贯通腔体可容纳传感器的探测端伸入被测区域，避免传感单元探测面与安装基面产生干涉，同时腔体边缘做了倒角过渡处理，方便传感器安装时的对位导入，减少装配过程中的卡滞问题。法兰盘面上的安装孔位采用对称分布设计，既可以适配螺栓紧固的硬连接方式，也能配合卡箍实现快装式固定，孔位周边做了局部加厚处理，抵消螺栓锁紧时产生的局部压应力，避免长期受力后法兰盘面出现形变，影响安装平面度。

　　从功能特性上看，这款法兰除了基础的固定承载作用，还兼顾了安装位的密封衔接需求，法兰与设备基面贴合的一侧预留了密封槽位，可嵌入适配规格的密封圈，当安装在带压管道或者有防尘防水要求的设备外壁时，能有效避免介质泄漏或者外部粉尘、水汽侵入设备内部，保障传感单元的运行环境稳定。法兰侧面延伸出的支架结构，可用于固定传感器的接线端子或者走线防护套，避免传感器引出线缆在设备运行振动过程中出现拉扯断裂的问题，同时也能规整现场布线，减少线缆与周边运动部件的干涉风险。

　　外形尺寸方面，法兰主体的盘径控制在适配常规工业传感器的安装范围，不会因为尺寸过大占用过多设备周边空间，也不会因为尺寸过小导致固定强度不足，安装边界充分考虑了现场操作空间，螺栓锁紧位预留了足够的扳手操作间隙，不需要特殊工装即可完成装配作业。法兰整体的壁厚经过受力校核，在满足承载强度的前提下尽可能控制整体重量，降低安装基面的负载，尤其适合在薄壁管道或者轻量化设备壳体上安装，不会因为法兰自重过大导致安装基面变形。

　　结构设计上还考虑了不同规格传感器的适配性，中心腔体的尺寸预留了一定的调整余量，可通过加装适配衬套的方式兼容不同外径的传感单元，不需要针对每一款传感器单独设计法兰结构，降低了备件储备的品类压力。法兰上的定位凸台与设备基面的定位槽配合时，可实现安装位置的快速对位，不需要反复调整传感器的探测角度，大幅提升现场安装的作业效率，同时定位结构也能避免设备运行过程中法兰出现周向转动，保障传感器探测方向始终对准被测区域，减少检测数据的偏差。

　　在长期运行的可靠性设计上，法兰的边角位置都做了圆角过渡处理，避免应力集中导致的结构开裂，尤其是支架与法兰主体衔接的位置，做了加强筋结构补强，抵消线缆拉扯或者外部磕碰产生的作用力。法兰表面的安装平面经过平面度校核，保障与设备基面、传感器安装面的贴合度，避免出现缝隙导致的密封失效或者安装倾斜问题，整个结构没有复杂的异形曲面，加工工艺性好，可采用常规的机加工工艺完成制作，也适合批量生产时的成本控制。
