工字钢配套安装式检测传感装置结构

　　做现场工业检测配套结构设计快十年，这类适配工字钢结构的检测传感装置，是车间物流线、起重运行轨道、自动化输送线里特别常见的配套组件，很多刚入行的结构工程师做这类设计的时候，很容易忽略安装边界和型材适配的细节，最后出的模型到现场装不上，或者检测精度受安装结构影响打折扣。这次拆解的这个结构，核心是卡在标准工字钢轨道翼缘下方的安装形式，首先要考虑的就是现场工字钢的规格公差，国标热轧工字钢的翼缘斜度、腹板厚度都有允许的制造偏差，所以安装卡座的开口尺寸不能卡得太死，得留够2-3mm的调节余量，同时侧面要做顶紧螺栓的让位空间，不然现场拧螺栓的时候扳手伸不进去，工人只能靠撬棍硬别，装完之后整个传感单元是歪的，检测数据自然不准。

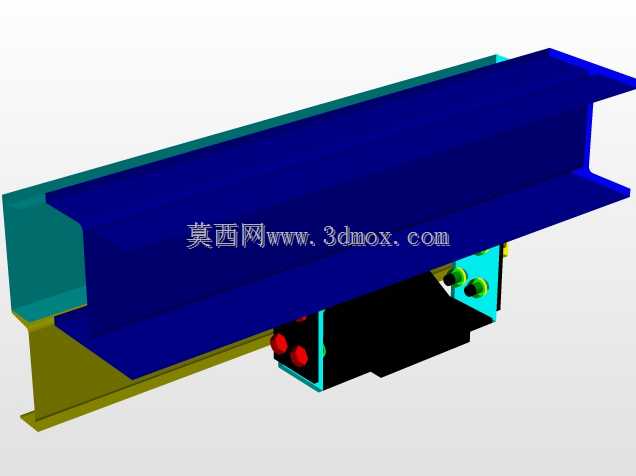

　　从功能上看，这个装置是用来检测沿工字钢轨道运行设备的位置、行程或者运行状态的，比如车间里的单梁起重机行程限位、输送线的工件到位检测、自动化立体库堆垛机的位置校准，都能用这类安装形式的传感单元。结构上蓝色的部分是和工字钢下翼缘贴合的安装卡座，做成长槽型的包覆结构，不是简单的L型折弯件，就是为了增加和型材的接触面积，避免设备运行的时候振动把传感组件震松，毕竟车间里的起重设备、输送设备运行时的振动频率不低，要是安装座刚性不够，用不了半个月传感单元就会移位，轻则检测信号丢步，重则触发误停机影响整条线的生产。

　　下方带接线端口的部分是传感主体的安装仓，做了分层的结构设计，一侧留了航空插头的安装位，接线的时候不用拆整个壳体，现场维护换线很方便，仓体侧面的红绿按钮是状态指示灯的让位，不用打开壳体就能直接看到传感单元的工作状态，巡检的时候扫一眼就能知道设备有没有正常工作，不用蹲下来拆盖板查线路。黑色的部分是传感探头的防护挡边，因为工字钢轨道下方经常会有落尘、铁屑，甚至车间里偶尔掉的小工件、焊渣，要是直接把探头露在外面，很容易被砸坏或者被铁屑糊住检测面，加个挡边既能挡正面的飞溅物，又不会挡住探头的检测光路或者感应面，这个细节是很多新手设计的时候容易漏的，总觉得探头装上去就行，完全不考虑车间现场的复杂工况。

　　安装边界上，这个结构整体是卡在工字钢下翼缘的，所以整体厚度不能超过工字钢下翼缘到运行设备顶部的安全距离，一般车间里的单梁葫芦和工字钢下翼缘的净空也就50-80mm，所以整个传感装置的垂直高度要控制在这个范围内，不然设备运行的时候会直接撞到传感单元，之前就见过同行做的类似结构，高度做超了10mm，现场装完第一次跑设备就把整个传感座撞飞，连带着把工字钢上的走线都扯断了，停线修了三个多小时。另外安装座的固定孔做的是长圆孔，不是圆孔，就是为了适配现场安装的时候左右位置调节，毕竟现场装轨道的时候不可能完全做到零偏差，长圆孔可以有±15mm的调节量，不用在现场重新打孔，省了很多安装的麻烦。

　　设计思路上，整个结构没有用复杂的曲面或者特殊加工件，所有的板件都是标准板材折弯或者型材切割，加工成本很低，焊接量也小，卡座部分用螺栓拼接，不用整体焊接，后期要是换不同规格的工字钢，只需要换侧边的调节垫块就行，不用整个换掉传感座，维护成本能降不少。走线的位置留了专门的线槽让位，线缆从安装座侧面走，不会垂在工字钢下方被运行的设备刮到，之前见过很多现场的传感线直接垂下来，被运行的葫芦挂到，把线扯断的情况，这个结构把走线空间整合在安装座的侧腔里，线缆顺着卡座走到轨道侧边的走线槽，整个线路没有外露的垂段，安全性高很多。

　　另外传感单元的安装面做了减震垫的安装槽，橡胶减震垫嵌在槽里，不会因为振动移位，能过滤掉工字钢传递过来的高频振动，避免传感单元因为长期振动出现内部元件松动的情况，毕竟工业现场的设备都是24小时连轴转的，振动带来的疲劳损坏是这类传感装置最常见的失效原因，加个减震垫看似是小细节，能把整个装置的使用寿命提两倍以上。侧面的调节螺栓用的是内六角圆柱头螺栓，不是外六角的，因为安装空间狭窄，外六角扳手需要的回转空间大，内六角扳手用T型的就能在小空间里拧紧，现场安装的时候不用把周围的设备都拆了腾空间，这也是从现场安装便利性出发考虑的。

　　很多刚做结构设计的工程师总觉得这类小传感座没什么技术含量，随便画个L型板拧上去就行，真到现场装的时候才会发现各种问题，要么空间不够装不上，要么振动松脱，要么挡了设备运行路径，要么维护的时候拆半天拆不下来。这类工业配套的结构，核心不是做的多好看，是要贴合现场的实际工况，把安装、维护、振动、公差这些细节都考虑到，画出来的模型拿到现场就能直接用，不用反复改图返工，这才是实用的结构设计。
