核电站用巴伦火腿式传感安装支座结构

　　在核电仪控系统的传感单元布设场景中，这类支座结构承担着核心传感元件的承载、定位与防护功能，是核电站仪控监测链路里不可缺少的机械固定载体。从实际工程应用来看，核电现场的传感安装需要兼顾抗震等级、安装空间约束、长期工况下的结构稳定性，该支座的设计完全围绕这类严苛工况展开。

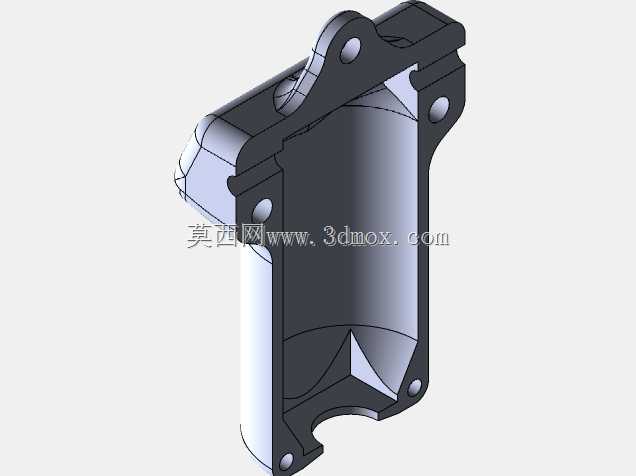

　　从结构功能特性来看，该支座采用一体化腔体式设计，上部设置带安装孔的凸耳结构，用于和现场预埋安装基座实现螺栓紧固连接，凸耳的孔位公差按照核电安装的IT7级精度控制，保证安装后传感单元的位置度偏差不超过0.1mm，避免因安装偏移导致传感监测数据出现系统误差。腔体内部为半开放容纳空间，可直接嵌入对应规格的巴伦式传感模块，腔体侧壁的定位凸台与传感模块外壳的卡槽完全匹配，装配时无需额外调整定位，推入后即可通过侧壁的紧固孔完成锁紧，大幅缩短现场安装的作业时长，也能避免核电高辐射区域作业人员的受照时间。

　　设计思路上，该结构没有采用传统的拼接式支架方案，而是选择一体化铣削成型的结构逻辑，首先是考虑核电工况下的抗震要求，一体化结构不存在拼接焊缝的应力集中点，在遭遇SL-2级地震载荷时，结构的固有频率可避开厂区主要设备的振动频带，不会发生共振失效。其次，腔体的内壁做了等壁厚设计，壁厚差控制在0.5mm以内，既可以减轻整体结构重量，又能保证腔体对内部传感模块的电磁屏蔽效果，减少厂区内大功率输变电设备对传感信号的电磁干扰。上部的吊耳式结构除了安装固定功能外，还预留了线缆走线的缺口，传感模块的信号线缆可直接从缺口处引出，顺着支座侧壁的走线槽排布至穿线管路，避免线缆外露在厂区环境中出现老化、剐蹭破损的问题。

　　从安装边界尺寸来看，该支座的整体高度适配核电仪控舱内的标准安装间距，安装孔的中心距严格匹配现场通用的C型安装导轨孔位，可直接替换同规格的老旧传感支座，无需对原有安装基座做二次改造。支座下部的开口结构做了圆弧过渡处理，既可以避让现场的管路接头，又能在传感模块需要维护拆卸时，提供足够的操作空间，无需拆卸周边相邻的设备部件即可完成传感模块的更换作业。结构的外表面没有多余的凸起结构，所有棱边都做了R2以上的圆角处理，避免安装维护过程中划伤作业人员，也不会出现尖锐棱角处的应力集中导致结构开裂。

　　在实际工况适配方面，该支座的腔体深度经过精准计算，嵌入传感模块后，模块的感应端面与支座下端面保持齐平，不会出现感应端突出被磕碰损坏，或是内凹过多导致监测数据失真的问题。侧壁的紧固孔采用沉孔设计，紧固螺栓安装后螺栓头完全沉入沉孔内，不会突出结构表面，保证支座安装后与相邻部件的安全间隙满足核电设备安装的安全规范。结构的材质选用适配核电环境的低钴不锈钢，整体强度满足40年服役周期的疲劳强度要求，不需要在服役周期内做结构件的更换，仅需定期检查内部传感模块的工作状态即可，大幅降低核电仪控系统的全生命周期维护成本。

　　不同于普通工业场景的传感安装支架，该结构在设计阶段就充分考虑了核电现场的辐照、温湿度变化、振动冲击等多重复杂工况，每一处结构细节都对应实际安装与使用中的具体需求，没有冗余的设计结构，所有的壁厚、孔位、倒角参数都经过工况仿真验证，确保在极端工况下依然能够可靠固定内部的传感元件，保证监测数据的稳定传输，为核电站的运行状态监测提供可靠的机械结构支撑。
