杯式结构风速测量装置三维结构

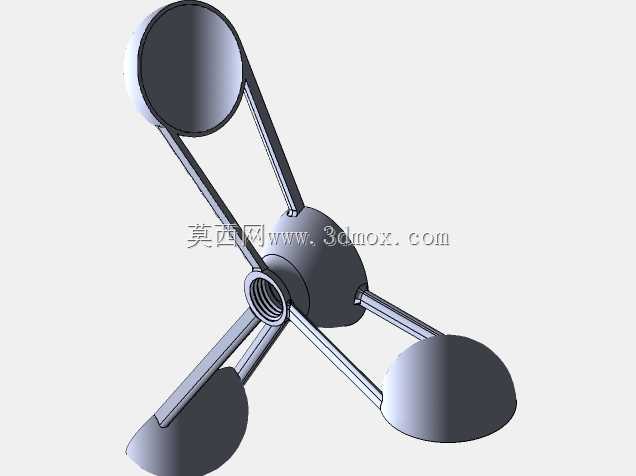

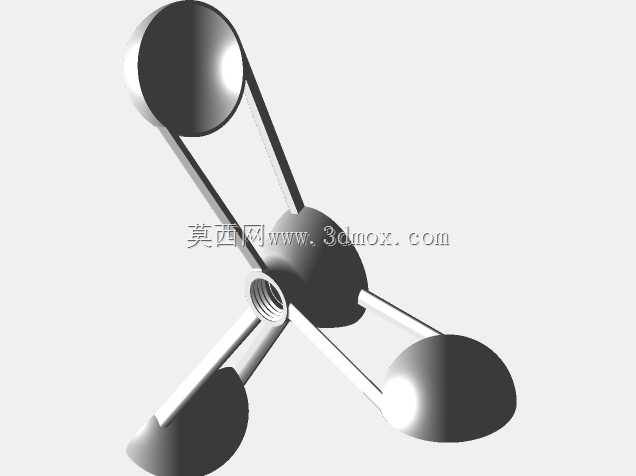

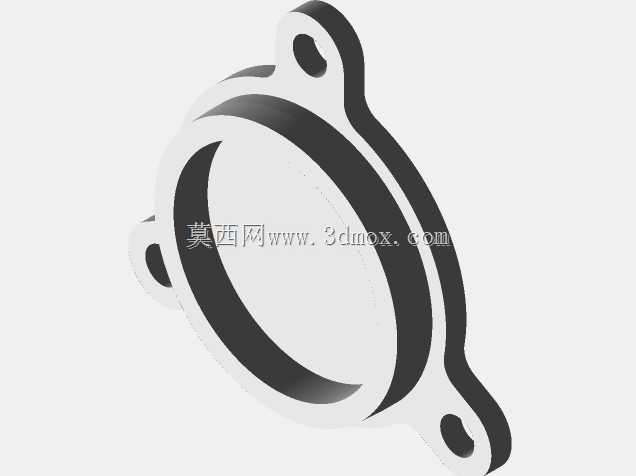

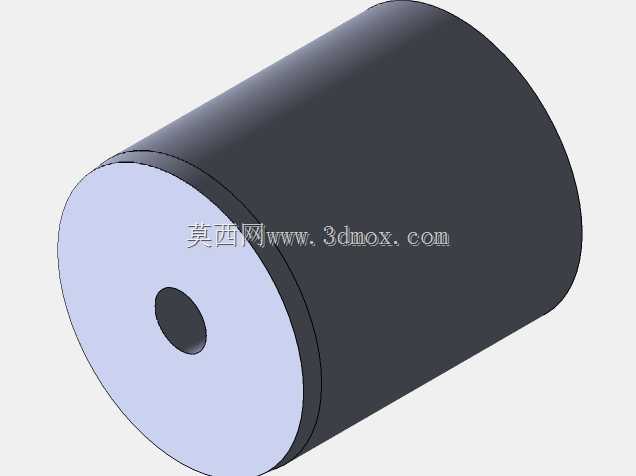

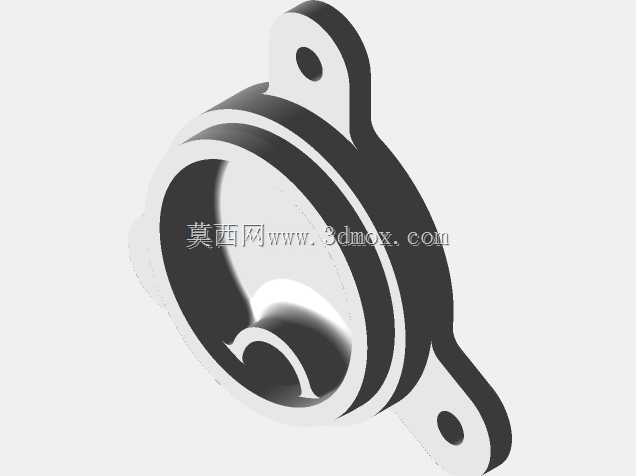

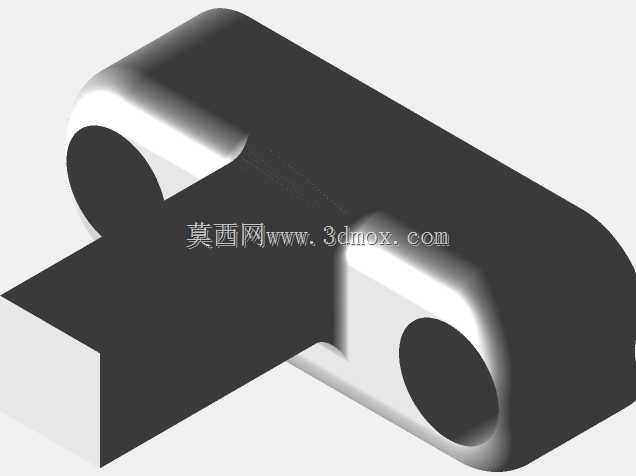

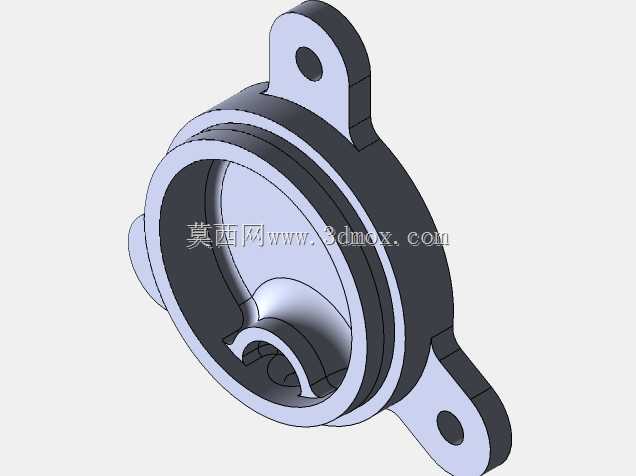

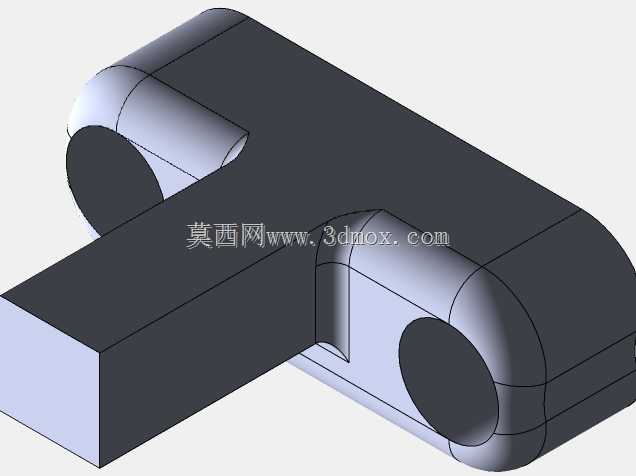

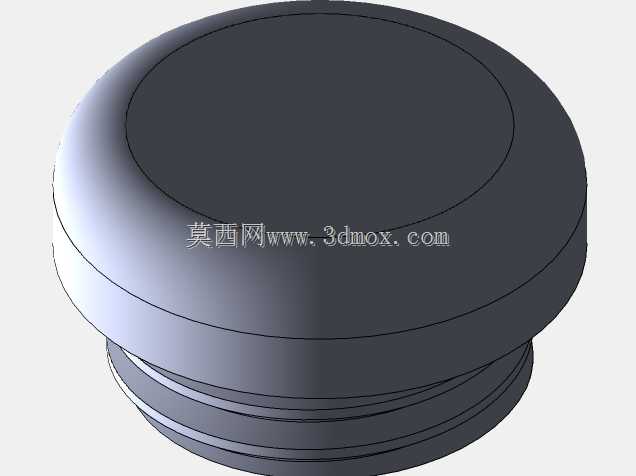

　　这款杯式测风结构的设计，最初是面向小型户外气象监测点位、民用创客类气象站搭建场景做的适配，区别于传统金属材质的工业级风杯组件，这套结构做了轻量化的构型优化，整体采用多辐条支撑的三杯对称布局，三个半球形风杯沿中心回转体呈120度均布，这种布局的优势在于任意风向来流都能推动组件产生稳定转动力矩，不存在风向死区，不需要额外搭配风向对正结构就能完成风速采集，适配低复杂度的监测点位部署需求。从结构细节来看，中心回转体内部预留了标准内螺纹安装接口，适配常规的M12规格安装螺杆，安装时不需要额外定制转接件，直接可以固定在常规气象站的安装立杆顶端，安装边界上，风杯组件的回转半径控制在合理范围，转动时不会和周边的温湿度采集模块、防雨罩产生运动干涉，

　　适合集成到紧凑型的户外监测节点里。设计过程中特意对支撑辐条做了减阻优化，辐条采用流线型截面，而非传统的圆钢截面，能够降低辐条自身在转动过程中产生的风阻损耗，提升低风速段的测量灵敏度，最低可捕捉到0.5m/s左右的来流速度，最高测量上限可以覆盖45m/s的强风场景，能够满足日常户外环境监测、小型农业气象站、楼顶环境监测点的风速采集需求。风杯的半球形构型经过了力矩平衡校验，三个风杯的凹面朝向统一沿回转切线方向排布，来流作用在凹面时产生的推力，和凸面绕行产生的阻力形成稳定的转动力差，不会因为风杯的安装角度偏差导致转速和实际风速的对应关系出现非线性偏移，在做结构建模的时候，特意对每个风杯的安装座做了定位止口设计，装配时不需要额外做角度调校，

　　直接卡入止口就能保证120度的均布精度，降低装配调试的难度。考虑到部分创客场景会采用3D打印方式制作这套结构，整体壁厚做了均匀化处理，所有壁厚保持在2mm左右，不存在突变的厚壁区域，打印时不会因为冷却不均产生翘曲变形，同时辐条和中心回转体的连接位置做了圆角过渡，避免应力集中，即使在强风天气下持续转动，也不会出现连接位置断裂的问题。中心的内螺纹接口深度做了足够的冗余，安装时螺杆拧入深度不低于10mm，能够保证在强风载荷下连接的可靠性，不会因为风致振动导致组件松脱。这套结构没有集成复杂的测速电路模块，预留的中心空腔可以容纳霍尔传感器或者光电测速模块，使用者可以根据自己的需求搭配对应的测速元件，通过采集风杯组件的转动频率换算成实际风速，

　　适配不同精度等级的采集需求，既可以用于学生课程设计的教学演示，也可以用于民用级户外环境的长期风速监测。在外形尺寸的控制上，整体结构的最大回转直径经过优化，既不会因为尺寸过小导致低风速下启动力矩不足，也不会因为尺寸过大导致安装后迎风面积过大，增加立杆的风载荷负担，适合在高度2-5米的小型安装立杆上部署，不需要额外做立杆的抗风加固。结构的转动配合位置预留了标准轴承的安装位，可以搭配微型深沟球轴承降低转动阻尼，进一步提升低风速下的响应速度，相比传统的滑动摩擦配合结构，采用轴承配合的结构长期使用也不会因为磨损导致阻尼变大，测量稳定性更好。设计时还考虑了户外使用的排水需求，风杯和辐条的连接位置没有封闭的积水空腔，降雨后雨水可以自然流出，不会在结构内部积水导致冬季结冰冻住转动部件，影响低温环境下的正常使用。
