500毫升容器配套支撑限位座结构

　　在饮品灌装、实验室耗材适配、小型家用酿造设备的配套场景里，这类适配500毫升容器的支撑构件，往往是容易被忽略但直接影响使用稳定性的小部件。很多人在做PETG材质容器的配套结构时，经常会遇到容器放置歪斜、瓶口对接漏液、承托部位应力集中开裂的问题，这个支撑结构的设计，就是针对这些实际使用中的痛点做的优化。

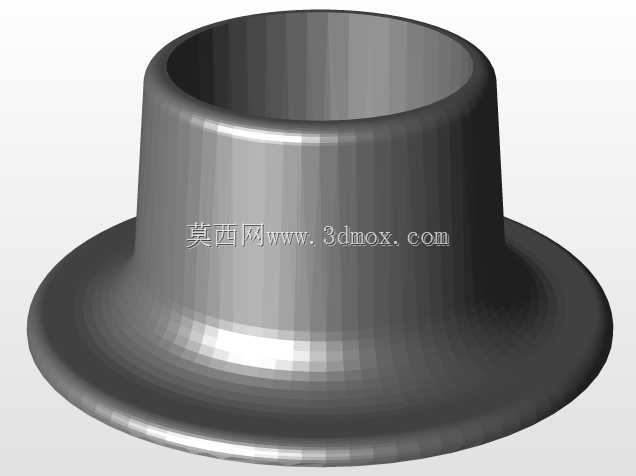

　　从实际安装边界来看，这个构件的下部是宽边法兰式圆盘结构，圆盘边缘做了圆弧过渡处理，没有尖锐的直角棱边，一方面是避免安装时刮伤操作人员或者配套的设备台面，另一方面宽边的设计可以增大接触面积，当构件放置在工作台面或者设备安装位时，单位面积的压强会被分散，不会因为容器满载500毫升液体后的总重量，导致支撑部位压坏较软的安装基面，比如常见的PP材质操作台、薄亚克力面板都不会被压出凹痕。上部的锥台形内孔是核心的配合部位，内孔的锥度是按照常规500毫升PETG瓶的瓶口下部锥面做的匹配设计，配合间隙控制在0.2毫米以内，既可以保证容器插入时不会有卡滞感，又能在容器插入后自动找正中心，不会出现倾斜偏移的情况。

　　设计思路上没有采用常见的直筒式套接结构，而是选择了上窄下宽的锥台外形，这种结构的优势在于壁厚可以做到均匀过渡，从上部的套接端到下部的法兰盘，壁厚差控制在1毫米以内，不管是采用3D打印打样还是注塑批量生产，都不会出现壁厚不均导致的缩痕、应力集中问题。如果是用FDM工艺做PETG材质的打印，均匀的壁厚可以减少打印时的翘曲变形，不需要额外添加过多的支撑结构，打印完成后只需要简单去除底部的 raft 支撑就可以直接使用，后期处理成本很低。

　　从功能特性来说，这个支撑件不只是起到简单的承托作用，当容器插入后，锥面的配合可以形成一定的密封限位效果，在做小型液体分装、自酿饮品的二次发酵存放时，容器不会因为轻微的台面碰撞就倾倒，也不会因为容器外壁沾有液体导致滑动移位。很多用户在自制灌装辅助工装的时候，之前常用的是环形的塑料圈做支撑，那种结构没有下部的宽边法兰，很容易跟着容器一起被带起来，这个结构的下部法兰直径比上部锥台的最大直径大出近一倍，放置时的稳定性提升非常明显，就算是满载液体的容器以15度角倾斜放置在支撑座上，也不会出现侧翻的情况。

　　在实际的设备适配场景中，这个构件可以直接嵌入到灌装设备的工作台定位孔里，法兰边刚好卡在台面上方，不需要额外的螺丝固定就可以完成定位，更换不同规格容器的时候只需要更换对应尺寸的支撑座即可，拆装效率很高。如果是用于实验室的样品存放架，多个相同的支撑座可以并排固定在支架面板上，每个支撑座对应一个500毫升的样品容器，取放的时候不会碰倒相邻的容器，比传统的圆孔架适配性更好，因为锥面结构可以兼容一定范围内的瓶口直径误差，就算是不同厂家生产的PETG瓶，瓶口尺寸有零点几毫米的偏差，也能顺利插入并保持稳定。

　　结构细节上，构件的所有内外转角都做了R0.5以上的圆角处理，没有应力集中的尖角位置，就算是反复插拔容器，支撑座的内壁也不会出现应力发白、开裂的情况，使用寿命比直角结构的同类配件长很多。内壁的表面不需要做特别光滑的处理，适度的粗糙度反而可以增加和容器外壁之间的摩擦力，避免容器在支撑座里出现打转的情况，尤其是在做瓶盖旋紧操作的时候，容器不会跟着瓶盖一起转动，不需要额外用手固定瓶身，操作起来更顺手。

　　很多做小型自动化灌装设备的工程师在选型的时候，往往会忽略这类小支撑件的结构设计，随便找个塑料圈代替，结果实际生产的时候频繁出现容器倾倒、漏液、定位不准的问题，反而拖慢了整体的设备效率。这个支撑结构的尺寸设计是经过实际装机验证的，上部锥台的高度刚好覆盖容器瓶口下部的加强筋位置，不会因为支撑位置过高影响瓶盖的旋合，也不会因为支撑位置过低导致容器上部晃动。下部法兰的厚度控制在2毫米，既有足够的结构强度，又不会占用过多的垂直方向安装空间，在安装空间比较紧凑的小型灌装机里也能顺利布置。

　　如果是个人用户做家用的酿酒、饮品分装工具，这个支撑座可以直接单独使用，放在桌面上就可以稳定承托500毫升的PETG瓶，灌液的时候不需要手扶瓶身，一个人就可以完成灌液、旋盖的全套操作，实用性很强。针对PETG材质的适配性，设计时也考虑了材料的收缩率，不管是打印还是注塑成型，成品的内孔尺寸都能控制在公差范围内，不需要二次加工就可以直接使用。
