适配Arduino NANO的以太网扩展模块防护外壳

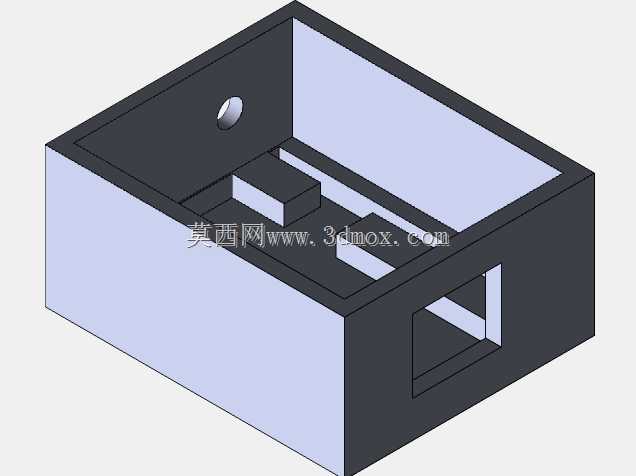

　　在嵌入式开发、小型物联网终端搭建的实际作业场景中，开发板与扩展模块的裸露安装始终是现场部署的痛点，尤其是集成以太网功能的Arduino NANO组合模块，常应用在工业现场数据采集节点、小型设备联网改造、实验室测试台架、创客项目原型验证等场景，裸露的电路板容易受现场粉尘、飞溅切削液、接线拉扯、意外磕碰的影响，轻则导致接口松动通讯中断，重则造成电路板短路烧毁模块，这类适配外壳的设计正是为了解决这类实际部署中的防护问题。这款外壳的设计思路完全围绕Arduino NANO板与常用以太网扩展板的叠装结构展开，没有做多余的冗余结构，整体采用方正的盒体构型，最大化利用安装空间的同时，也方便在电控柜内、设备侧壁、测试台架上做固定安装。

　　外壳的顶面预留了精准的开口，对应以太网模块的RJ45接口位置，开口尺寸严格匹配常规RJ45水晶头的插拔行程，既保证网线插拔时不会被壳体边缘卡滞，又能尽量缩小开口间隙减少粉尘进入壳体内部的通道；同时顶面还预留了对应Arduino NANO板载USB接口的开口，方便在不拆开外壳的情况下直接进行程序烧录与串口调试，避免每次调试都要拆装壳体的繁琐操作。壳体侧面的开槽对应开发板的引脚排针位置，开槽宽度刚好允许杜邦线或接线端子顺利接入，同时不会因为间隙过大导致排针裸露过多，在接线完成后也能对引脚处形成一定的防护，减少误触引脚导致短路的风险。壳体的内部做了适配叠装高度的限位筋，筋位高度刚好匹配Arduino NANO与以太网扩展板叠装后的总高度，

　　装入电路板后不会出现上下窜动的情况，同时筋位避开了板上的电容、芯片等凸起元器件，不会出现压件、顶坏电路板的问题；壳体的内壁与电路板边缘预留了0.2mm的装配间隙，既方便电路板顺利装入，又不会因为间隙过大导致电路板在壳体内晃动。从安装边界来看，这款外壳的整体外形尺寸控制紧凑，长度方向刚好覆盖两块板叠装后的总长度，宽度方向预留了接线操作的最小空间，整体厚度适配常规嵌入式节点的安装空间要求，既可以通过壳体背面的双面胶直接粘贴在光滑的设备表面，也可以通过壳体四角预留的安装孔用M2螺丝固定在安装板上，适配多种现场安装条件。在实际使用中，这类外壳不需要额外做结构修改，直接将叠装好的Arduino NANO与以太网板从壳体底部装入，

　　扣合底盖即可完成装配，装配过程不需要额外的紧固件，依靠壳体本身的卡扣结构就能实现上下盖的固定，拆装效率很高，适合批量原型项目的快速部署。壳体的壁厚采用均匀设计，常规3D打印或者注塑加工都能顺利成型，壁厚控制在1.5mm，既保证了足够的结构强度，日常拿取、安装过程中不会轻易开裂，又不会因为壁厚过大导致整体尺寸臃肿，占用过多安装空间。针对以太网通讯的使用场景，壳体采用非屏蔽的常规工程塑料材质，不会对网口的信号传输造成屏蔽影响，保证网络通讯的稳定性；同时壳体表面没有多余的装饰结构，平整的外表面方便粘贴标签标识节点编号、IP地址等运维信息，方便后期现场运维排查。在实验室测试场景中，这款外壳可以避免测试过程中桌面的金属碎屑、焊锡渣掉落到电路板上造成短路，也能减少接线时拉扯网线导致的板载网口脱焊问题；在工业现场的小型采集节点部署中，外壳可以阻挡大部分现场的粉尘与轻微飞溅，延长模块的使用寿命，减少现场维护的频次。设计过程中特意校核了所有开口的位置度，所有接口开口与板载接口的同轴度控制在0.1mm以内，不会出现接口错位导致插头插不进的问题；针对USB接口的开口，还做了微小的导向倒角，方便USB插头快速对准接口，提升调试时的操作便利性。壳体的边角做了小半径的圆角处理，避免安装和拿取过程中尖锐的边角划伤操作人员，也减少应力集中导致的壳体边角开裂问题。
