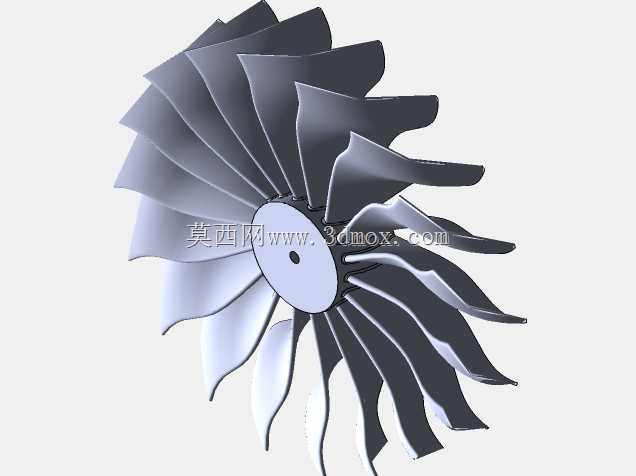

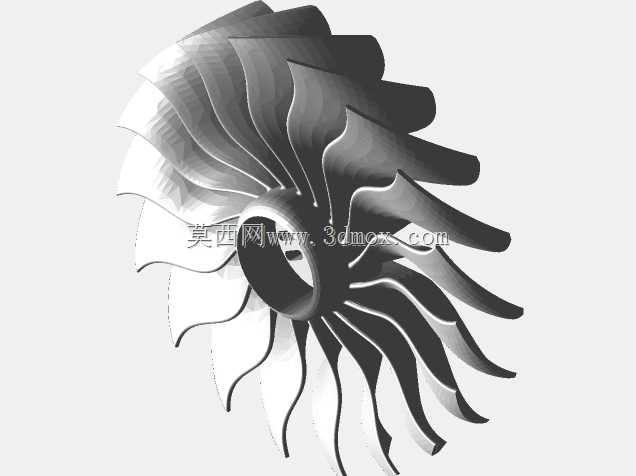

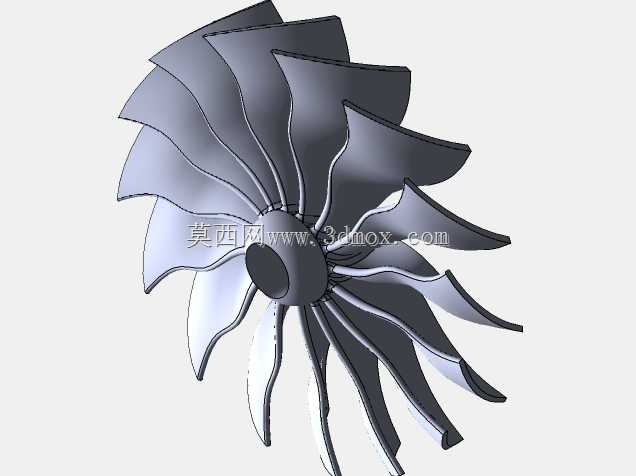

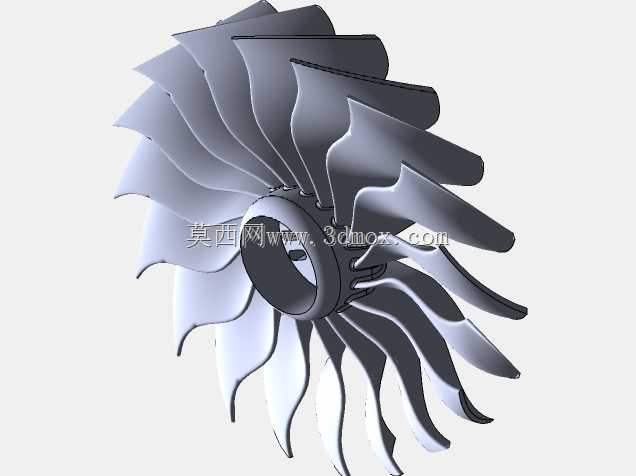

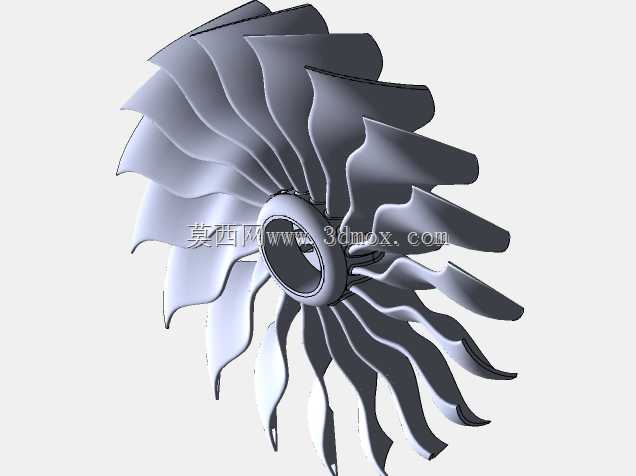

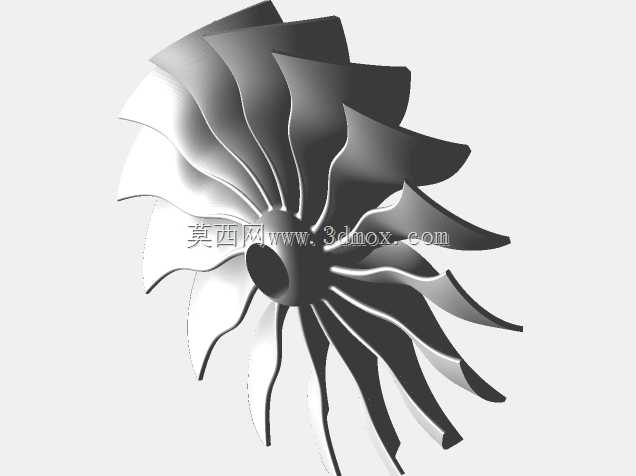

无刷风扇副电机18叶片叶轮结构

　　这款18叶片的无刷风扇副电机叶轮，在小型散热通风场景里的适配性非常突出，日常接触到的机柜散热、小型设备风冷模组、家用通风辅机里，这类多叶片叶轮的动平衡表现和出风效率，比常规少叶片结构有明显优势。做结构设计的时候，首先要考虑的是叶轮和无刷电机输出轴的安装配合，轮毂位置的轴孔公差要匹配常用的小型无刷电机输出轴径，安装位的轴向定位台阶要做足，避免高速运转时叶轮出现轴向窜动，轮毂和叶片的过渡圆角不能过小，不然长期交变载荷下容易出现应力集中，导致叶片根部断裂。

　　从气动设计的角度来说，18片叶片的排布采用了非等距错位设计，不是均匀圆周等分，这样做的目的是打散叶片旋转时的气流脉动频率，避免和电机、安装壳体的固有频率重合产生共振，降低运转时的气动噪音。叶片的翼型采用了前掠式曲面设计，从叶根到叶顶的弦长逐渐收窄，安装角沿着叶高方向做渐变处理，叶根位置的安装角更大，保证靠近轮毂区域的气流不会出现滞止区，减少叶道内的涡流损失，叶顶位置的安装角适当减小，降低叶顶和导风罩之间的间隙泄漏损失，提升整体的风压输出能力。

　　实际应用中，这类叶轮搭配无刷电机使用时，不需要额外做复杂的动平衡去重，只要注塑成型时的模具精度控制到位，18片叶片的自身配重均匀性就足够支撑数千转的长期稳定运转。安装边界上，叶轮的最大外圆直径要和配套的导风罩内径保留0.5-1mm的单边间隙，间隙过大会导致回流损失增加，出风效率下降，间隙过小则容易因为叶轮运转时的微小形变、安装同轴度误差出现擦碰异响。轴向尺寸上，叶轮的轮毂长度要覆盖电机输出轴的安装段，保证锁紧结构能完全压紧，不会出现运转打滑的情况，叶片的轴向投影宽度要匹配风道的进风截面，不能超出风道的安装范围，不然会出现进风紊流，增加电机的负载功耗。

　　在结构强度校核层面，叶片的壁厚从根部到顶部做渐变减薄，根部壁厚控制在1.8-2.2mm，保证足够的抗弯强度，叶顶壁厚控制在0.8-1.2mm，降低叶轮整体的转动惯量，减少电机启动时的扭矩冲击，同时也能降低材料成本。叶片表面的曲面顺滑度要求很高，建模时要保证G2连续，不能出现局部的凹凸折面，不然气流经过时会产生局部涡流，不仅降低出风效率，还会产生高频的风切噪音。轮毂内部的轴孔位置要设计防转卡槽，和电机轴上的D型切面或者扁位配合，避免长期正反转切换时出现轴孔磨损打滑的问题。

　　针对不同的使用场景，这类叶轮的材质选型也有区分，普通室温散热场景用常规的玻纤增强PP就可以满足强度和耐温要求，如果是用在高温设备的散热位置，比如工控机电源、小型焊机散热单元，则需要选用耐温更高的PA加玻纤材质，避免长期高温环境下出现叶片形变，影响动平衡精度。做三维建模的时候，要先确定轮毂的基准轴，再通过叶根、叶顶两个截面的翼型曲线做放样，调整每个叶片的扭转角之后做圆周阵列，阵列时特意设置微小的角度偏移量，打破等距排布的共振频率点，之后再做叶片和轮毂的合并圆角处理，最后验证整体的转动惯量、质心位置，保证质心落在旋转轴线上，减少运转时的偏心振动。

　　实际装机测试的时候，这类18叶片叶轮和同直径的11叶片、13叶片叶轮相比，相同转速下的出风更柔和，风压波动更小，近距离送风时不会产生明显的脉冲风感，同时运转噪音能降低3-5分贝，非常适合对噪音控制有要求的民用设备、办公电子设备的散热通风场景。安装时还要注意，叶轮的进风侧要保留至少2倍于叶轮直径的进风空间，不能紧贴滤网或者壳体壁面，不然会导致进风阻力过大，电机负载升高，长期运转会缩短无刷电机的使用寿命。
