皮带传动式工业轴流通风机结构设计

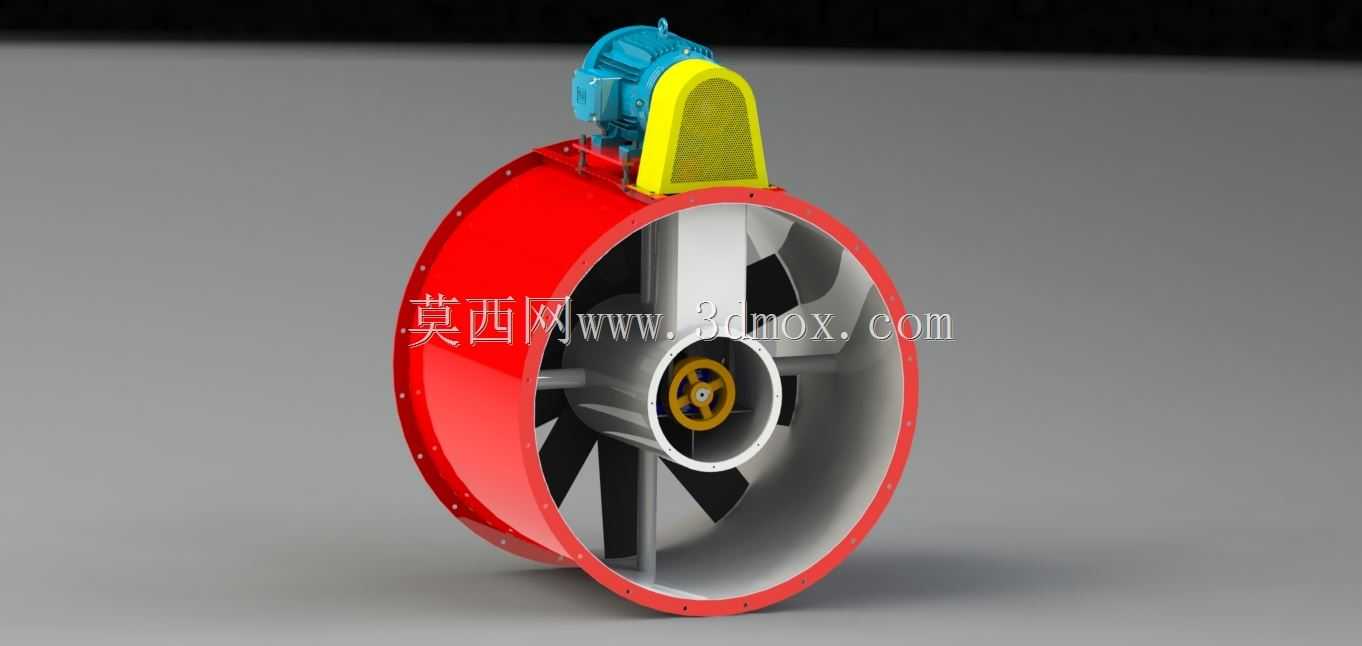

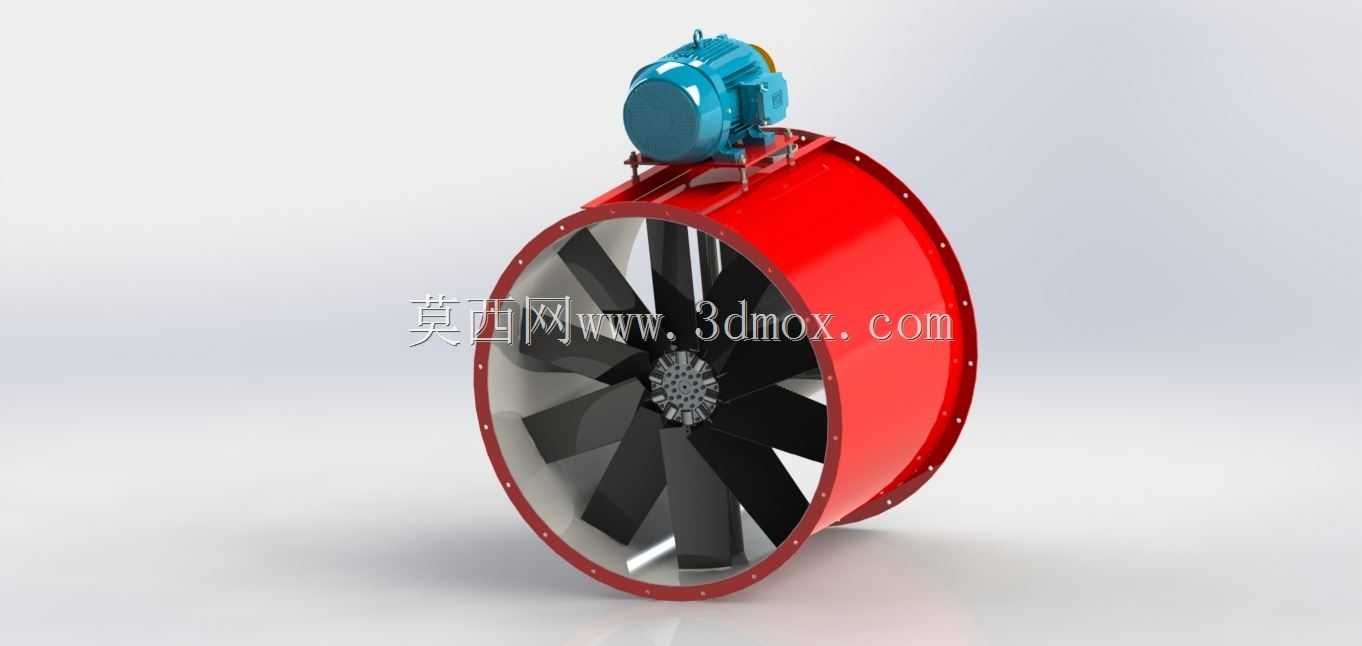

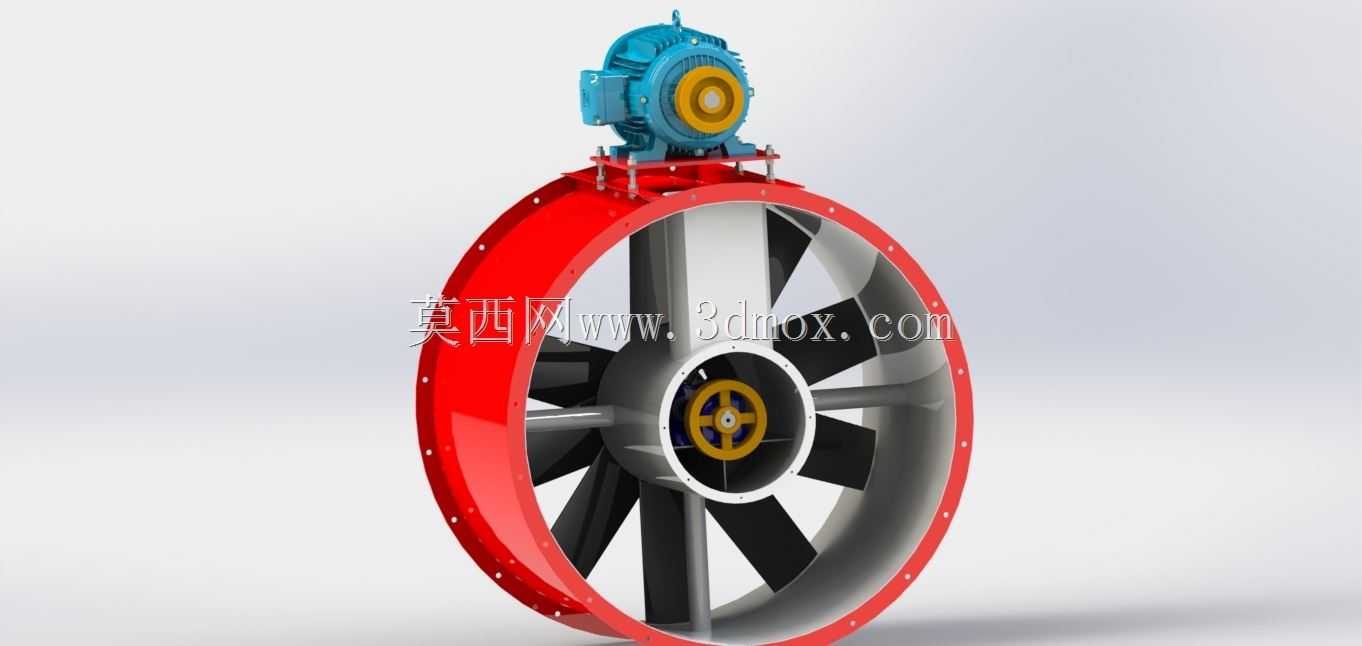

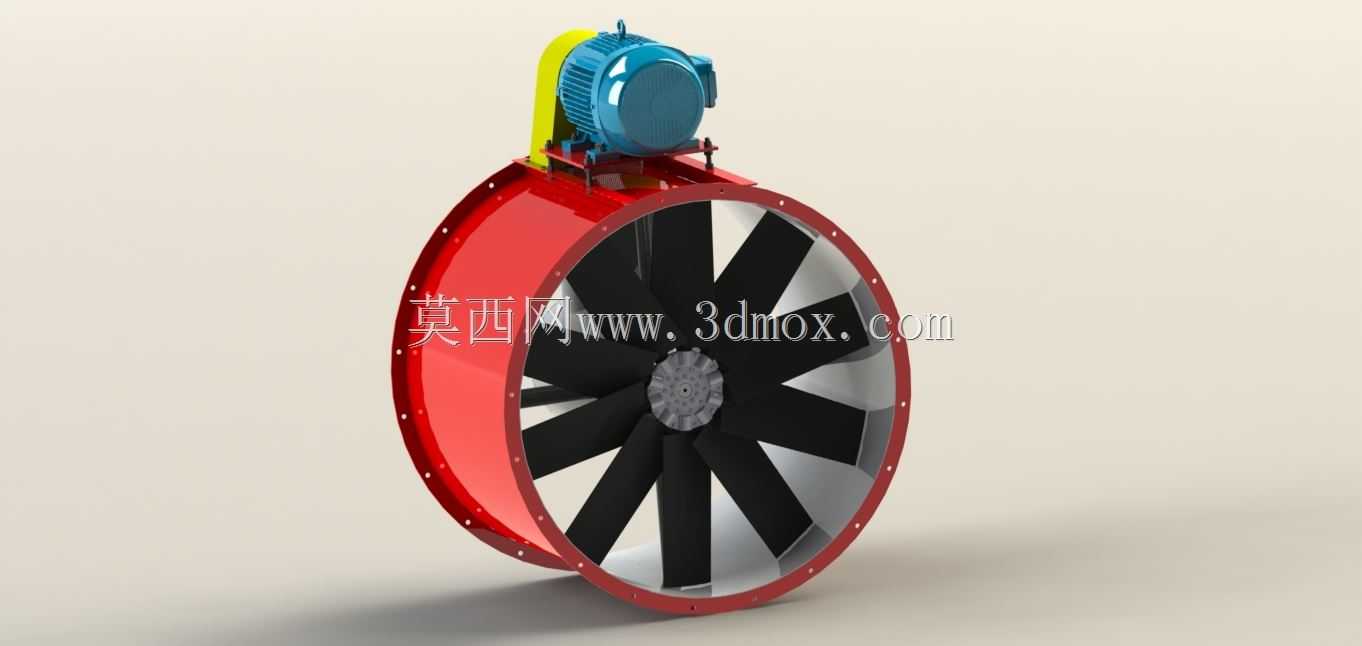

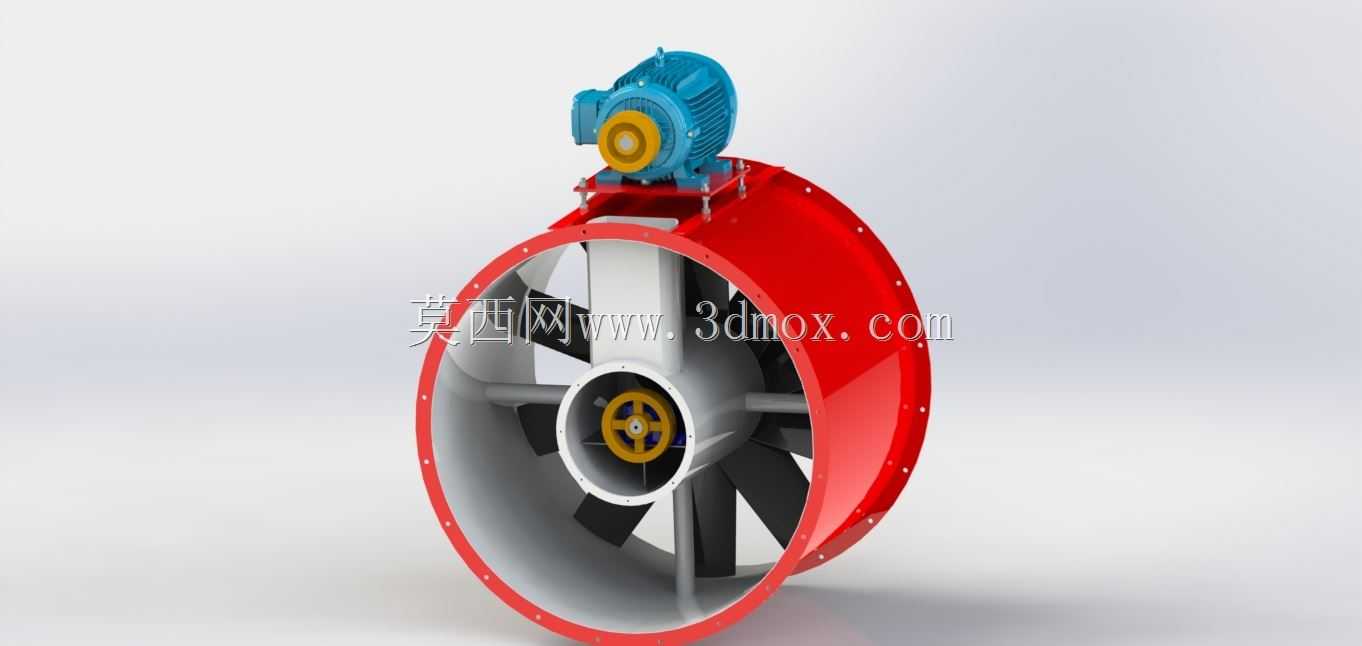

　　这款轴流通风设备的三维结构，完整还原了工业场景中常用的皮带传动式轴流风机的全部装配细节，从风筒法兰的安装孔位到电机侧的防护网罩，再到叶轮与传动组件的配合间隙，都按照实际工程应用的尺寸逻辑做了还原。在厂房通风、隧道排风、工业设备散热、仓储空间空气置换这类场景里，这类轴流风机的应用占比极高，不同于直联式风机的紧凑结构，皮带传动的结构形式可以灵活调整电机与叶轮的转速比，适配不同风压、风量的工况需求，同时也能在叶轮遇到突发卡滞时，通过皮带打滑降低电机过载烧毁的风险，这也是很多高粉尘、高湿工况下优先选用该结构的核心原因。

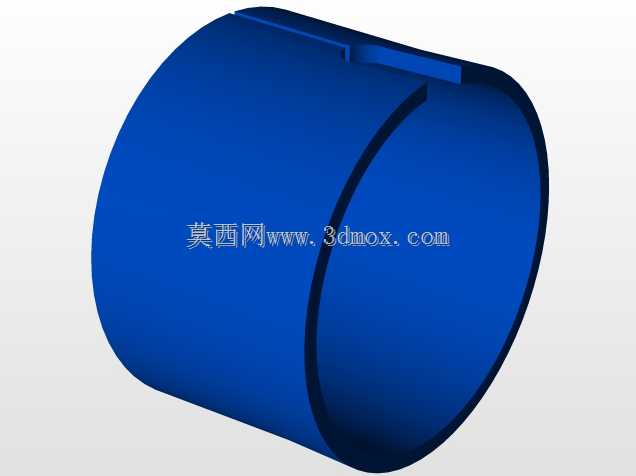

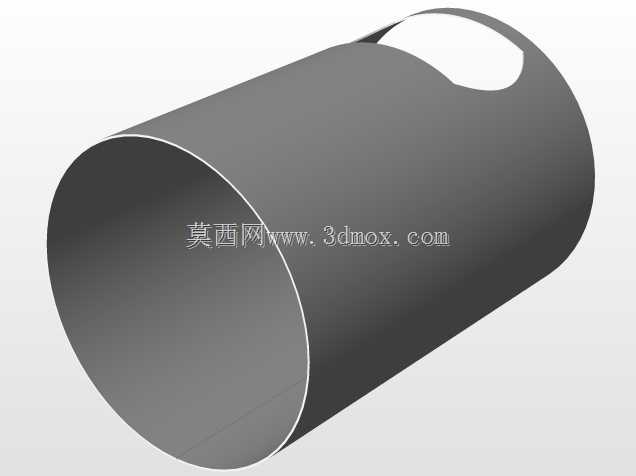

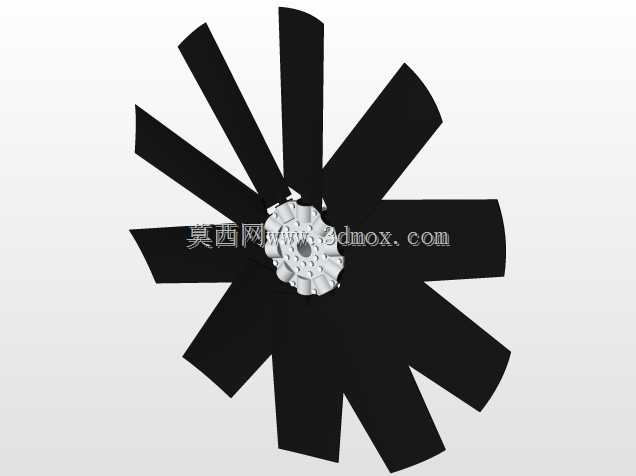

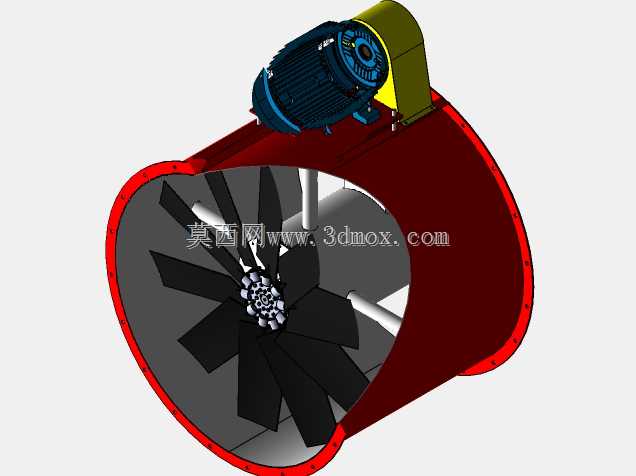

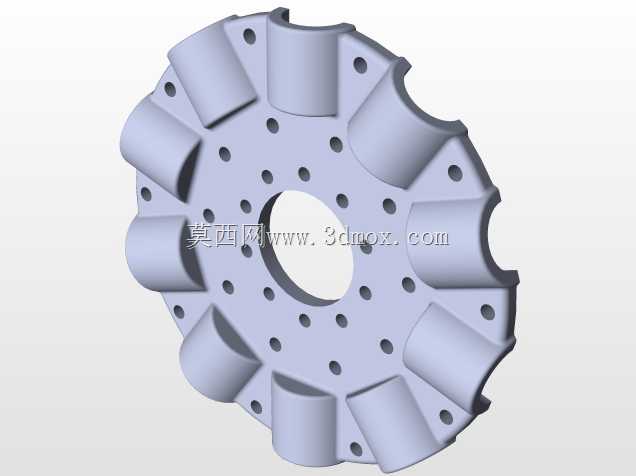

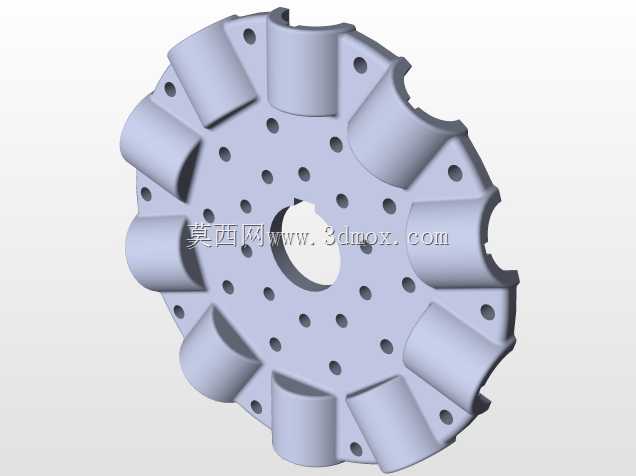

　　从结构设计的逻辑来看，整个风机以圆筒形风筒作为核心承载基体，风筒两端的法兰边均匀排布安装孔，可直接对接通风管道，也可通过支架固定在墙面、设备机架上，安装边界的预留尺寸完全符合常规通风工程的安装规范，法兰孔的间距、孔径都适配行业通用的螺栓规格，不需要额外做安装孔的二次加工。风筒内部的核心做功部件是轴流式叶轮，叶片采用等强度的翼型截面设计，叶片安装角经过匹配校准，可在额定转速下实现稳定的轴向推风效果，叶片与风筒内壁的间隙控制在合理范围，既避免运转过程中叶片刮蹭筒壁，也尽可能减少间隙漏风带来的效率损失。

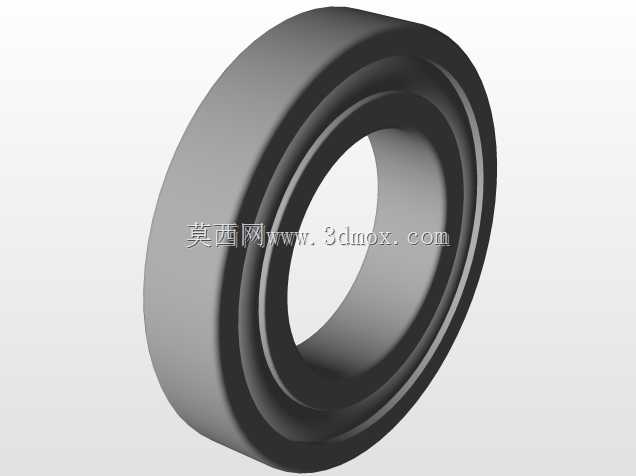

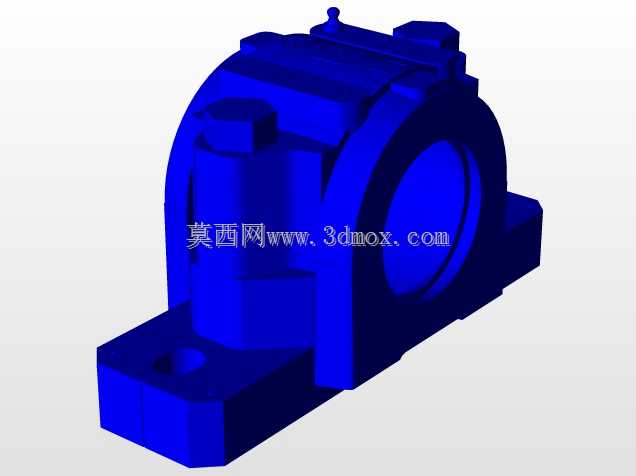

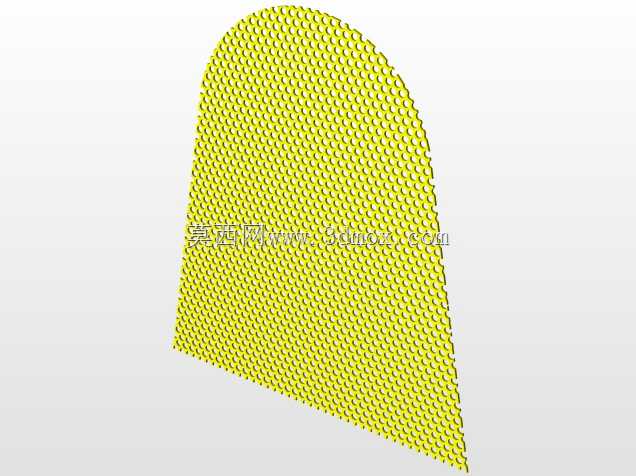

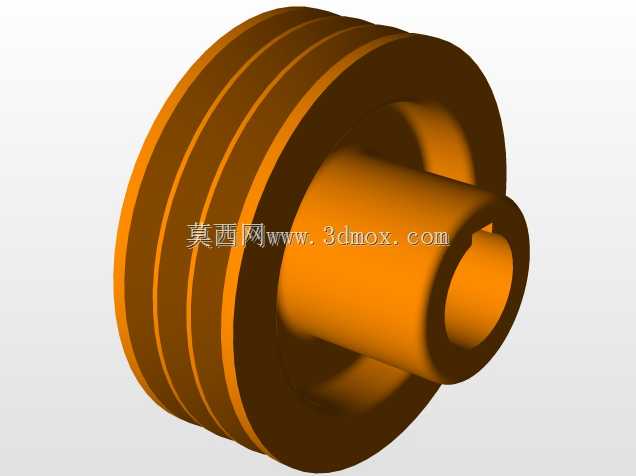

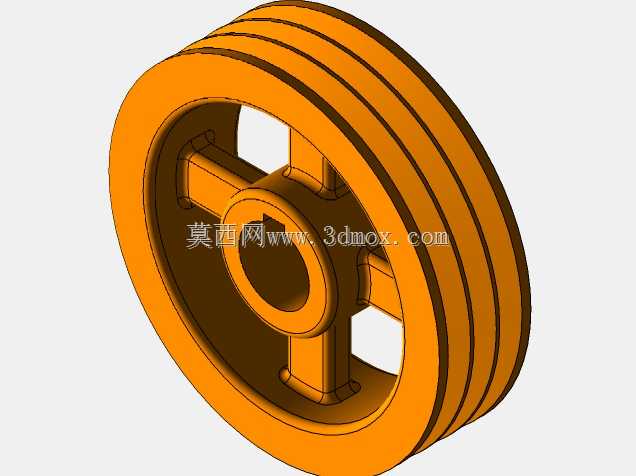

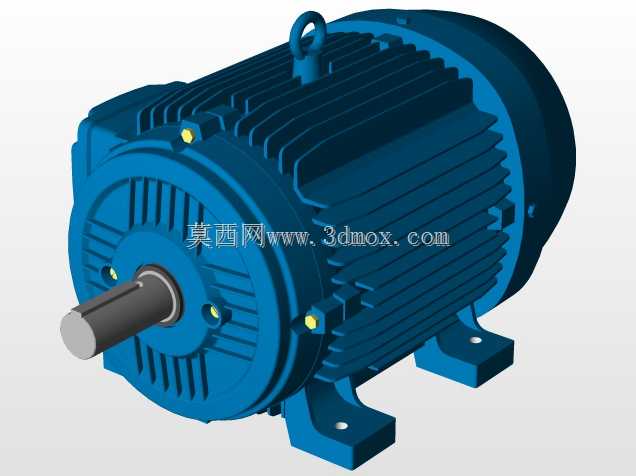

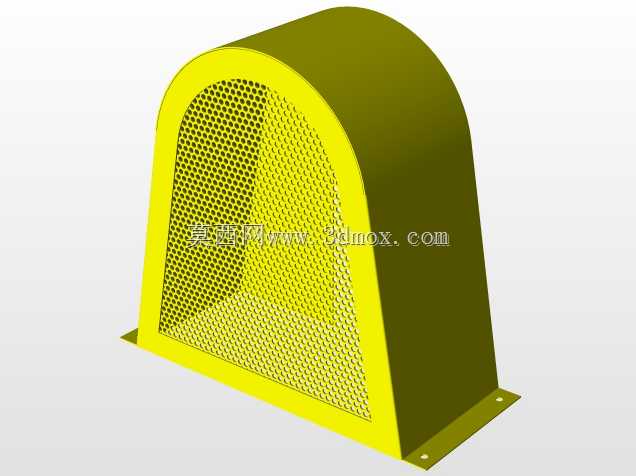

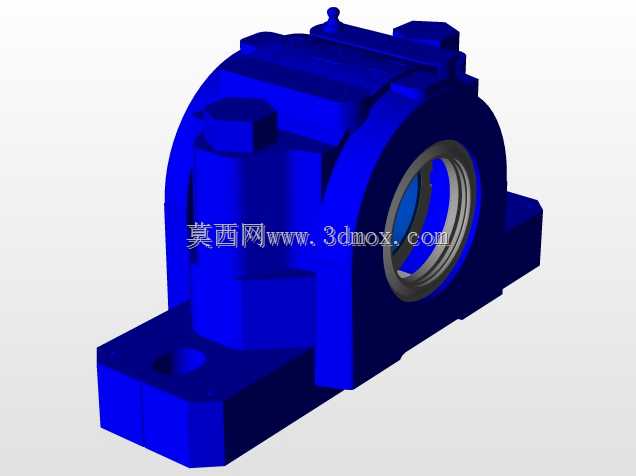

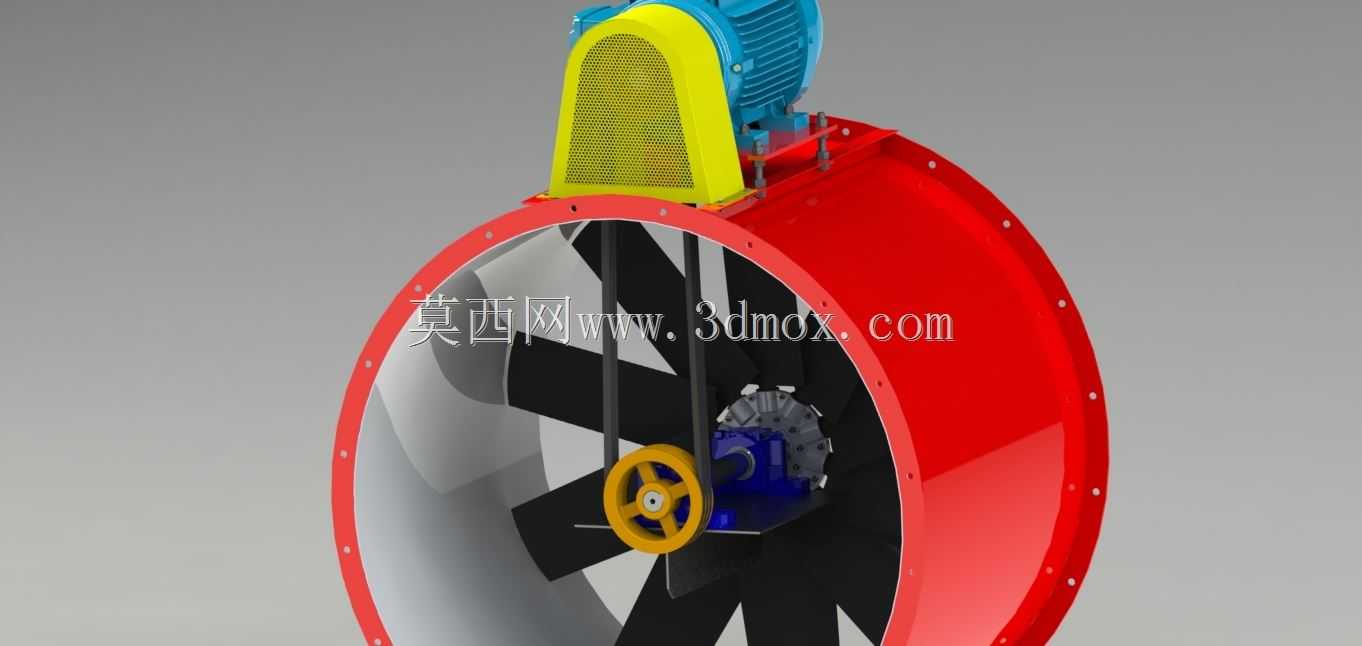

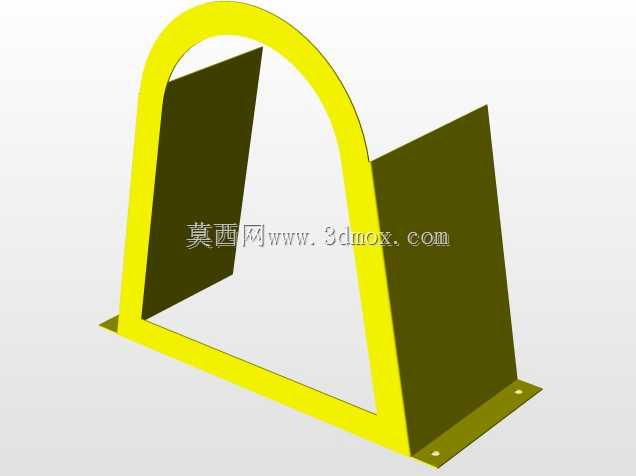

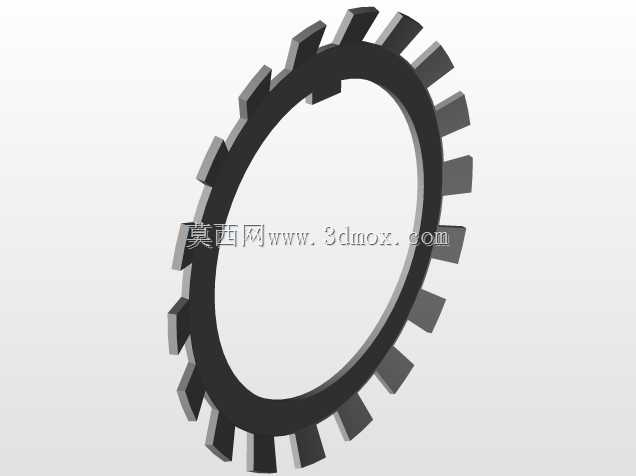

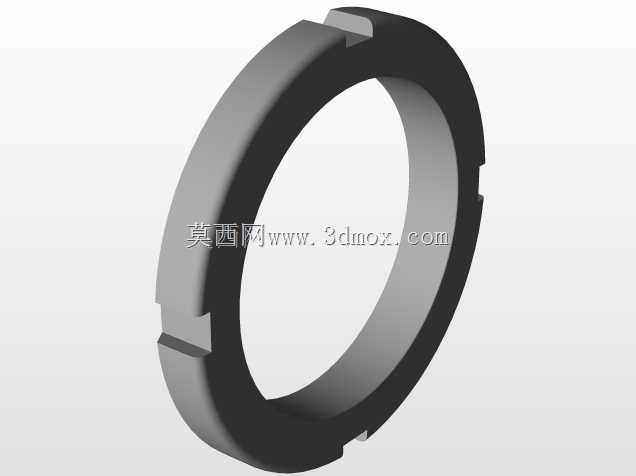

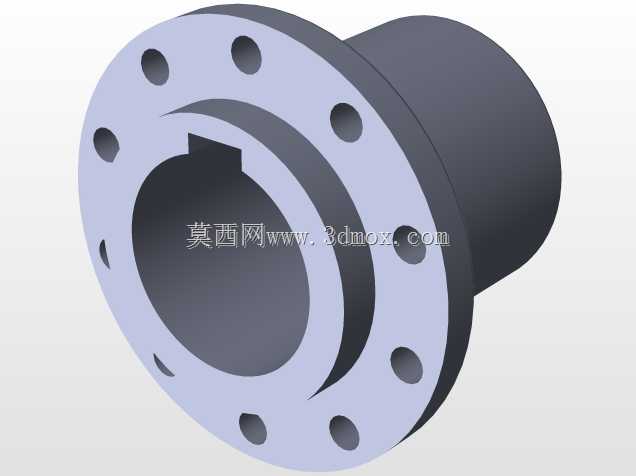

　　传动部分采用皮带轮减速结构，电机布置在风筒顶部的安装支座上，电机输出轴端的小皮带轮与叶轮主轴端的大皮带轮通过三角带连接，传动区域外侧设置了黄色的冲孔防护网罩，既可以避免杂物卷入传动皮带引发安全事故，也不影响传动区域的散热，网罩的固定螺栓位置、拆装空间都做了预留，日常维护时不需要拆解风机主体就能完成皮带更换、张紧度调整的操作。叶轮主轴的支撑轴承座固定在风筒内部的导流支撑筋上，支撑筋同时兼具导流作用，可减少气流经过主轴区域时的紊流损失，提升风机的运行效率。

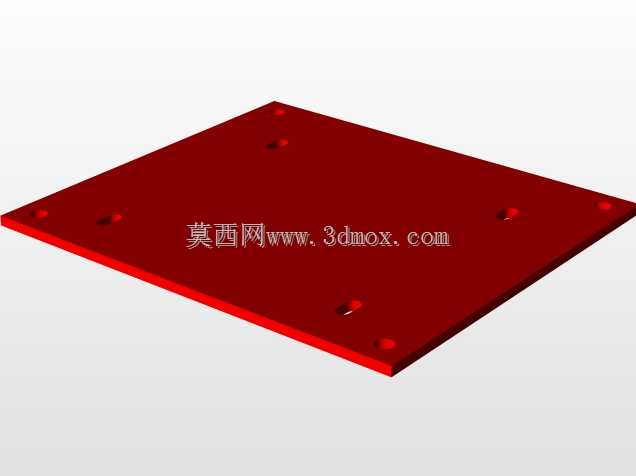

　　在实际选型适配过程中，这类结构的轴流风机可通过更换不同直径的皮带轮调整传动比，在电机功率允许的范围内，匹配不同的风量风压参数，不需要更换叶轮与风筒主体，大幅降低了多工况适配的成本。模型中还原的手动调节轮结构，可用于调整皮带的张紧度，也可在停机状态下手动盘车检查叶轮运转是否顺畅，排查卡滞故障。风筒顶部的电机安装座预留了长条形调节孔，方便调整电机位置来张紧皮带，安装座的加强筋结构也做了完整还原，可承受电机运转过程中的振动载荷，避免长期运行出现支座变形、皮带偏移掉带的问题。

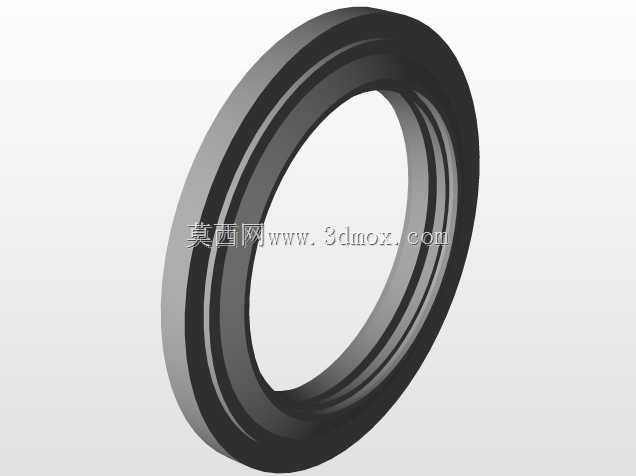

　　从安装边界来看，整个风机的最大外轮廓尺寸以风筒直径为基准，顶部电机与防护网罩的突出高度、两侧的安装空间都做了合理的尺寸预留，在做厂房布局、管道对接设计时，可直接参考该模型的外轮廓尺寸预留安装与维护空间，不需要额外考虑结构干涉的问题。叶轮的动平衡结构、轴承座的密封结构在模型中也有体现，可直接作为同类型风机结构设计、改型优化的参考，也可用于通风系统的三维布局装配，验证设备安装位置的合理性，排查管道对接、检修空间预留不足的问题。不同于简化的风机示意模型，这个结构完整还原了每个装配零件的连接关系，从螺栓紧固件的位置到各部件的配合公差逻辑，都符合实际机械加工与装配的要求，可直接用于结构教学、装配工艺演示，也可作为同类产品改型设计的基础参考框架，减少从零开始建模的重复工作量。
