Ender4机型铝合金电机支撑安装板

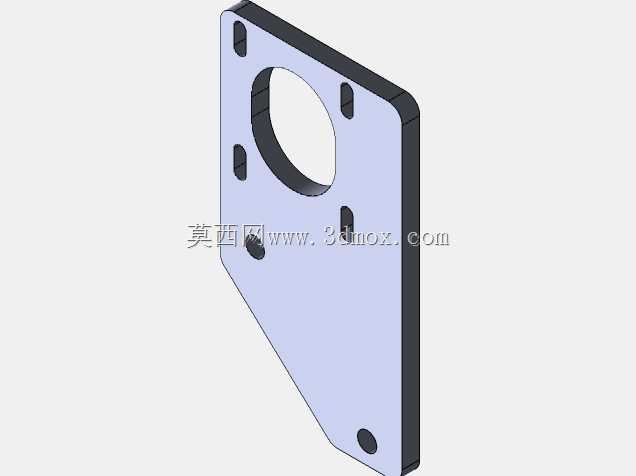

　　在桌面级FDM3D打印设备的结构迭代过程中，运动端电机的安装刚性直接决定了挤出或轴向运动的传动精度，这款支撑件正是针对Ender4机型的电机安装位做的适配性结构设计，采用铝合金作为加工基材，相比常见的钣金冲压件拥有更好的抗形变能力，长期承受电机往复启停的振动载荷也不会出现安装位偏移的问题。从实际装机的应用场景来看，该构件承担着电机本体与设备型材框架之间的连接过渡作用，设计时首先要匹配对应型号步进电机的安装孔位基准，中心的大尺寸镂空结构刚好避让电机的输出轴端与联轴器安装空间，避免运行过程中轴系与支撑板产生运动干涉。板件上分布的多个沉头安装孔，分别对应电机端的固定点位以及框架侧的锁紧位置，

　　沉头结构的设计可以让锁紧螺丝的端面完全没入板件平面，不会突出表面影响其他运动部件的行程边界。板体的外形轮廓做了切角处理，并非规则的矩形结构，这是为了适配Ender4机型对应安装位的周边空间，避免和相邻的走线槽、同步带张紧结构产生位置冲突，板件的厚度经过载荷校核，既可以满足电机满负载运行时的支撑刚性要求，也不会过度增加X轴或对应运动轴的负载重量，减少运动端的惯量影响传动响应速度。在设计思路上，这款支撑板没有做多余的加强筋结构，依托铝合金板材本身的强度，通过合理的孔位布局分散电机运行的振动载荷，所有安装孔的位置公差控制在±0.1mm范围内，保证电机安装后输出轴的同轴度符合传动要求，不会因为安装偏差导致联轴器出现偏磨、同步带轮错位的问题。

　　板件边缘做了倒角去毛刺处理，安装操作时不会划伤线材或者操作人员，表面的氧化处理层可以提升铝材的抗腐蚀能力，适应设备车间内多粉尘、温湿度波动的使用环境。从安装边界来看，该支撑板的整体外轮廓尺寸完全适配Ender4机型的预留安装空间，不需要对原有设备框架做二次打孔或切割修改，直接替换原有支撑件或者在对应组装工序中直接安装即可，锁紧时按照对角顺序拧紧固定螺丝，可以保证板件受力均匀，不会出现局部翘曲导致电机安装平面倾斜的问题。实际使用过程中，这款支撑件可以有效降低电机运行时的共振传导，减少设备打印过程中因为支撑刚性不足产生的层纹偏移问题，提升成型件的表面质量与尺寸精度，对于设备改装、原厂件替换的场景都有很好的适配性。

　　板件上额外预留的两个小尺寸沉孔，是为了方便安装走线固定座，将电机的供电线材规整固定在板件侧面，避免运动过程中线材拖拽与同步带或光杆产生摩擦，延长线材的使用寿命。不同于通用型的电机安装板，这款构件的所有孔位、轮廓都是针对对应机型做的定制化设计，不需要用户自行测量打孔，拿到件后可以直接完成组装，大幅降低改装和维护的操作难度，铝合金材质的散热特性也可以辅助电机工作时的热量传导，避免电机长时间运行出现过热丢步的问题。
