启停按钮方形防护安装外壳结构

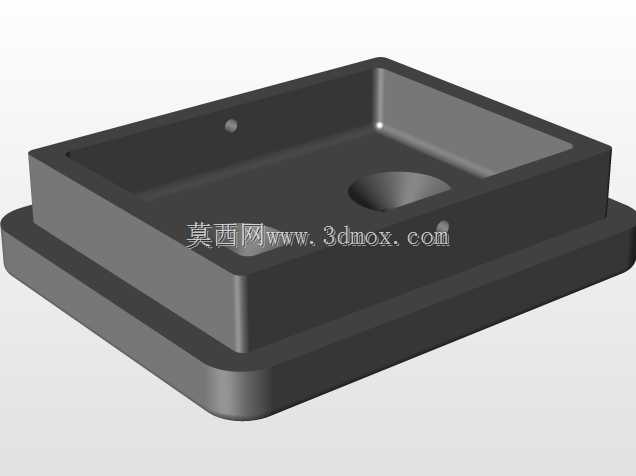

　　这款方形壳体主要用于工业控制场景下的启停按钮安装防护，在车间操作台、小型设备控制端、低压配电支路的就地操作位都能见到这类结构的应用，它的核心作用是给内嵌的按钮开关提供稳定的安装支撑，同时隔绝日常操作中可能出现的磕碰、粉尘溅落、少量液体泼洒对按钮接线端的影响，避免操作部件因为外力碰撞出现误触发，也能减少环境杂物进入按钮缝隙导致的卡滞、接触不良问题。从结构设计来看，整体采用带圆角的方形敞口结构，敞口端用于嵌入按钮面板或者配套的上盖，侧壁预留的不同孔径的安装孔，分别对应按钮的操作端伸出、固定螺丝锁紧、侧边走线或者辅助指示灯安装的需求，孔位的位置都做了壁厚加强处理，避免安装螺丝锁紧时出现柱位开裂的问题。壳体的边角做了圆弧过渡，

　　一方面是注塑成型时便于料流填充，减少尖角处的应力集中，提升壳体整体的抗冲击性能，另一方面也能避免安装维护时尖锐边角划伤操作人员。设计过程中优先考虑了安装的适配性，内部的容纳空间刚好可以放下常规规格的自复位按钮、对应的接线端子以及少量走线余量，不会因为空间过大导致按钮安装后晃动，也不会因为空间过小造成接线弯折半径不足、线皮磨损的隐患。侧壁的安装凸点和孔位同轴度控制在合理公差范围内，保证按钮装入后操作面和壳体表面齐平，不会出现歪斜、卡按的情况。从安装边界来看，壳体的外部长宽尺寸适配常规的面板开孔尺寸，底部的安装边可以直接用螺丝固定在设备台面或者支架上，不需要额外做转接件，敞口端的边缘做了止口结构，和上盖配合时可以形成简单的迷宫密封，

　　阻挡大部分粉尘从配合缝隙进入内部。壁厚设计上采用均匀壁厚方案，整体壁厚保持一致，仅在孔位、安装柱位置做局部加厚，既可以控制成型后的收缩变形，保证壳体的平面度，也能在控制材料用量的前提下满足结构强度要求，日常操作中按压按钮的反作用力可以均匀分散到整个壳体侧壁，不会出现局部变形导致的按钮移位。这类壳体在实际使用中，除了安装启停按钮，也可以根据孔位调整安装急停按钮、信号指示灯等小型电气元件，适配不同的小型控制单元需求，比如小型传送带的端部控制位、单机设备的旁侧操作盒、维修工位的临时控制开关安装都可以使用这类结构，安装时只需要根据实际使用的元件尺寸确认侧壁孔位的匹配度，不需要对壳体主体做大幅修改，通用性较强。壳体内部没有多余的加强筋结构，

　　给接线预留了足够的操作空间，接线时可以直接从侧壁的预留孔穿入导线，接在按钮的接线端上，内部的空间足够容纳常规的线鼻子和导线弯曲余量，不会出现接线后盖子无法盖合的问题。敞口端的边缘平整度控制较好，和上盖配合后不会出现明显的缝隙，既可以提升外观的整洁度，也能避免细小的金属切屑、灰尘落入壳体内部造成接线短路的隐患。在材料选择的适配性上，这种结构的壁厚设计适配常规的工程塑料注塑工艺，比如ABS、阻燃PP等常用电气外壳材料都可以顺利成型，不需要特殊的注塑工艺参数，量产时的良率较高，成本也相对可控。
