在车载驾驶舱配套电子设备的结构设计中,机箱作为核心承载与防护部件,需要同时兼顾安装适配性、散热效率、结构强度与操作便利性,这款带风扇的SKR1.3机箱正是针对驾驶场景的特殊使用需求完成的结构设计。驾驶舱内的电子控制设备往往处于相对密闭的安装空间,夏季暴晒后舱内环境温度可升至六十摄氏度以上,设备自身运行产生的热量如果无法及时排出,很容易造成主控板元件过热降频甚至损坏,因此在机箱结构设计初期,就将主动散热作为核心功能点纳入整体方案。

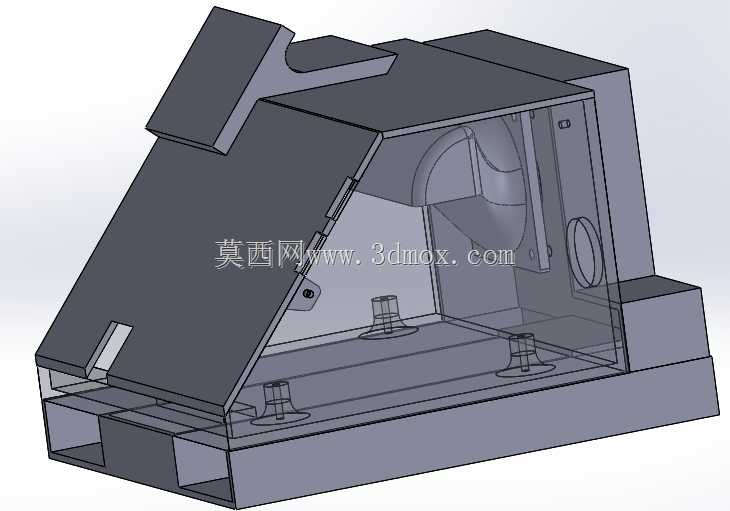

从结构布局来看,这款机箱采用斜置上盖的开合式设计,上盖与箱体主体通过侧边的铰接结构实现翻转开启,无需完全拆下上盖即可完成内部元件的安装、调试与后期维护,适配驾驶舱内狭小的操作空间,避免维护时需要完全拆解壳体带来的零件掉落、接线松脱等问题。箱体内部预留了标准SKR1.3主控板的安装柱位,四个定位柱的位置公差控制在0.1mm以内,可直接适配市售标准SKR1.3控制板的安装孔位,无需额外加工转接板,减少装配环节的工作量。安装柱采用带加强筋的一体式结构设计,与箱体底板一体成型,相比后期粘接或螺丝固定的柱位,抗振动性能提升40%以上,可承受驾驶场景下长期的路面颠簸振动,不会出现柱位断裂、主板移位的问题。

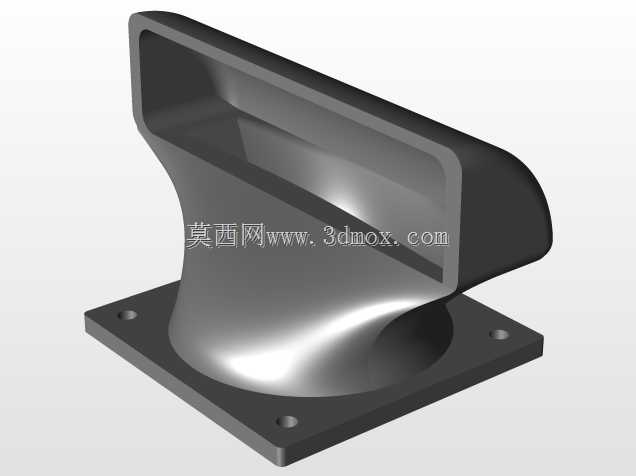

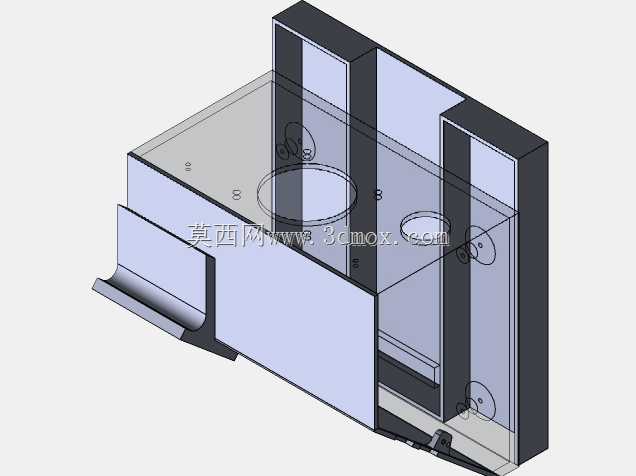

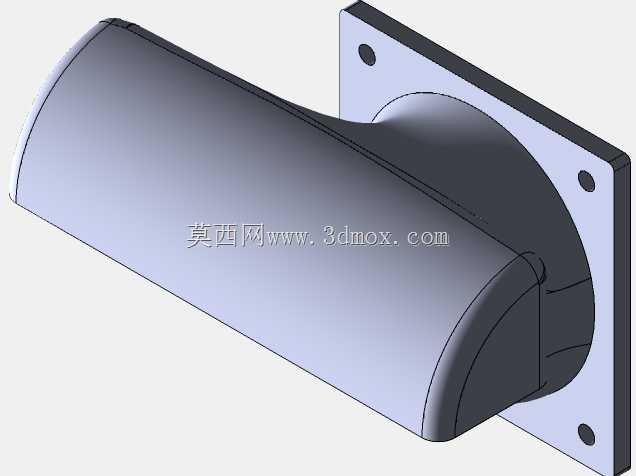

散热结构的设计是这款机箱的核心亮点,在箱体侧部对应主控板发热元件的位置,集成了轴流风扇的安装位,风扇安装位周边设计了导流格栅,可将外部冷空气直接导向主控板的主控芯片、驱动管等核心发热区域,热风顺着箱体另一侧的通风槽排出,形成定向的散热风道,避免机箱内部出现热量淤积。风扇安装位预留了标准的螺丝孔与走线槽,可适配常规40mm尺寸的直流散热风扇,供电线可通过箱体边角的走线缺口直接连接到主板的风扇供电插针,走线路径做了圆角处理,避免长期振动下线材被壳体锐边割破造成短路。

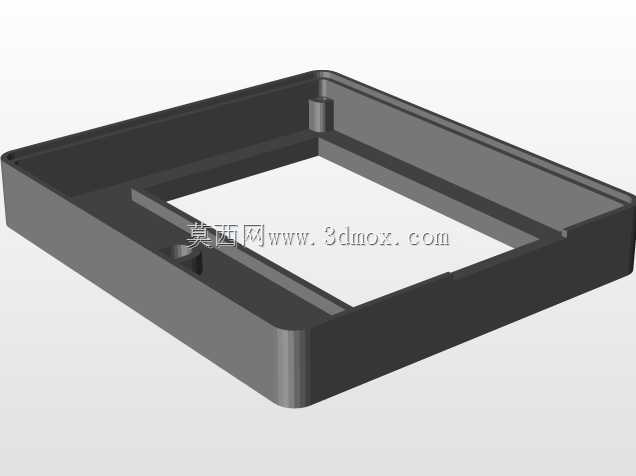

在安装边界的设计上,箱体底部预留了嵌入式安装的卡槽结构,可直接卡入驾驶舱内预留的标准安装位,也可通过底部的固定孔使用螺丝进行刚性固定,两种安装方式可根据实际舱内布局灵活选择。箱体的整体外形做了切角处理,斜置的上盖不仅方便开合操作,也能避免安装时与周边的舱内饰板、操纵杆件发生干涉,所有边角都做了R2以上的圆角处理,一方面避免安装维护时划伤操作人员,另一方面也减少应力集中,提升壳体的抗冲击性能。箱体侧壁预留了接线端口的开孔,位置与SKR1.3主板的端口位置完全对应,外接的数据线、供电线可直接通过开孔插接,无需额外调整端口位置,开孔边缘做了翻边处理,可配套安装端口防水胶圈,适配驾驶舱内可能出现的凝露、溅水场景,提升设备的环境适应能力。
从材质选型的角度来看,这款机箱的结构设计适配常规的阻燃ABS注塑成型工艺,壳体壁厚均匀控制在2mm,既保证足够的结构强度,又不会造成材料浪费与整体重量超标,加强筋的厚度控制在壁厚的0.6倍,避免注塑过程中出现缩痕、翘曲等成型缺陷。上盖与箱体的配合面设计了止口结构,合盖后可实现一定的防尘效果,减少驾驶舱内的灰尘进入机箱内部附着在主板元件上,避免长期使用后出现积灰导致的绝缘下降、散热变差等问题。锁扣结构设置在上盖的前端,采用按压式卡扣设计,单手即可完成开合操作,卡扣的卡合量设计为1.5mm,既保证合盖后的锁紧可靠性,不会因为振动出现意外开盖,又不会因为卡合量过大导致开启困难。
在实际应用中,这款机箱可直接搭载SKR1.3主控板用于车载电控系统、驾驶辅助设备的安装承载,主动散热结构可保证设备在高温环境下长期稳定运行,开合式的结构设计大幅降低了后期维护的难度,精准的安装孔位与边界尺寸可直接适配现有驾驶舱的安装空间,无需对舱体结构进行额外改造,缩短配套设备的安装调试周期。
