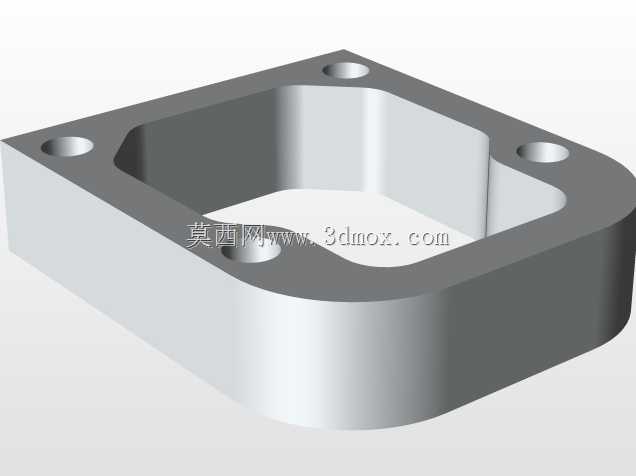

传感器用方形带安装孔连接基座结构

　　在工业传感检测类设备的装配体系中，这类带圆角的方形中空基座是传感单元与安装基体之间的核心衔接构件，日常在自动化产线的位置检测工位、工业机器人末端的传感模组固定场景、精密检测仪器的内部支撑结构中都能见到这类零件的应用。它的核心作用是为传感核心元件提供稳定的安装定位基准，同时隔绝安装面的形变应力传递到敏感元件上，避免检测精度受装配应力干扰。从结构设计逻辑来看，整体采用方形切圆角的外轮廓，四个角位预留的沉头安装孔是经过装配公差校核的，孔位的中心距严格匹配通用工业传感模组的安装孔距标准，沉孔深度设计刚好容纳标准内六角螺栓的头部，安装后螺栓端面不会突出基座上表面，避免和上层装配的传感元件产生干涉。

　　中间的中空型腔是为了容纳传感元件的尾部接线或者突出的敏感结构，型腔内壁做了顺滑的圆角过渡，没有尖锐的直角棱边，一方面是减少机加工过程中的应力集中，提升零件的结构强度，另一方面也能避免装配时刮伤传感元件的连接线外层绝缘皮。型腔的深度经过精确计算，当传感元件从上方装入后，元件的定位台阶面刚好和基座上表面完全贴合，保证安装后的同轴度与平面度误差控制在0.02mm以内，满足高精度检测场景的装配要求。基座的侧壁厚度做了等强度优化，直边段和圆角段的壁厚保持一致，既不会因为局部过薄导致装配锁紧时发生形变，也不会因为壁厚过大造成整体重量冗余，在轻量化移动检测设备上使用时，能降低整体模组的负载。安装面的平面度要求控制在Ra1.6的粗糙度范围内，

　　和设备安装基体贴合时不会出现缝隙，避免长期使用中因为振动导致螺栓松动，影响传感检测的稳定性。零件的上下端面都做了0.2mm的倒角处理，去除机加工产生的毛刺，装配时不会因为毛刺垫起导致安装倾斜，也能避免操作人员装配时被锋利棱边划伤。在实际选型适配时，需要注意四个安装孔的中心距尺寸要和待安装的传感模组安装孔位匹配，基座的整体外轮廓尺寸不能超出安装工位的边界空间，中空型腔的尺寸要能完全容纳传感元件的突出部分，锁紧螺栓的长度要适配基座厚度加上安装基体的厚度，避免螺栓过长顶坏基体内部结构，或者过短导致锁紧力不足。这类基座通常采用铝合金或者不锈钢材质加工，铝合金材质的基座重量轻、导热性好，适合在常温的普通工业场景使用，

　　能快速传导传感元件工作产生的少量热量；不锈钢材质的基座耐腐蚀性强，适合在潮湿、有腐蚀性介质的化工或者户外检测场景使用。在三维建模过程中，这类零件需要重点关注安装孔的位置度公差、型腔的轮廓度公差以及上下安装面的平行度要求，建模时要预留合理的机加工余量，同时要考虑装配时的公差配合，避免出现过盈量过大无法装配，或者间隙过大导致定位不准的问题。在装配验证环节，要模拟实际使用中的振动、温度变化场景，校核基座的形变量是否在允许范围内，保证长期使用中传感元件的检测精度不会因为基座形变出现漂移。
