轨道交通轨旁数字测斜仪支撑安装座

　　在城市轨道交通线路的运维监测体系里，轨道几何参数的实时采集是保障行车安全的核心环节，数字测斜仪作为采集轨道倾角、横向偏移量的核心传感单元，其安装支撑结构的可靠性直接决定了采集数据的精度与长期运行稳定性。本次设计的支撑结构，正是针对地铁隧道内轨旁安装场景开发的专用承载件，适配数字测斜仪的快速部署需求。

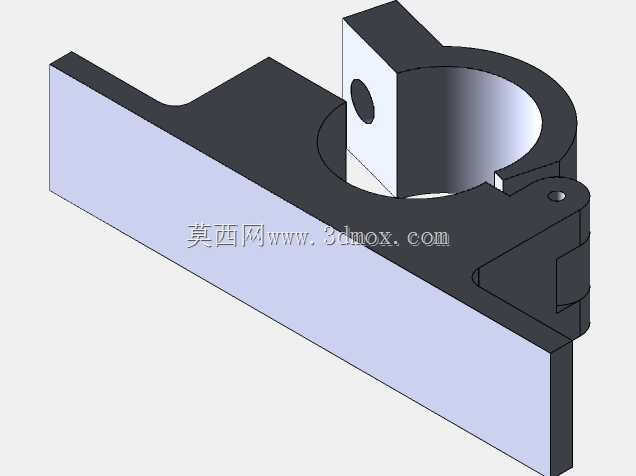

　　从实际安装场景来看，地铁隧道内的安装空间存在严格的边界限制，轨旁设备不能侵入车辆运行限界，同时还要兼顾日常巡检的可达性，避免被轨道养护作业的器械剐蹭。该支撑座采用一体化的异形折弯承托结构，上部为平直的长条形安装平面，平面的平面度控制在0.1mm以内，能够为测斜仪提供稳定的基准贴合面，避免安装面翘曲导致测斜仪初始零位偏移。支撑座的中部采用圆弧过渡的承力筋结构，替代了传统的直角加强筋设计，既能够降低应力集中系数，在列车通过带来的持续振动工况下避免筋板根部出现疲劳裂纹，同时圆弧结构也能减少隧道内积尘、凝露水的积存，降低长期使用后的锈蚀风险。

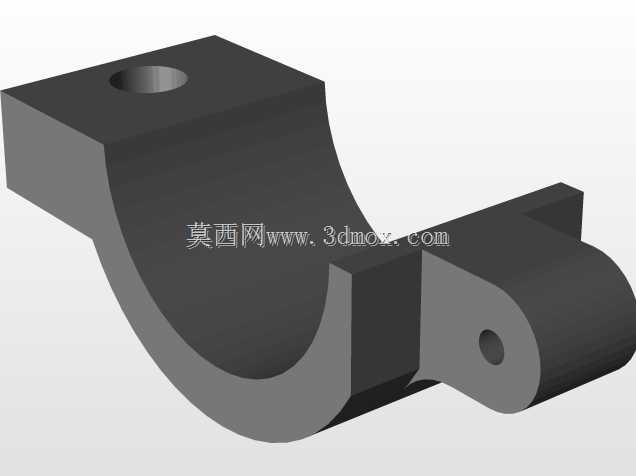

　　结构下部设计了两个带同轴安装孔的支耳，两个支耳的孔位同轴度公差控制在0.05mm以内，可通过销轴快速固定在轨旁预先焊接的安装基座上，支耳的厚度经过载荷校核，能够承受测斜仪本体重量加上15g冲击载荷的复合受力，不会出现塑性变形。上部安装平面的长度方向预留了足够的调节余量，安装时可以根据现场实际的轨道位置，小幅调整测斜仪的横向固定位置，不需要重新打孔适配基座，大幅压缩现场安装的作业时间，适配地铁夜间运维天窗点短、作业节奏快的特点。

　　设计过程中优先考虑了安装效率与长期可靠性的平衡，整体结构没有多余的装饰性特征，所有棱边都做了R2的倒角处理，既避免安装作业时划伤施工人员，也能减少应力集中点。结构的壁厚采用等强度设计，承力区域的壁厚适当加厚，非承力区域做了轻量化的壁厚优化，在保证整体结构刚度满足振动工况要求的前提下，尽可能降低自身重量，减少安装基座的承载负担。从安装边界来看，该支撑座安装完成后，上部承载面距离轨面的高度严格控制在限界要求的范围内，整体外轮廓没有突出的尖锐结构，不会对过往列车、巡检人员造成安全隐患。

　　在功能适配性上，该支撑座的安装平面预留了通用的传感设备固定孔位，除了适配对应型号的数字测斜仪之外，也可兼容同安装尺寸的其他轨旁检测传感器，具备一定的通用适配能力。结构的材质选型适配隧道内高湿、多粉尘的环境，配合对应的表面处理工艺，能够在隧道环境下长期使用而不出现锈蚀、强度衰减的问题。针对列车通行时的持续振动工况，支撑座的固有频率经过校核，避开了轨道振动的主要频率区间，不会与行车振动产生共振，避免长期振动导致固定螺栓松动、测斜仪采集数据出现异常波动。

　　实际部署时，该支撑座不需要复杂的现场加工工序，只需要将下部支耳与预装基座通过销轴固定，锁紧防松件之后，再将测斜仪固定在上部安装平面，调整好水平零位即可完成安装，整个安装流程可在十分钟内完成，大幅降低现场施工的工作量。结构的圆弧过渡设计也方便日常运维时的清洁作业，巡检人员不需要借助特殊工具即可清理表面积尘，保证设备安装面的清洁度，避免积尘挤压导致测斜仪位置偏移。
