简易杯式风速传感测量装置结构设计

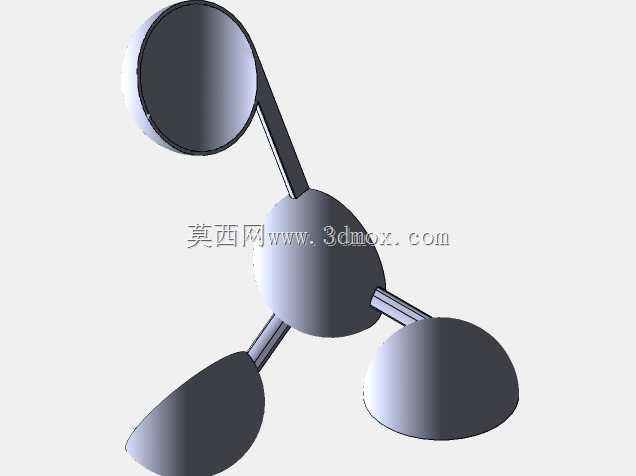

　　在户外气象监测、工矿通风效能核验、建筑施工临边风速预警、农业小气候观测这类场景里，杯式风速感应装置是应用门槛极低、可靠性表现突出的一类测风部件，和热式、超声式测风部件相比，它的结构容错率更高，对使用环境的洁净度要求更低，哪怕在多浮尘、高湿度的户外点位长期布设，也不容易出现感应部件卡滞、测量漂移超差的问题。这套杯式测风结构采用三风杯对称布局，三个半球形风杯沿中心回转体呈120°均布，风杯的凹面统一朝向回转切线方向，这种布局的核心考量是尽可能降低启动风速阈值——当环境中有低速气流经过时，凹面承受的风阻与凸面绕流形成的阻力差会直接驱动回转体转动，不需要额外的启动助力结构，常规工况下0.3m/s左右的低速风就能带动部件平稳回转，

　　不会出现低速段测量死区。从结构设计逻辑来看，风杯与中心回转体之间的支臂采用等长等截面的平直杆状结构，支臂与风杯的连接点位做了局部加厚处理，避免长期受交变风载荷作用出现连接位疲劳断裂；支臂与中心回转体的配合采用过盈嵌装加周向定位的方式，不需要额外的紧固件就能保证三个风杯的安装同轴度，装配时不需要反复调校动平衡，只要三个支臂的安装深度一致，回转体高速转动时就不会出现明显的偏摆振动。中心回转体的内部预留了标准转速传感元件的安装腔，既可以适配磁电式转速采集模块，也能换装霍尔式感应元件，安装腔的内径和轴向深度按照通用小型传感元件的尺寸边界设计，不需要额外做结构改制就能完成元件装配；回转体的下部预留了与安装立杆配合的连接轴段，

　　轴段上设计有标准的卡簧槽与轴承位，装配时搭配一对深沟球轴承就能将整个感应架支撑在立杆顶端，轴承位的公差选用基孔制过渡配合，既能保证回转灵活性，又能避免长期转动出现轴孔磨损松旷。考虑到户外长期使用的防护需求，风杯的曲面壁厚做了均匀化设计，整体壁厚保持在1.5mm左右，既不会因为壁厚过大增加整体转动惯量导致风速响应滞后，也不会因为壁厚过薄在强风环境下出现风杯变形、曲面凹陷的问题；风杯的边缘做了小圆角过渡处理，避免气流在杯口边缘产生不规则涡流，影响回转稳定性，同时也能减少风沙长期冲刷对杯口边缘的磨蚀。安装边界方面，整套感应结构的最大回转直径控制在200mm以内，整体垂直高度不超过180mm，安装立杆的适配直径范围为20mm-25mm，

　　安装时只需要在立杆顶端加工对应的轴承安装孔与轴端固定位，就能完成整套部件的装配，不需要额外设计复杂的连接转接件；回转体的下部设计有简易的防尘密封槽，装配时加装一个薄型橡胶防尘圈，就能阻挡户外的浮尘、雨水进入轴承配合位，延长轴承的维护周期，常规户外布设场景下，连续使用12个月以上不需要拆解维护轴承部件。实际应用中，这套结构的转速输出与环境风速呈稳定的线性对应关系，在0-30m/s的常规测量区间内，回转转速不会因为风杯的布局不对称出现非线性跳变，搭配对应的转速采集与换算电路，就能直接输出实时风速值；和四杯式结构相比，三风杯的布局转动惯量更小，风速突变时的响应速度更快，当环境风速在短时间内出现快速波动时，回转体能快速跟随风速变化调整转速，不会出现明显的测量滞后，非常适合用于临时施工点位的风速预警、小型气象站的风速长期监测、矿井巷道的通风风速核验这类对响应速度有一定要求的场景。结构细节上，支臂与风杯的连接位置特意避开了风杯的曲面风压中心，不会因为连接位的凸起干扰风杯表面的气流分布，保证每个风杯在回转过程中承受的风阻扭矩均匀，避免出现转动过程中扭矩周期性波动导致的转速跳变；中心回转体的顶部做了圆弧导流造型，能减少顶部气流乱流对回转部件的干扰，同时避免雨水在回转体顶部积存，顺着支臂流到轴承位。
