带立式安装座的外球面轴承支撑结构

　　在各类轻工输送、小型传动设备的布局设计里，这类带立式安装座的支撑组件是极为常见的传动承载部件，多数时候用来给旋转轴提供径向支撑，同时抵消轴系运转过程中产生的小幅振动与径向载荷，适配的场景覆盖了食品加工流水线的辊筒支撑、小型农机的传动轴定位、纺织设备的导辊固定等多个工况。从实际使用的角度看，这类支撑结构不需要额外加工复杂的安装基准面，只需要在安装机架上预留对应孔位的螺栓过孔，就能通过底座的两个安装孔完成快速固定，相比一体式的轴承镗孔安装方式，大幅降低了机架的加工精度要求，也方便后期运维时的快速更换。

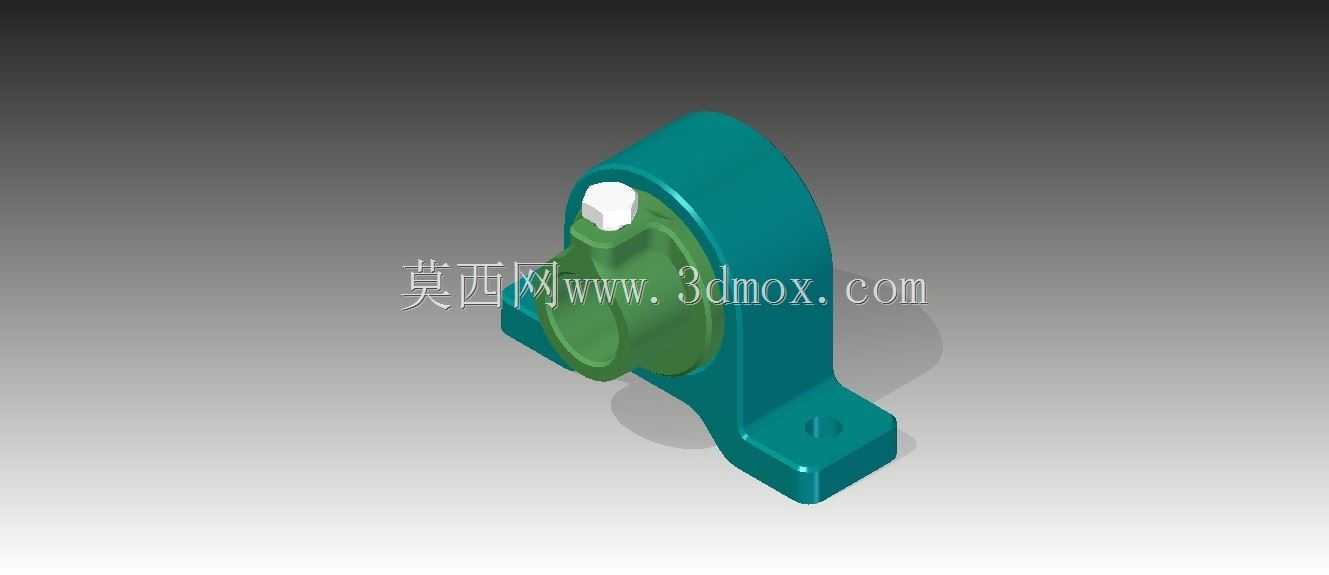

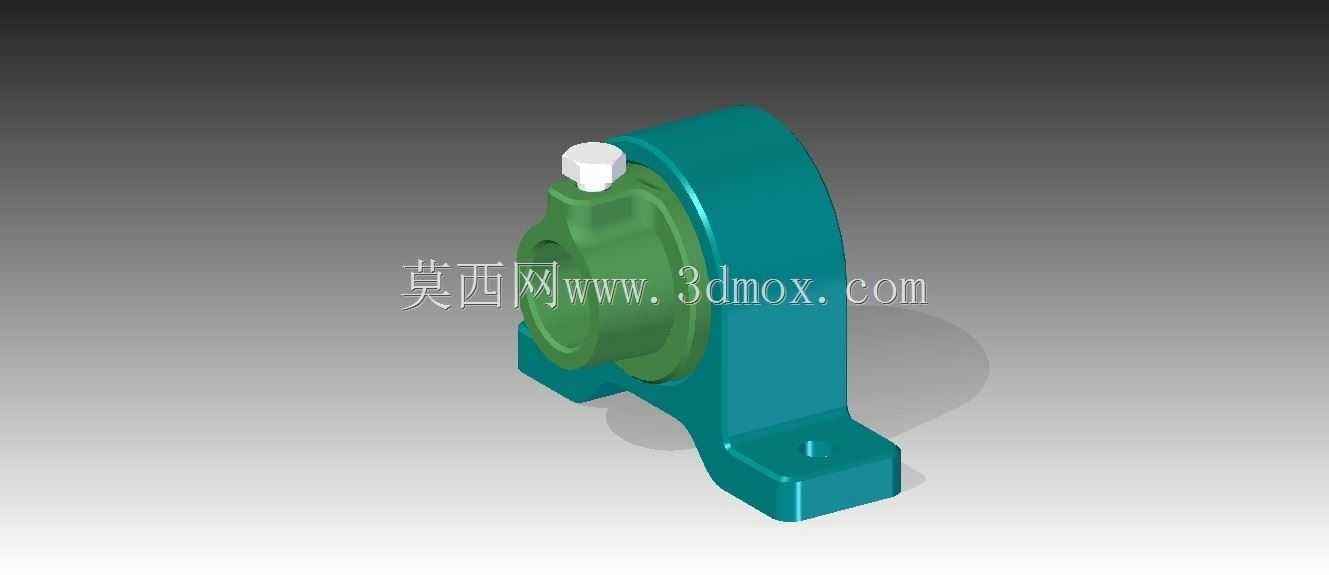

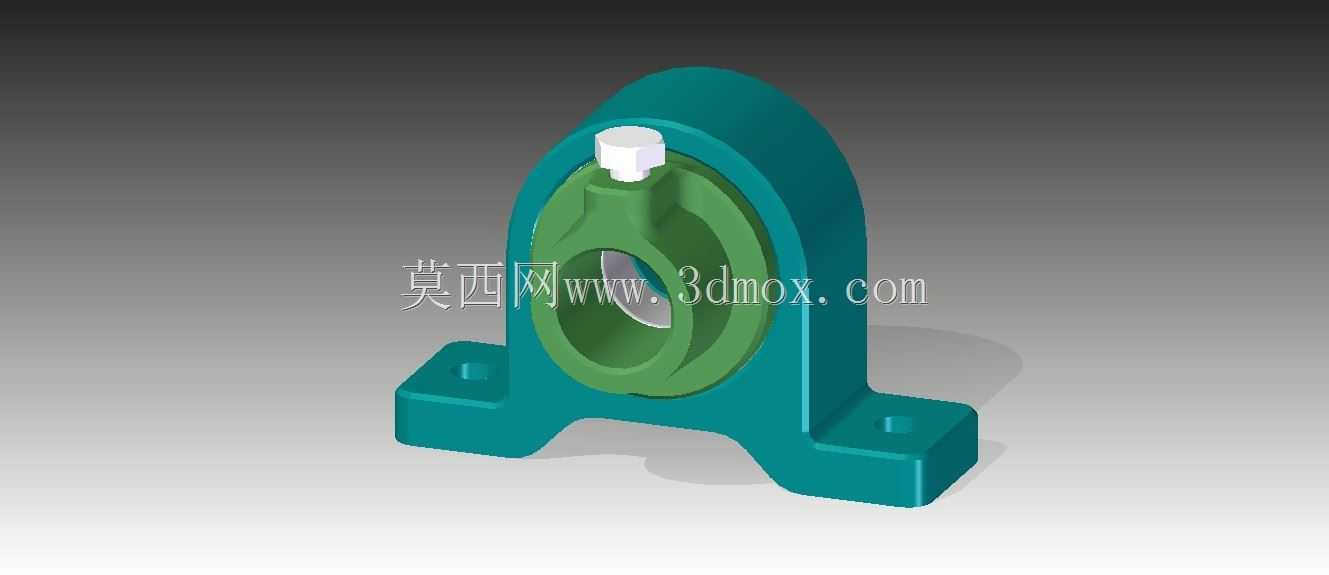

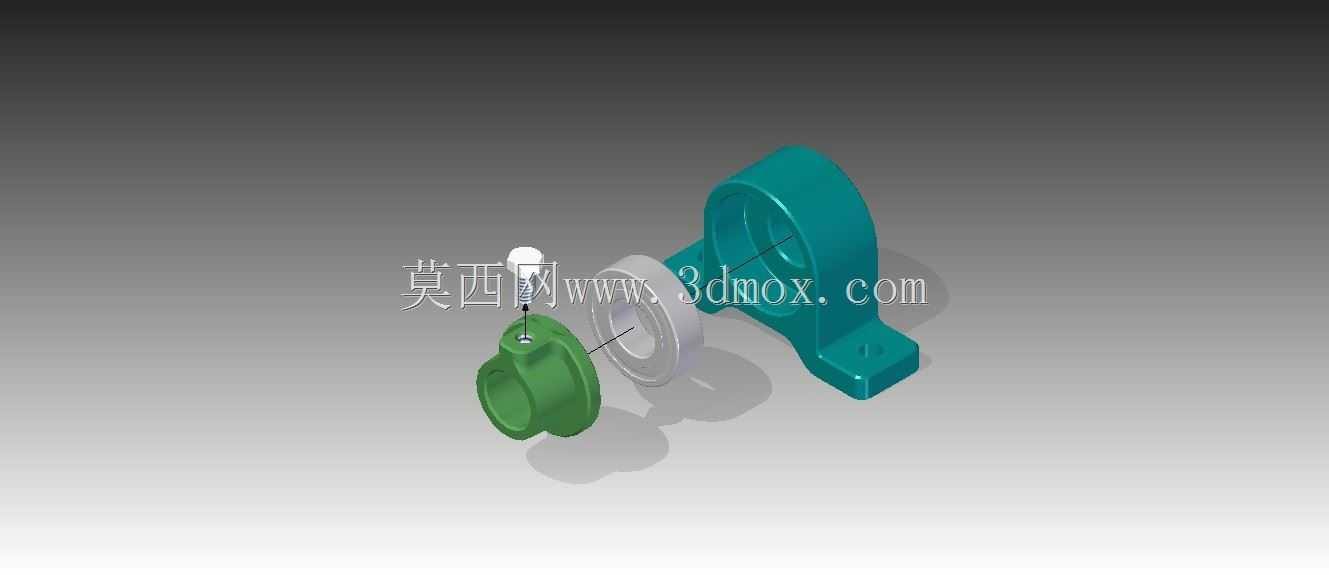

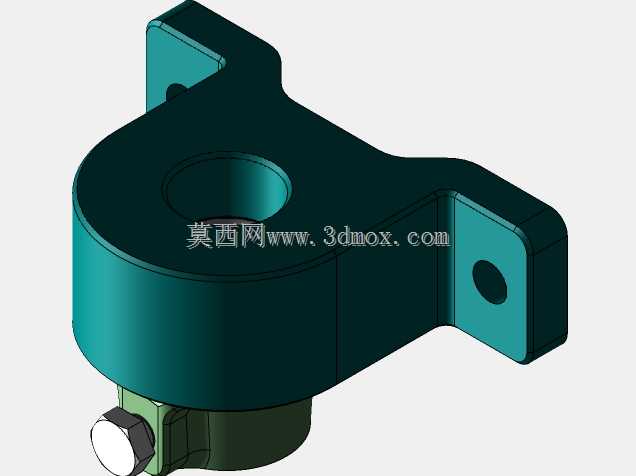

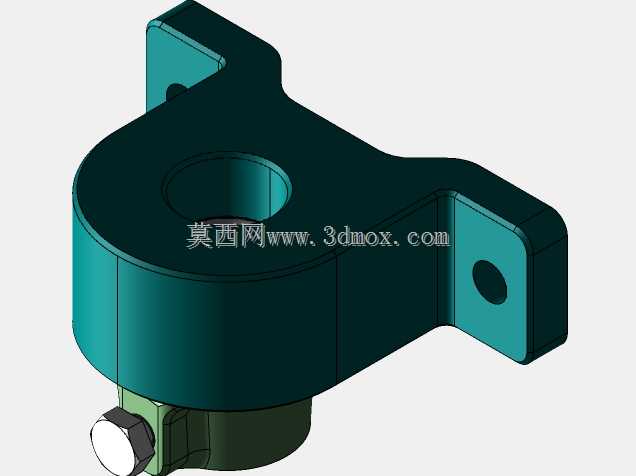

　　从结构设计的逻辑来看，这个组件拆分来看主要分为铸造成型的立式支座、内嵌的外球面轴承、顶部的锁紧固定件三个部分。支座采用立式带脚的结构，主体的弧形包裹段刚好贴合轴承外圈的球面轮廓，能够给轴承提供足够的包覆支撑力，避免轴承在承受径向冲击时出现外圈移位的问题；底部的两个安装脚做了加厚处理，安装孔位置预留了沉台空间，螺栓锁紧后螺栓头不会突出安装面，保证支座底面和安装机架完全贴合，不会出现锁紧后支座翘曲的问题。顶部的锁紧结构采用六角头的锁紧件，拧紧后可以压住轴承外圈的定位槽，防止轴承在运转过程中出现外圈跟转的情况，同时也能在一定范围内调整轴承的轴向位置，适配轴系安装时的小幅尺寸偏差。

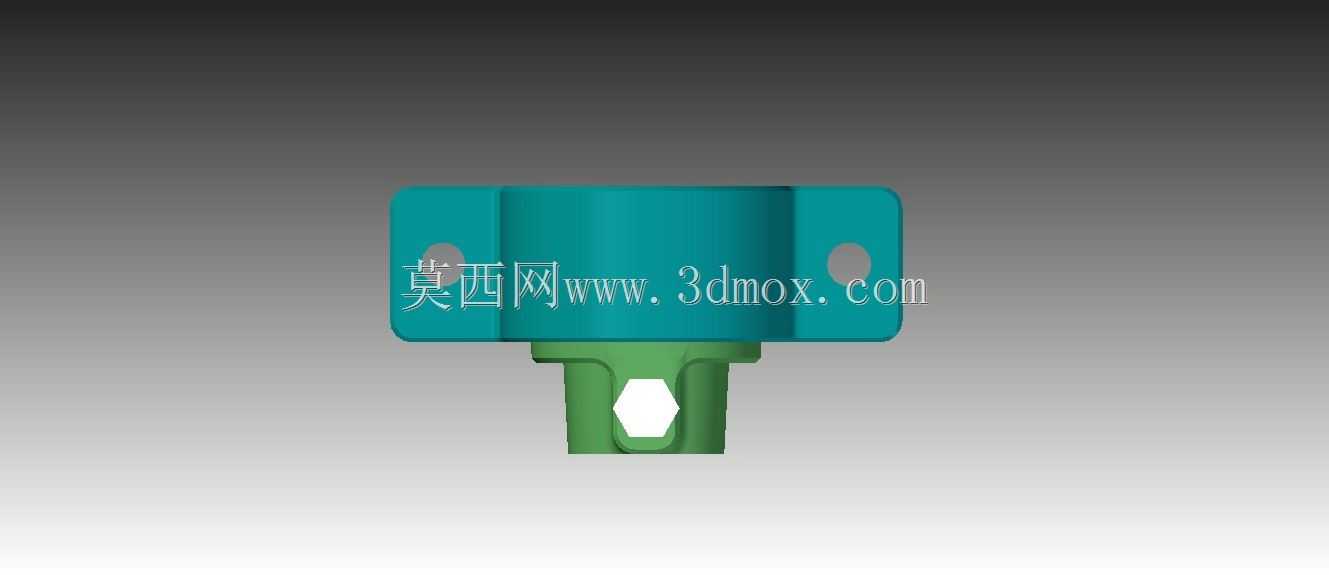

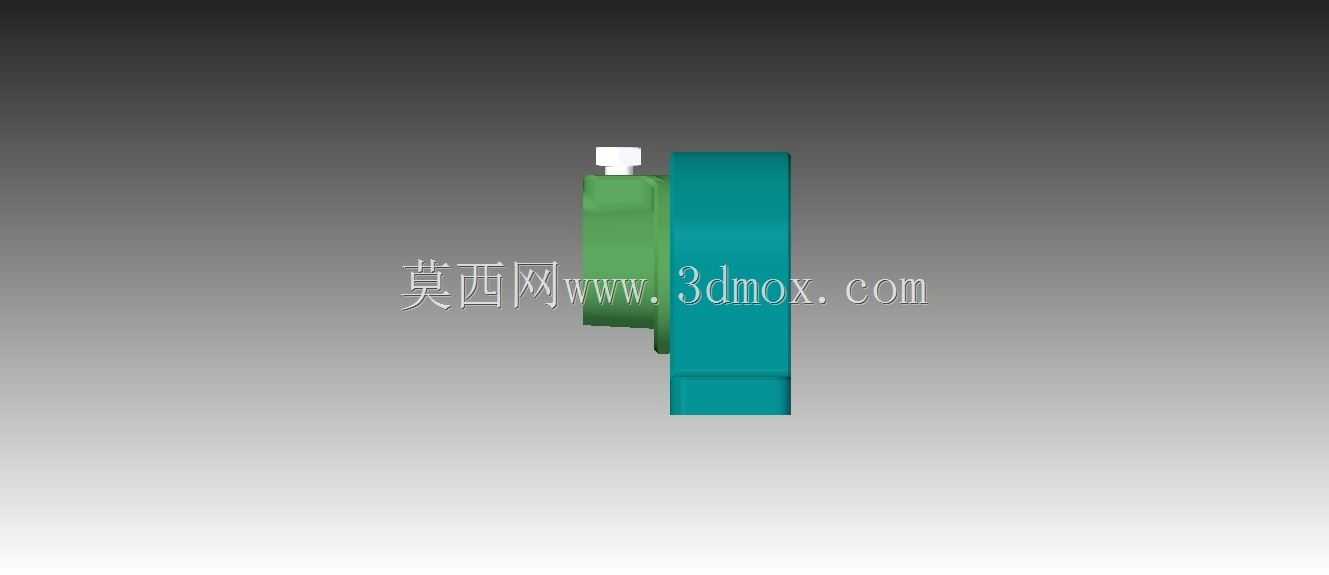

　　在外形尺寸与安装边界的设计上，这类支撑结构的整体高度需要匹配所支撑轴的中心高要求，建模时需要严格控制轴承内孔中心到底座安装面的垂直距离，这个尺寸直接决定了轴系安装后的水平度，一旦偏差过大，会导致轴系运转时出现附加弯矩，加速轴承的磨损。底座两个安装孔的中心距需要和常用的安装标准匹配，孔的直径要适配对应规格的安装螺栓，同时安装脚的外延长度要保证螺栓锁紧时，支座不会因为局部应力过大出现开裂。轴承安装腔的内径尺寸要和外球面轴承的外圈尺寸做间隙配合，配合公差控制在合理范围，既不能过紧导致轴承装入困难，也不能过松导致轴承外圈出现窜动。支座的壁厚设计上，主体承载段的壁厚要满足额定载荷下的强度要求，经过载荷校核，在承受对应规格的额定径向载荷时，支座的最大变形量要控制在微米级，不会影响轴系的运转精度。

　　实际选型应用时，这类支撑结构的适配轴径范围覆盖了常用的小型传动轴尺寸，用户可以根据自身轴系的载荷大小、转速高低选择对应规格的型号。在有腐蚀风险的工况下，还可以在支座表面做喷塑或者镀锌处理，轴承选用不锈钢材质的版本，就能满足食品、化工等有防腐要求的场景使用。建模过程中，需要重点关注安装基准的统一性，所有尺寸都以底座安装面为第一基准，轴承内孔中心为第二基准，保证各个特征的位置度符合实际加工要求，同时倒圆角的处理要符合铸造工艺的要求，避免出现尖锐棱角导致铸造时出现应力集中或者充型不满的问题，安装孔的位置要预留足够的扳手操作空间，保证现场安装时螺栓可以顺利拧紧，不会出现工具干涉的情况。
