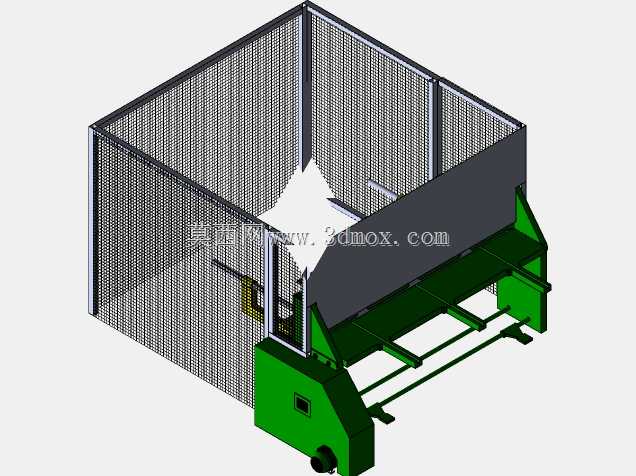

工业设备安全防护围栏布局结构

　　这套防护结构主要配套车间生产设备做安全隔离使用，在冲压、剪切类存在作业风险的设备周边，这类围栏是必不可少的安全防护部件，能够有效分隔设备作业危险区域与人员通行区域，避免无关人员误入作业范围引发安全事故，同时也能阻挡设备作业过程中可能飞溅的边角料、碎屑，保护周边作业人员的安全。从结构设计来看，围栏主体采用方管做框架支撑，框架内侧固定金属编织防护网，网孔尺寸经过合理选型，既保证足够的防护强度，避免人员肢体穿过网孔接触危险区域，又能保证视线通透，方便操作人员在围栏外部观察设备内部的运行状态，不需要频繁开启围栏就可以掌握设备作业情况。围栏底部的绿色支撑结构采用钢板折弯焊接成型，直接与设备主体的安装基座通过螺栓连接固定，

　　不需要额外做地面预埋安装，适配现有设备的安装点位，减少现场安装的施工量，支撑结构上预留的安装孔位做了长圆孔设计，能够抵消一定的安装累计误差，降低现场装配的对位难度。围栏的整体布局完全贴合配套设备的外形轮廓，沿着设备的操作侧、传动侧做围合设计，在需要人员操作、物料进出的位置预留了对应开口，不会干涉设备原有上下料、换模、日常维护的操作空间，整体安装完成后，围栏与设备运动部件之间预留了足够的安全间隙，避免设备运行过程中运动部件与围栏结构发生剐蹭碰撞。设计过程中优先考虑了结构的拆装便捷性，围栏的各个框架段之间采用螺栓拼接的方式连接，不需要现场做焊接作业，当设备需要进行大修、更换大型部件的时候，可以快速拆除对应段的围栏，作业完成后再快速装回，

　　降低维护过程中的防护拆装成本。框架的型材选型经过强度校核，能够承受常规的外力冲击，即使车间内转运物料的小型推车发生轻微剐蹭，也不会出现框架变形、防护网脱落的情况，满足车间复杂工况下的长期使用需求。防护网与框架的固定采用压条加螺栓的连接方式，相比直接焊接固定的方式，后期如果出现局部网片破损的情况，可以单独更换对应网片，不需要整体更换围栏段，降低后期的维护成本。围栏的高度设计符合机械安全防护的相关规范要求，顶部高度超过设备危险作业点的高度，避免人员从围栏上方伸手接触到危险区域，底部与地面或者设备基座之间的间隙控制在安全范围内，防止物料、工具从间隙处滑入危险区域，也避免人员脚部误入间隙引发磕碰。在实际车间布局应用中，这类围栏还可以根据生产线的整体规划做延伸拼接，多段同规格的围栏可以组合成更长的防护线，适配不同长度、不同外形的生产设备防护需求，框架和支撑件的标准化设计也能减少备件的储备种类，方便工厂做后期的备件管理。
