M8螺纹1.5英寸U型管夹紧固结构

　　这款U型夹紧件的核心应用场景覆盖液压管路布设、气动管线固定、小型圆截面杆件的机架挂载等工程场景，在小型设备的外围管线排布、户外支架的圆管连接、农用机械的油路固定等工况下都能见到这类结构的身影。不同于大规格重载U型螺栓，这款规格适配的是公称直径1.5英寸也就是38.10毫米的圆管或圆杆，配套的螺纹规格为M8，属于轻载紧固场景下的常用选型。

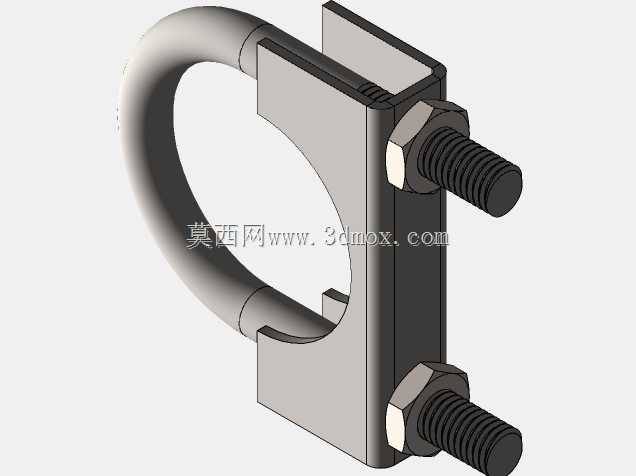

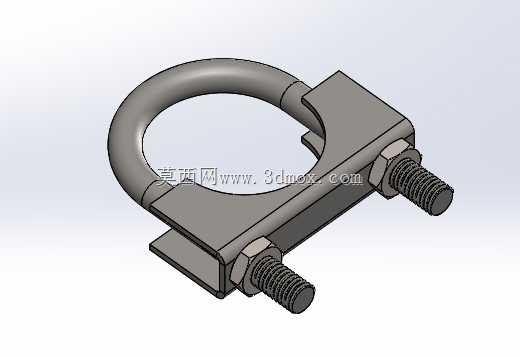

　　从实际使用功能来看，该结构通过U型弯杆配合压块与两个六角螺母实现锁紧，安装时先将U型弯跨在待固定的圆管外侧，压块卡在U型杆的两个直段上，压块的内弧面与圆管外壁贴合，随着螺母逐步拧紧，压块会将圆管牢牢压在安装基面的对应位置，既可以限制圆管的径向窜动，也能通过足够的预紧力避免管线在设备振动工况下出现滑移、松脱。在管路布设场景中，这类夹件不需要在待固定的管材上开孔，不会破坏管材本身的结构强度，安装和拆卸都十分便捷，后期管线维护调整时只需要松开螺母即可调整固定位置，不需要破坏原有安装结构。

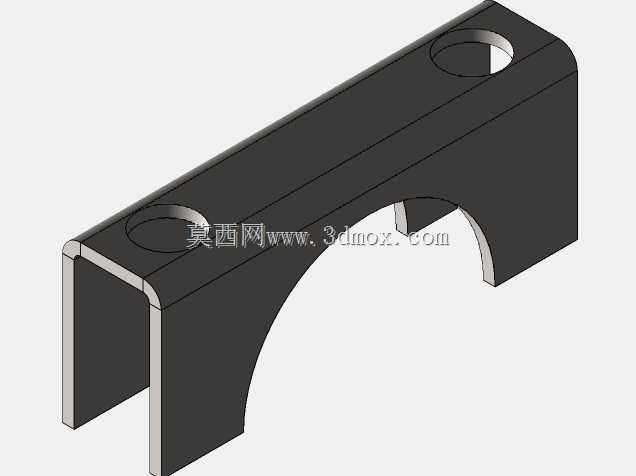

　　设计思路上，这款结构优先考虑了安装的便捷性与夹紧的可靠性：U型弯的圆弧段内径与适配的38.10毫米圆管外径做了匹配设计，安装时圆弧段可以自然贴合圆管下半周，避免局部应力集中压伤管壁；压块采用了平板加内凹弧面的结构，平板部分用于贴合安装基面或者相邻的固定件，内凹弧面则与圆管上半周贴合，增大接触面积的同时降低单位面积的压应力，避免薄壁管材被夹变形；两个直段的螺纹长度预留了足够的调节余量，既可以适配不同壁厚的安装支架，也能在加装减震垫片的时候依然有足够的螺纹啮合长度保证锁紧力。六角螺母选用标准M8规格，市场通用性极强，现场安装不需要特殊工具，普通活动扳手或者开口扳手即可完成锁紧操作。

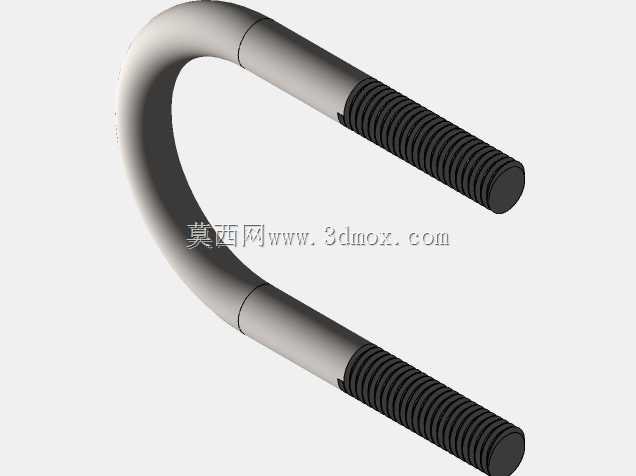

　　外形尺寸与安装边界方面，U型弯的内圆弧直径严格适配38.10毫米的圆管，两个螺纹直段的中心距与压块上的两个过孔中心距保持一致，过孔直径略大于M8螺纹大径，既保证装配时U型杆可以顺利穿过压块，也不会因为间隙过大导致压块锁紧时出现偏斜。安装时需要预留的操作空间主要集中在两个螺纹端的外侧，预留出扳手拧动螺母的空间即可，不需要额外的大空间操作位，适合在管线排布密集的狭小空间内使用。压块的厚度经过核算，在M8螺纹标准预紧力下不会出现弯曲变形，保证长期使用过程中夹紧力不会因为压块塑性变形出现衰减。U型杆的弯曲圆角做了平滑过渡，避免弯曲位置出现应力集中导致受力断裂，直段部分的螺纹滚压加工成型，螺纹强度比车削螺纹更高，适合反复拆装的工况。

　　在实际选型使用时，需要注意这款夹件的适配管径为38.10毫米，不可用于固定直径偏差过大的管材，否则会出现贴合不良、夹紧力不足的问题；如果用于固定有振动的管路，建议在压块与管材之间加装橡胶减震垫，既可以提升摩擦力避免滑移，也能隔绝振动传递到安装机架上，降低管路振动带来的噪音与松动风险。两个螺母锁紧时需要交替拧紧，保证压块两侧的下压量一致，避免单侧受力过大导致压块偏斜、U型杆出现单侧过载的情况。
