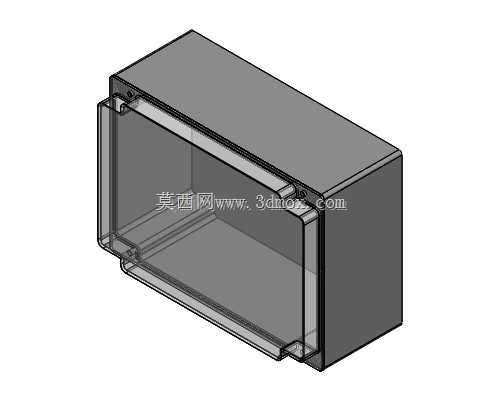

IP65防护等级带透明视窗塑料电气壳体

　　这款带透明视窗的塑料防护壳体，是户外工业电气安装场景里的常用配套部件，日常在户外传感器安装、小型工控模块防护、现场接线分线、低压电气元件外置安装的场景中十分常见。做现场电气配套的工程师都清楚，户外安装的电气部件最怕两点，一是雨水、扬尘侵入壳体内部造成元件短路、触点氧化，二是日常巡检时需要频繁开盖查看内部元件状态，不仅增加运维工作量，反复开合还会破坏壳体密封性能，这款壳体的设计刚好针对性解决了这两个现场痛点。

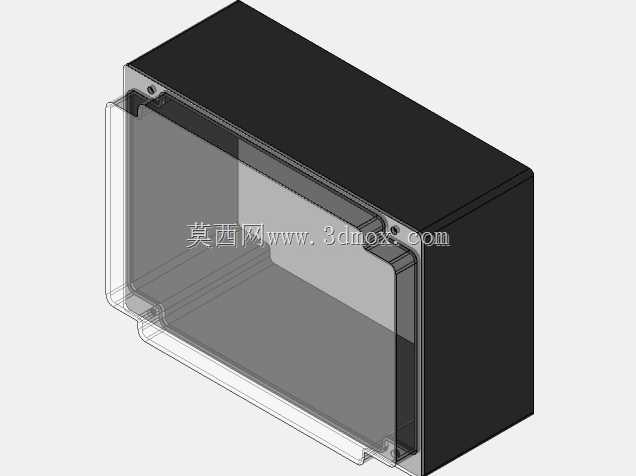

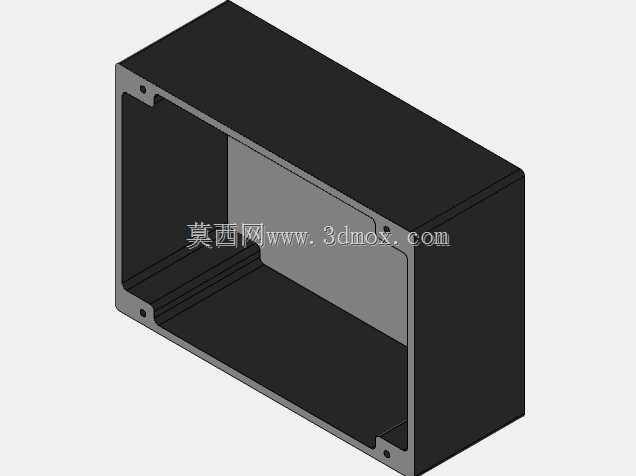

　　从设计逻辑来看，这款壳体采用上下扣合的装配结构，主体盒身采用不透明工程塑料注塑成型，盒盖位置集成整块透明视窗，不需要打开盒盖就能直接观察内部元件的运行状态、指示灯显示情况，日常巡检时站在安装位置旁就能确认内部设备是否正常工作，省去了反复拆装密封盖的步骤。IP65的防护等级意味着壳体可以完全阻挡粉尘侵入，同时能够承受任意方向的低压喷水冲洗，完全适配户外露天安装、车间多尘潮湿、沿海高盐雾这类对防护要求较高的安装场景，不需要额外加装防雨外罩就能直接使用。

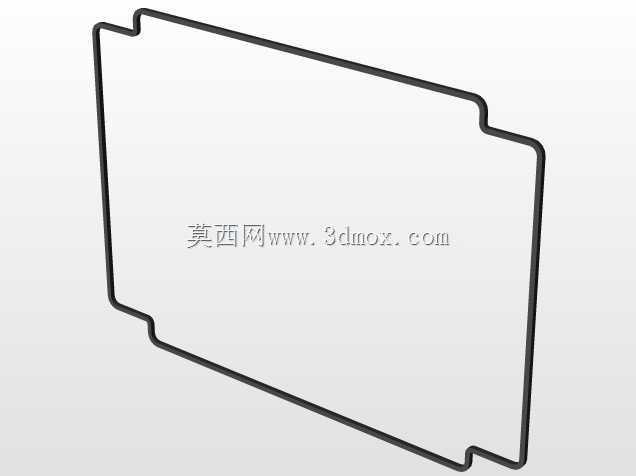

　　尺寸方面这款壳体的外部边界为200X140X140mm，内部安装空间规整，没有多余的加强筋凸起占用有效容积，内部可以容纳小型PLC模块、信号隔离器、接线端子排、小型传感器变送模块这类常规工控元件，安装时可以根据内部元件的尺寸，在盒底预留的安装柱上打孔固定，也可以搭配通用导轨安装条固定标准导轨式电气元件。壳体的扣合边缘设计有整圈密封槽，装配时配套嵌入发泡橡胶密封圈，盒身与盒盖通过四周的螺丝孔位锁紧，锁紧后密封胶条被均匀压缩，能够长期保持稳定的密封性能，不会因为温度变化、壳体轻微形变出现密封失效的问题。

　　在实际选型应用时，这款壳体可以作为户外温湿度传感器、压力变送器的外置防护壳，将变送模块安装在壳体内部，线缆通过壳体侧面预留的防水格兰头接入，既可以保护内部电子元件不受户外环境侵蚀，透明视窗还能直接观察模块上的数值显示，不需要开盖就能读取实时参数。在车间生产线的现场改造项目里，这类壳体也常被用来安装分布式IO模块、小型继电器组，直接固定在设备旁的支架上，不需要额外制作安装机柜，能够大幅降低现场改造成本，缩短施工周期。透明视窗采用耐紫外线的透明工程塑料材质，长期在户外日晒环境下不会出现发黄、开裂、透明度下降的问题，能够长期保持清晰的观察效果，壳体主体的塑料材质也具备良好的耐腐蚀性，在化工车间、污水处理厂这类存在腐蚀性气体的场景中也能稳定使用，不会像金属壳体那样出现锈蚀掉漆的问题。

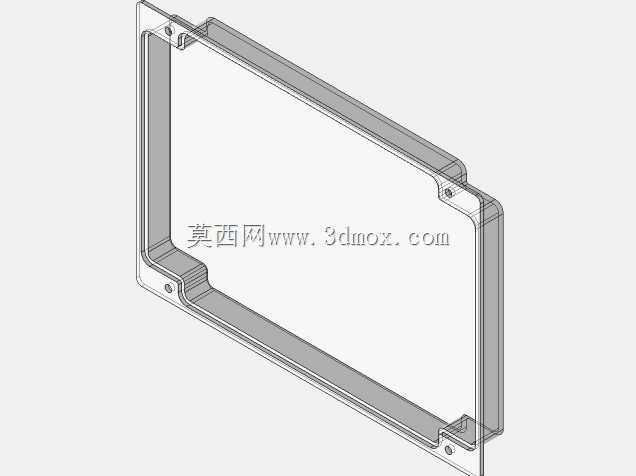

　　从建模设计的角度来看，这款壳体的三维模型完整还原了注塑件的拔模角度、壁厚均匀性、密封槽结构、安装柱位置、螺丝孔位的细节，结构工程师在做项目选型时，可以直接将模型调入装配体中，核对安装尺寸、预留操作空间、设计配套的安装支架，不需要重新测绘建模，能够有效提升设计效率。模型中也还原了透明视窗与盒盖的装配关系、密封圈的安装位置，在做结构验证时可以直接模拟扣合状态，检查装配干涉情况，确认密封结构的压缩量是否符合设计要求，避免后期开模或者选型安装时出现配合问题。
