12毫米外螺纹六角电缆密封固定接头

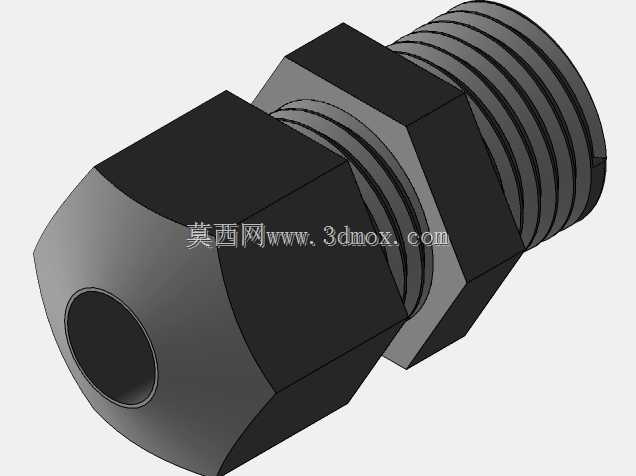

　　在工业现场的传感器布线、仪表柜进出线、小型机电设备的线缆引接场景里，这类穿线固定接头是很容易被忽略但直接影响防护等级的基础零件。日常做设备结构设计时，很多新手容易只关注主体功能件的选型，忽略线缆穿出位置的固定与密封，最后现场调试时出现线缆被拉扯松脱、粉尘水汽顺着穿线间隙进入壳体内部的问题，轻则信号干扰，重则内部电路短路烧损元件。这个12mm规格的电缆固定接头，适配1/2英寸的安装螺纹，刚好对应工业领域常用的壳体穿线孔尺寸，不管是传感器的尾部出线固定，还是小型气动控制盒的线缆引出口，都能直接匹配安装，不用额外扩孔或者加装转接头。从结构设计来看，接头整体采用外螺纹加六角主体的构型，六角部位的对边尺寸是按照标准紧固件的扳手空间预留的，

　　现场安装时用普通开口扳手就能锁紧，不需要特制工装，外螺纹段的长度兼顾了不同壁厚的安装板，从1mm厚的薄钣金电控箱到5mm厚的铸铝传感器壳体，都能通过配套的锁紧螺母完成固定，不会出现螺纹啮合长度不足导致的松动问题。接头内部的密封结构采用锥面压紧的设计思路，当尾部的压紧螺帽旋紧时，内部的弹性密封环会均匀抱紧穿过的电缆外层，既可以固定线缆位置，承受一定的轴向拉扯力，避免线缆受外力时把内部接线端子扯脱，又能填充线缆和接头内壁的间隙，达到IP65级别的防尘防水效果，适合在有粉尘飞溅、偶尔淋水的工业现场使用。做三维建模的时候，这个零件的细节处理很考验对实际工况的理解，比如外螺纹段的收尾处做了退刀槽设计，避免锁紧螺母拧到螺纹末端时出现卡滞，

　　六角主体的棱边做了微小的倒角，既去除加工毛刺，也避免安装时划伤操作人员的手部，尾部压紧螺帽的滚花深度做了合理控制，如果是需要徒手预紧的场景，滚花能提供足够的摩擦力，不会出现打滑，同时滚花的纹路不会过于尖锐，不会割破安装人员的手套。在实际选型应用中，这个规格的接头适配外径10-14mm的常规柔性电缆，不管是传感器的信号电缆，还是小型设备的动力电源线，都能匹配使用，安装时只需要在设备壳体上开出对应尺寸的穿线孔，把接头外螺纹段从壳体外侧穿入，内侧拧上锁紧螺母固定，再把电缆从接头中心孔穿过，最后旋紧尾部的压紧螺帽即可，整个安装过程不需要复杂的操作，普通的现场运维人员就能完成。很多人觉得这类小零件不需要精确建模，

　　其实在做设备整体装配校验的时候，如果接头的尺寸建模不准，很容易出现安装后和周边的结构件干涉，比如接头六角部位和旁边的线槽距离过近，导致扳手没有操作空间，或者尾部压紧螺帽的长度预留不足，导致线缆弯折半径不够，长期使用后线缆外皮出现疲劳破损。这个模型在建模时还原了所有关键安装尺寸，包括外螺纹的大径小径、六角主体的对边尺寸、整体的轴向长度、内部穿线孔的通径，在做装配设计时可以直接调取使用，不需要反复核对尺寸修改，能有效减少设计阶段的错漏。在户外使用的小型传感设备里，这类接头的可靠性直接决定了设备的整体使用寿命，很多现场的传感器故障不是因为传感元件本身损坏，而是出线位置的密封失效，导致雨水顺着线缆流进传感器内部，腐蚀内部的电路板，选用尺寸匹配、结构合理的电缆固定接头，能大幅降低这类故障的发生概率。在做设备的布线设计时，还要注意接头安装后的线缆弯曲半径，这个接头的尾部出口做了圆弧过渡，不会出现尖锐的棱角割伤线缆外皮，线缆穿出后可以顺着接头的轴向自然弯折，不会出现死折，保证线缆内部的芯线不会因为长期弯折出现断芯的问题。
