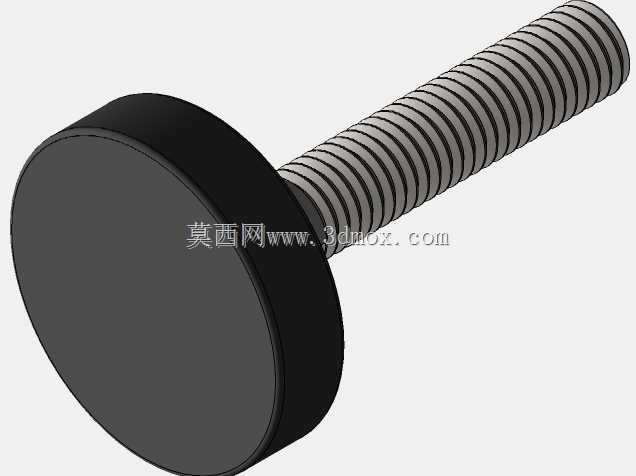

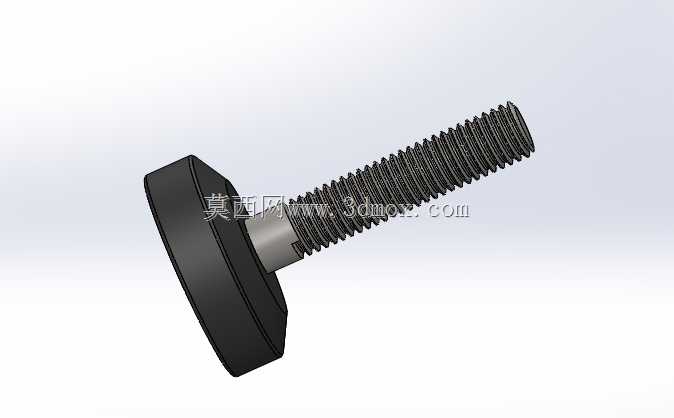

M8X40橡胶调平支撑脚结构设计

　　这款M8规格的橡胶调平支撑脚，是轻载工业设备、工装台架、检测仪器底座调平场景中极为常用的支撑构件，日常在实验室仪器架、小型输送线支线、电子装配工作台、食品加工轻型操作台的底部安装场景中随处可见，核心作用是抵消安装地面的平面度误差，让设备整体保持水平状态，避免因台面倾斜导致的物料滑移、检测数据偏差、运转部件偏磨等问题。从结构设计逻辑来看，构件分为两个核心功能段，上部为M8公称直径的全螺纹螺柱，螺纹段有效长度40mm，螺纹精度选用6g级普通公制粗牙螺纹，适配市面上绝大多数标准M8内螺纹安装孔，不需要额外加工定制连接位，安装时直接旋入设备底部预设的螺纹孔即可，通过旋转螺柱的旋入深度，就能单支独立调整支撑高度，

　　单支可调行程覆盖0-30mm范围，足够应对普通工业地坪3mm/㎡以内的平整度偏差。下部的橡胶底座采用圆盘式结构，底座直径设计为32mm，增大与地面的接触面积，降低单位面积对地压力，即使在环氧地坪、PVC地坪、瓷砖地面等易刮花的商用地面使用，也不会压出凹痕或刮伤地面表层；橡胶材质选用邵氏硬度65度的丁腈橡胶，兼顾承重支撑的刚性与接触缓冲的韧性，既可以吸收设备运转产生的微幅振动，阻断振动向地面传递的路径，也能增大底座与地面的静摩擦系数，避免设备受水平外力时出现滑移移位。设计时特意在橡胶底座与金属螺柱的衔接位置做了嵌装式结构，金属螺柱的下端嵌入橡胶底座内部10mm深度，嵌装段做了滚花处理，增大金属与橡胶的结合力，

　　避免长期承重调节时螺柱与橡胶底座出现松脱转位；橡胶底座的下表面做了细密的同心圆防滑纹路，进一步提升接触摩擦力，即使地面存在少量浮尘或轻微油污，也能保持足够的防滑阻力。从安装边界来看，单支支撑脚的额定承重为80kg，四支组合使用时可稳定支撑300kg以内的轻型设备，安装时需要在设备底部预留直径不小于9mm的螺纹安装孔，孔深不小于15mm，确保螺柱旋入后有足够的啮合长度，不会因承重出现螺纹滑牙；调平操作时不需要额外工具，直接手持橡胶底座旋转即可调整高度，调平到位后如果需要长期固定，可以在螺柱上搭配一个M8薄型锁紧螺母，旋紧至设备底面即可锁死支撑高度，避免设备运行振动导致螺柱回转松脱。这类支撑脚相比全金属调节脚，

　　最大的优势是不需要额外加装防滑脚垫，橡胶底座本身就具备绝缘、防滑、减震的多重功能，在电子检测设备、防静电工作台的应用场景中，还能起到一定的静电泄放辅助作用，避免静电积累对精密电子元器件造成损伤；同时橡胶材质的耐水、耐弱腐蚀性能，也让它可以在潮湿的车间环境、普通洁净车间环境中长期使用，不会出现金属底座常见的锈蚀污染地面的问题。建模过程中，螺纹段采用简化的装饰螺纹线配合真实牙型轮廓的折中处理方式，既保证装配干涉检查时螺纹啮合尺寸的准确性，也不会因为全牙型的细密特征导致模型文件过大，影响装配体的运行流畅度；橡胶底座的边缘做了R2的圆角过渡，避免安装调整时锐边划伤操作人员手部，底座上表面做了1.5度的微锥面，让橡胶受压时的形变集中在底座中部，不会出现边缘过度外翻导致的支撑不稳问题。
