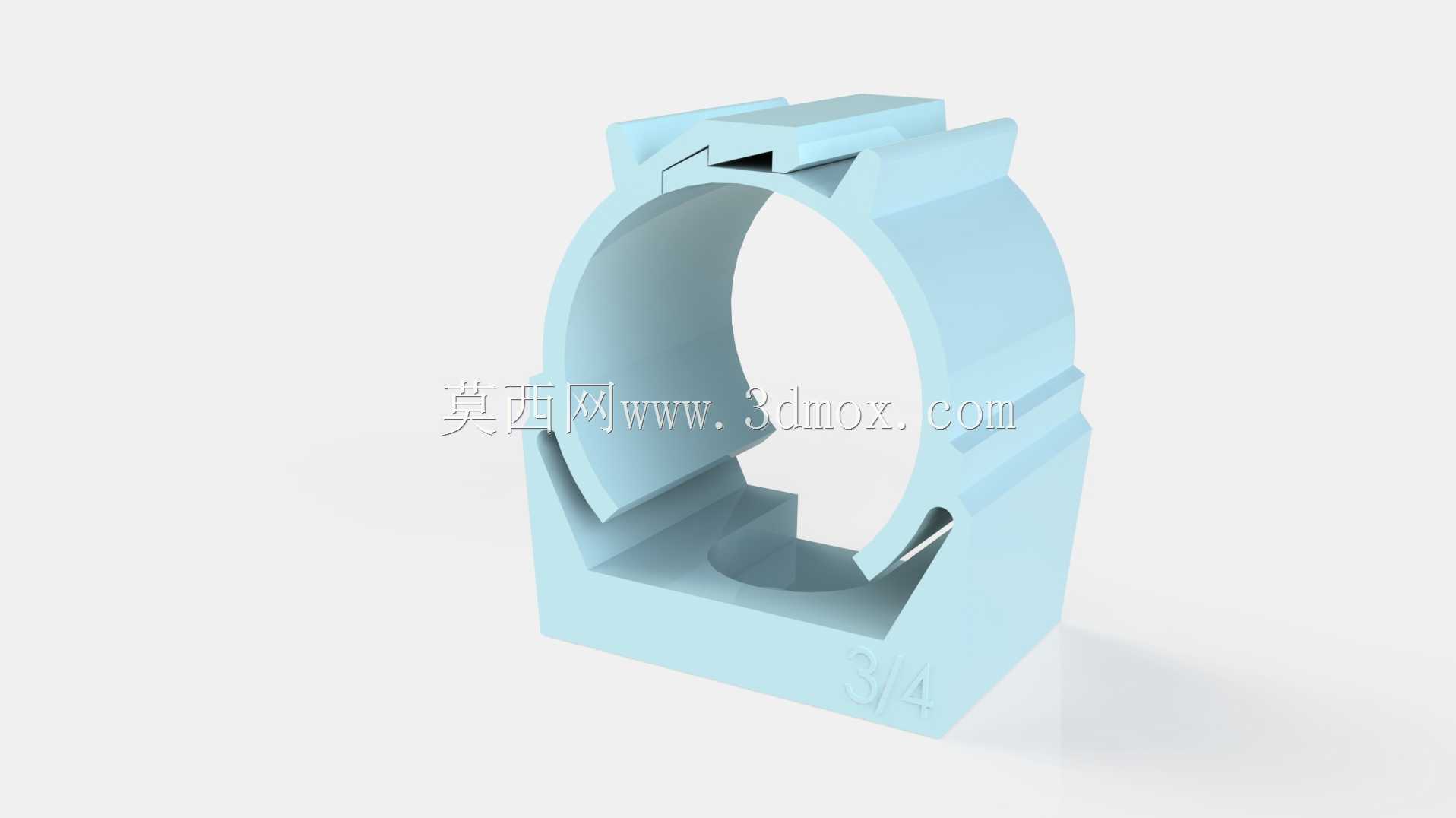

　　在工业现场的仪表管路布设、小型气动回路排布、实验室气路搭建场景里，这类快装式管卡的使用频率远高于传统螺栓锁紧的管夹，尤其适合后期运维需要频繁拆装调整管路走向的工位，不用额外携带紧固工具，徒手就能完成管路的装拆固定，能大幅缩短现场布线的作业时长。从结构设计来看，这款管夹采用一体式开口弹性结构，主体为带安装基座的C型夹持环，基座底部做了平整的安装贴合面，能直接贴附在安装板、墙面或者设备型材表面，不需要额外加工适配的安装槽位，夹持环的开口处做了向内收拢的导向倒角，管路压入时能顺着倒角撑开弹性环体，到位后环体依靠自身弹性回弹抱紧管路外壁，不会出现松脱移位的问题。夹持环的内壁没有做额外的防滑齿纹，是光滑的圆弧接触面，这种设计主要是针对PVC、

　　PPR这类薄壁塑料管路，避免齿纹压伤管壁造成管路开裂漏液，同时光滑接触面也不会阻碍管路因热胀冷缩产生的微量轴向位移，减少管路接口处的应力集中。环体外侧做了两道环形加强筋，刚好对应3/4管径的夹持受力位置，能提升环体的径向抗形变能力，就算长期夹持管路产生应力松弛，加强筋也能维持足够的抱紧力，不会出现管夹松垮管路下坠的情况。安装基座和夹持环是一体成型的结构，没有拼接缝隙，基座上预留的安装位可以适配自攻螺丝或者扎带固定，不管是在混凝土墙面、金属型材板还是木质安装基面上都能完成固定，安装边界的适配性很强。从尺寸边界来看，这款管夹适配的是公称直径3/4英寸的常规管路，对应的管路外径在26-27mm区间，

　　夹持环的自然状态下内径比适配管路外径小0.8-1mm，依靠过盈配合产生的弹性抱紧力固定管路，整体的安装高度从基座底面到夹持环顶端不超过40mm，横向占用宽度不超过35mm，在密集排布管路的场景里，相邻管夹的安装间距可以控制在50mm以内，不会出现空间干涉的问题。设计时特意将开口位置设置在夹持环的斜上方，而不是正上方或者正侧面，这样管路压入时的施力方向是斜向下，刚好对准基座的支撑方向，不会因为压入时的反作用力让基座翘起，安装时的受力更合理。另外在夹持环的开口两端做了加厚的挡边，一方面是避免开口处应力集中导致反复拆装后出现断裂，另一方面当管路受到侧向冲击力时，加厚挡边能挡住管路不会从开口处滑脱。

　　这类管夹大多采用改性PP或者尼龙材质注塑成型，本身具备一定的耐酸碱腐蚀能力，在普通的工业环境、民用给排水管路布设里都能使用，不需要做额外的表面防腐处理，相比金属管夹重量更轻，也不会出现锈蚀污染管路的问题。在实际选型使用时，要注意匹配对应的管路外径，不能用这款管夹去夹持外径偏差超过2mm的管路，不然会出现抱紧力不足或者无法压入的情况，安装时基座的贴合面要尽量平整，如果安装面存在明显凹凸，会导致基座受力不均，长期使用可能出现基座断裂的问题。对于需要走高温介质的管路，要确认管夹材质的耐温范围，普通PP材质的管夹长期使用温度不要超过70摄氏度，不然材质软化会丧失抱紧力。在三维建模过程中，这类弹性卡扣类零件要重点关注开口处的形变余量设计，过盈量的设置要结合材质的弹性模量来计算，过盈量太大会导致装配困难，甚至压入时出现零件断裂，过盈量太小则抱紧力不足，达不到固定管路的作用，同时加强筋的厚度要和主体壁厚保持均匀，避免注塑成型时出现缩痕影响零件强度。
