1寸双活接PVC手动球阀结构设计

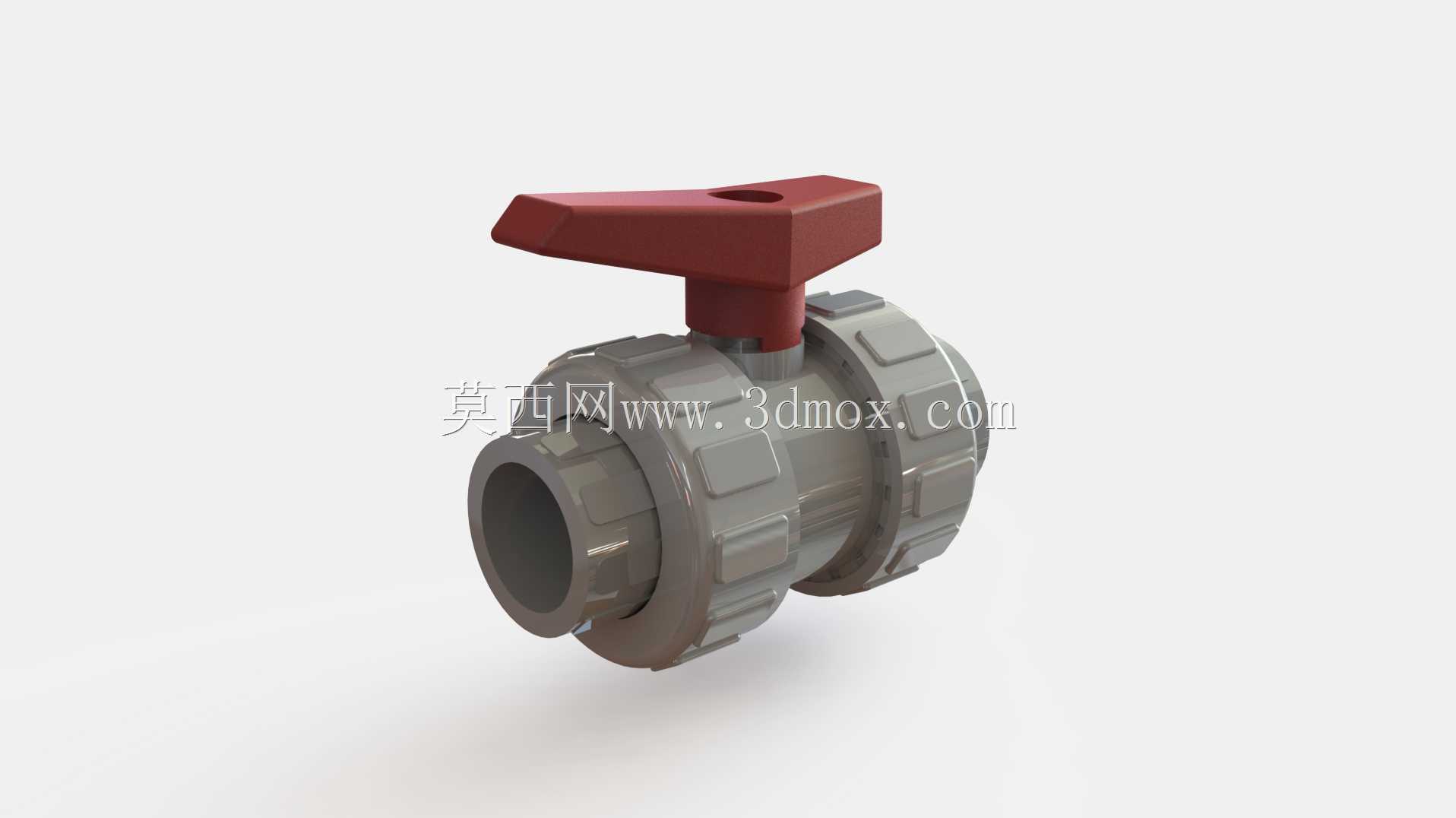

　　这款1英寸规格的双活接PVC球阀，是民用给排水、化工弱酸弱碱流体输送、小型水处理管路系统里的常用通断控制部件，日常在楼宇家装给水支路、泳池循环管路、实验室酸碱废液排放、农用灌溉支管等场景都能见到它的身影，核心作用就是在管路系统中实现介质通路的全开或全关操作，因为PVC材质本身的耐腐特性，它不适合用来做精准的流量调节，长期半开状态容易导致阀座受介质冲蚀出现密封失效的问题，这点是选型时需要特别注意的边界条件。

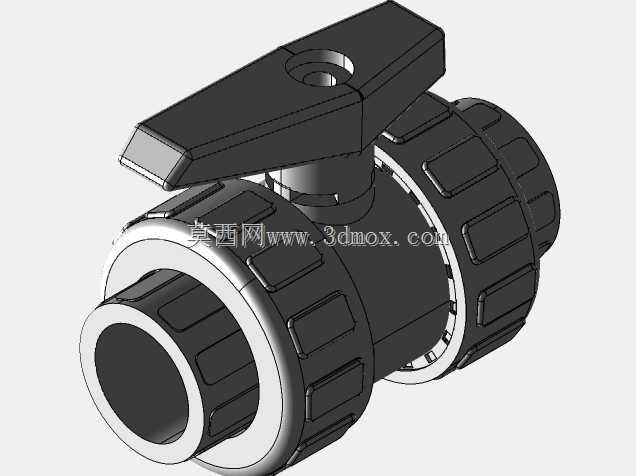

　　从结构设计逻辑来看，这款球阀采用了最经典的浮动球结构，球体本身没有固定的转轴支撑，在介质压力作用下球体可以向出口侧阀座产生微小位移，紧紧压在出口端的密封面上，保证低压工况下也能有可靠的密封效果，相比固定球结构，浮动球的零件数量更少，装配工序更简单，也更适配PVC这种注塑成型的材质加工特性，不需要额外设计复杂的金属支撑嵌件就能满足1.0MPa公称压力下的使用要求。阀体部分采用双活接的连接形式，两端的活接螺母可以独立旋转，安装的时候不需要转动整段管路或者阀体本身，只需要将两端管路对准阀体接口后拧紧活接螺母即可完成装配，相比粘接式的固定PVC球阀，它的后期维护拆卸非常方便，不需要锯断管路就能更换阀件，这也是它在需要后期检修的管路场景中被优先选用的核心原因。

　　外形与安装边界方面，这款1寸球阀对应的是DN25的公称通径，两端活接的内孔适配外径32mm的PVC给水管，阀体主体的最大外径在62mm左右，手柄在全开状态下的总高度约为85mm，手柄旋转90度即可完成全开全关的切换，安装时需要预留出手柄操作的空间，手柄旋转路径上不能有其他管路或者结构件遮挡，否则会导致阀门无法完全开关到位。活接螺母的对边尺寸为48mm，安装时可以使用普通活动扳手拧紧，不需要定制专用工装，拧紧力矩控制在15N·m左右即可，过大的力矩容易导致PVC螺母开裂，过小则会出现接口渗漏的问题。

　　密封结构上，球体与阀体之间采用两道PTFE材质的阀座密封圈，PTFE的摩擦系数低，手柄操作扭矩小，同时耐绝大多数酸碱介质的腐蚀，和PVC阀体的适配性很好；阀杆部位采用两道O型圈进行径向密封，阀杆底部设计有防吹出结构，即使管路内存在压力，阀杆也不会被介质压力顶出阀体，避免出现介质泄漏的安全隐患。手柄采用增强PP材质注塑成型，红色的外观是行业内通用的球阀标识，手柄表面设计有防滑的纹理，同时手柄上开有指示孔，当手柄方向和管路方向平行时代表阀门全开，垂直时代表全关，现场操作人员不需要额外查看标识就能快速判断阀门的开关状态。

　　建模过程中需要特别注意的细节是活接螺母与阀体之间的卡扣结构，活接螺母通过内侧的环形凸台卡在阀体两端的限位槽内，既可以自由旋转又不会从阀体上脱落，建模时需要预留0.2-0.3mm的装配间隙，保证螺母旋转顺畅不会出现卡滞；球体的通孔直径和公称通径保持一致，属于全通径球阀，介质流过时的流阻非常小，不会出现明显的压力损失，也不容易在阀腔内积存杂质，适合输送带有微小固体颗粒的流体介质。另外阀体两端的活接内设计有橡胶密封垫的安装槽，安装时需要配套对应规格的三元乙丙或者丁腈橡胶平垫，靠活接螺母的压紧力实现接口处的端面密封，建模时密封垫的压缩量设计在30%左右，既能保证密封效果又不会因为压缩量过大导致橡胶垫永久变形失效。

　　从实际使用的工况适配来看，这款球阀的适用介质温度范围在0-60摄氏度，不能用来输送高温流体，否则PVC材质会出现软化变形，导致密封失效甚至阀体开裂；在户外使用时需要增加遮光防护，长期紫外线照射会加速PVC材质的老化，降低阀体的机械强度。整体结构没有复杂的异形曲面，所有零件都适配注塑成型的工艺要求，壁厚设计保持均匀，主体壁厚在3.5mm左右，既满足强度要求又不会造成材料的浪费，加强筋的位置都设计在阀体的受力部位，比如活接限位槽、阀杆安装孔的周边，避免注塑成型时出现缩痕或者应力集中的问题。
