小型1/8英寸进气气源处理空气过滤装置

　　在小型气动回路、实验室气动测试台、桌面型自动化送料机构这类对气源洁净度有基础要求、安装空间又相对局促的应用场景里，这类小通径空气过滤装置是气源处理段的核心基础元件。不同于大流量工业生产线用的大口径过滤设备，这款1/8英寸进气规格的过滤器，主要适配耗气量在每分钟几十升区间的小型气动系统，承担着滤除压缩空气中夹带的液态水滴、固态粉尘、管路锈蚀碎屑的核心作用，避免杂质进入后续的调压阀、电磁阀、小型气缸等精密气动元件，造成阀芯卡滞、密封件磨损、执行元件动作卡顿等常见故障。

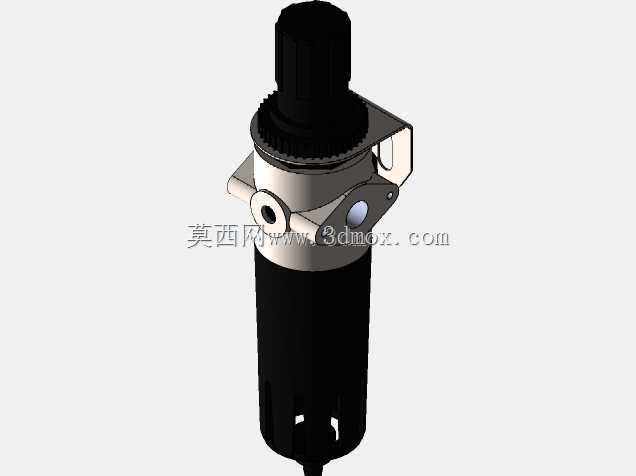

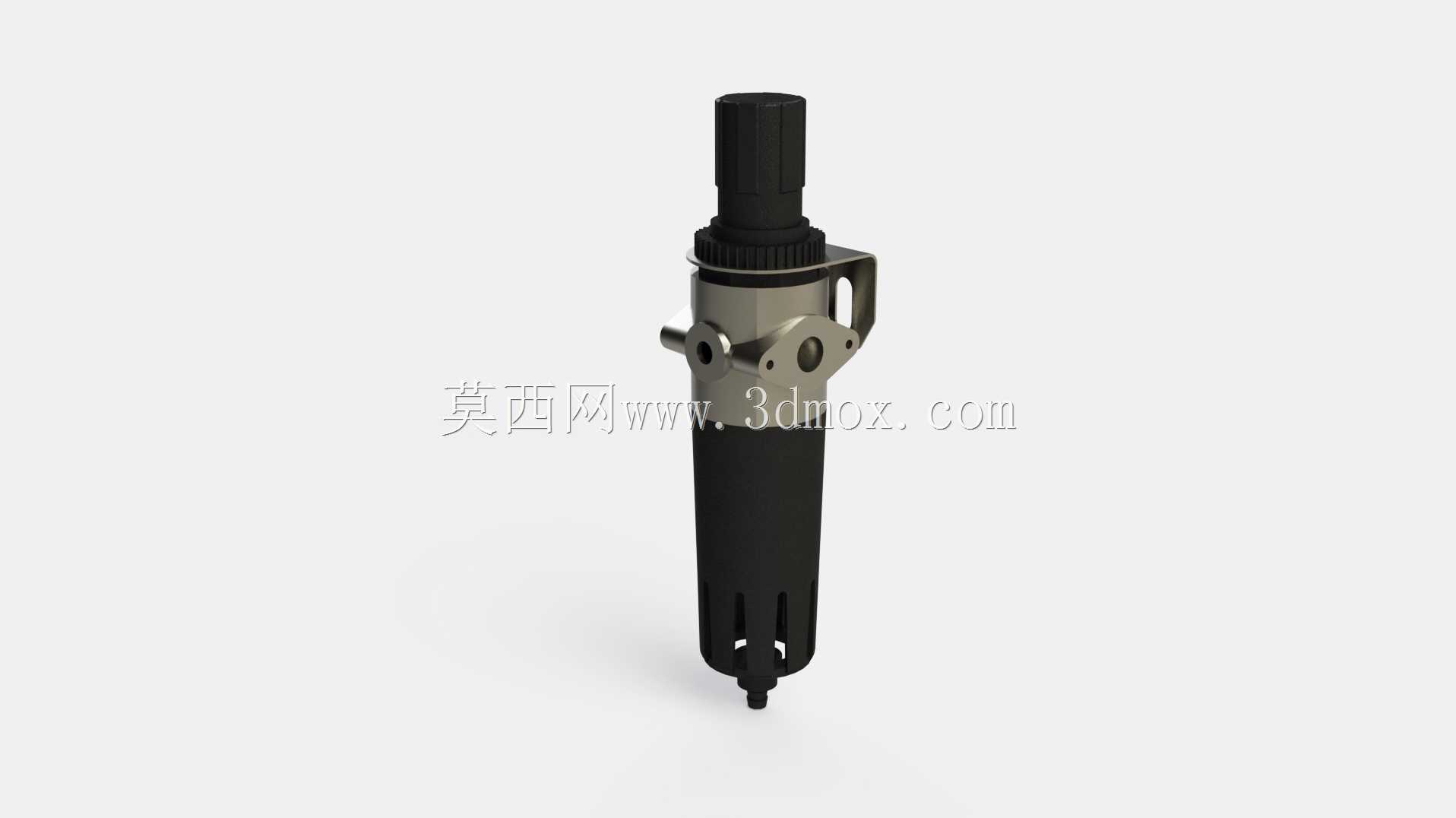

　　从结构设计逻辑来看，这款过滤装置采用了上下分体式的经典布局，上部集成了调压旋钮与安装支架，中部为铸铝材质的阀体流道，下部是透明材质的滤杯与底部排污结构。上部的滚花调压旋钮做了防滑纹理处理，现场调试时无需额外工具即可手动调整输出压力，旋钮旁的锁紧结构可以避免设备运行过程中因振动出现压力漂移。中部阀体的侧向安装支架预留了两个标准安装孔，既可以通过支架将过滤器固定在设备型材面板上，也可以直接利用阀体上的接口串联在气路中，两种安装方式可以适配不同的设备布局需求，不会因为安装形式限制造成气路弯折。阀体上的进出气口采用1/8英寸标准管螺纹，和市面上同规格的气动接头完全通用，不需要单独定制转接件，现场配管时可以直接选用常规的快插接头或者金属卡套接头，降低现场安装的配件成本。

　　下部的滤杯采用高强度透明工程材质，日常巡检时可以直接观察到杯内的积液高度与滤芯污染情况，不需要拆解设备就能判断是否需要排污或者更换滤芯。滤杯底部的手动排污阀采用按压式结构，日常维护时只需要按压阀杆即可排出杯内积存的冷凝水，不需要将滤杯完全拧下，减少维护过程中对气路密封性的影响。内置的过滤元件采用梯度孔隙结构，外层大孔隙拦截大颗粒杂质，内层小孔隙滤除细微粉尘，在保证过滤精度的同时尽可能降低气阻，避免因为过滤器本身的压力损失造成系统供气压力不足。

　　从安装边界尺寸来看，这款过滤器的整体径向尺寸控制在较小范围内，当多片阀岛或者多个小型气动元件密集排布时，相邻元件之间预留20mm的间隙即可完成安装，不会出现相邻元件干涉的问题。轴向总长度也适配小型设备的安装腔深度，即使是安装在桌面型设备的薄型电控柜侧面，也不会因为器件过长突出柜体影响外观。在气路排布设计时，需要注意这款过滤器的进气方向为阀体侧向水平进气，出气方向与进气方向同轴，滤杯垂直向下，安装时必须保证滤杯朝下的垂直度偏差不超过5度，否则杯内的积液会被气流裹挟进入下游气路，失去过滤分离的作用。

　　在实际选型匹配时，需要结合系统的最大耗气量来确认这款过滤器的通径是否满足需求，1/8英寸的通径在0.6MPa工作压力下的额定流量可以覆盖大部分小型气动执行机构的用气需求，如果系统中有多个气缸同时动作的工况，需要核算总耗气量避免过滤器通径不足造成气路压损过大。另外在低温环境下使用时，需要注意滤杯材质的适用温度范围，避免环境温度过低造成滤杯材质脆裂，同时要适当缩短排污周期，防止滤杯内的冷凝水结冰堵塞流道。

　　这款过滤装置的结构设计充分考虑了小型气动系统的使用需求，没有冗余的功能结构，所有结构特征都围绕安装便捷、维护简单、运行可靠这几个核心需求展开，阀体的流道设计做了圆弧过渡，减少气流在阀体内的湍流损失，外部的棱角都做了倒角处理，避免安装过程中划伤操作人员。安装支架的厚度经过强度校核，在设备正常振动的工况下不会出现支架断裂或者固定松动的问题，滤杯和阀体之间的密封采用径向密封圈结构，相比端面密封的容错率更高，即使多次拆装维护也能保证密封可靠性，不会出现漏气问题。
