撬装式反渗透水处理集成装置

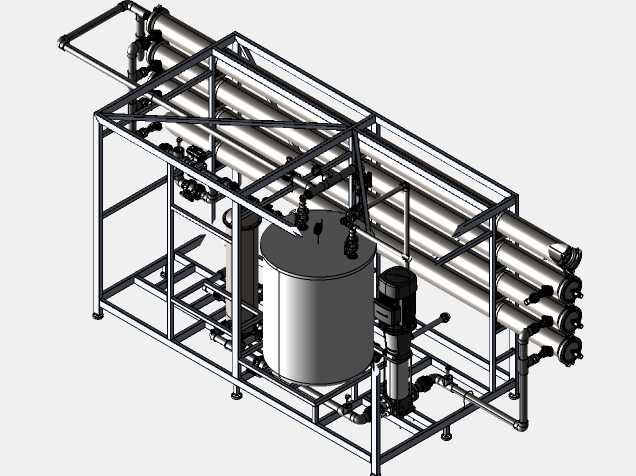

该套集成水处理装置主要面向工业纯水制备、中水回用、饮用水深度净化等应用场景，可广泛配套于电子制造、食品加工、制药生产、化工循环水系统等需要稳定达标净水供给的生产环节，承担原水脱盐、杂质滤除、水质纯化的核心处理功能，能够有效去除原水中的溶解盐类、胶体、微生物、有机物等杂质，产出符合不同生产工艺要求的净化水体。整套装置采用撬装集成化设计思路，将膜处理单元、增压单元、储药单元、管路阀组、支撑框架全部整合在同一钢制底座框架内，无需现场分散组装各个功能部件，运抵现场后仅需对接原水进水口、净水出水口、排污口以及供电接口即可投入运行，大幅降低现场安装的施工周期与管路对接难度，同时紧凑的集成布局也有效压缩了设备的整体占地空间，适配厂房内有限的设备安装区域。装置核心处理段采用多支横向排布的反渗透膜组件，按照处理流量要求成列布置在框架上层区域，膜组件两端通过专用端盖与集水管路连通，配合框架中层设置的立式储药罐完成药剂投加、水质调节的预处理流程，高压增压泵紧邻储药单元布置，通过优化管路走向缩短泵体到膜组件的输送距离，减少管路沿程压力损失，提升增压效率。框架采用型钢焊接成型，整体做防腐防锈处理，各个功能部件的安装位置均预留足够的操作维护空间，膜组件周边预留膜元件更换的操作间隙，泵体、阀组位置预留检修操作面，底部支撑脚设置可调结构，可适配现场地面的不平整情况，保证设备运行时的整体稳定性。管路系统按照工艺流向分层排布，不同功能的管路通过合理的走向规划避免交叉干涉，各个管段配套对应的控制阀件，可实现运行状态切换、压力调节、排污冲洗等操作，整体布局兼顾工艺合理性与操作便捷性，能够满足长期连续稳定运行的使用需求。
