多规格滚动轴承三维结构设计模型

项目分类:通用机械零部件 发布时间:2022-03-03 ID:568059
  • 多规格滚动轴承三维结构设计模型
  • 多规格滚动轴承三维结构设计模型
  • 多规格滚动轴承三维结构设计模型
  • 多规格滚动轴承三维结构设计模型

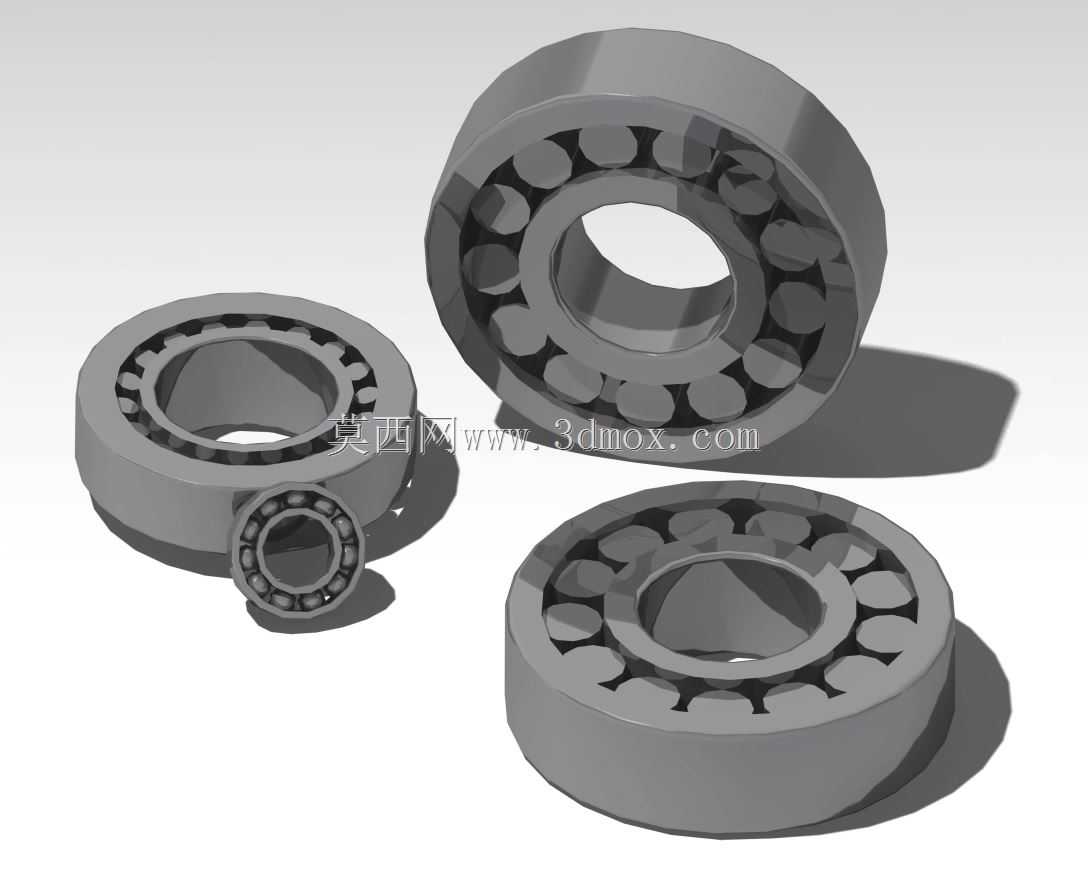

  在各类旋转类机械设备的传动系统中,轴承是承担径向载荷、降低转轴运行摩擦阻力的核心支撑部件,本次呈现的不同规格滚动轴承结构,覆盖了从微型仪表到中型传动设备的多场景使用需求。从实际工程应用来看,这类轴承广泛适配于电机输出端、机床主轴、输送线辊筒、减速机输入输出轴等需要连续旋转作业的工位,不同尺寸的轴承对应不同的载荷等级与转速区间,微型款可用于精密仪表的小载荷旋转支撑,大尺寸款可承担中型传动设备的径向与少量轴向复合载荷。

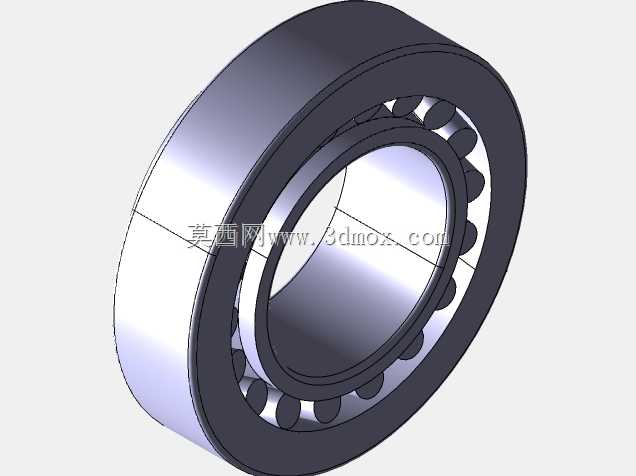

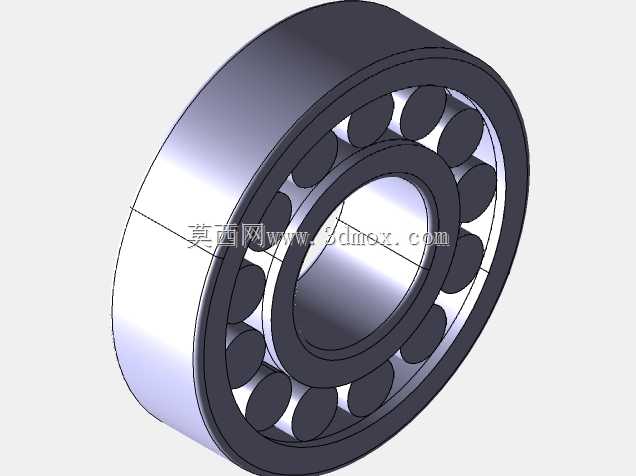

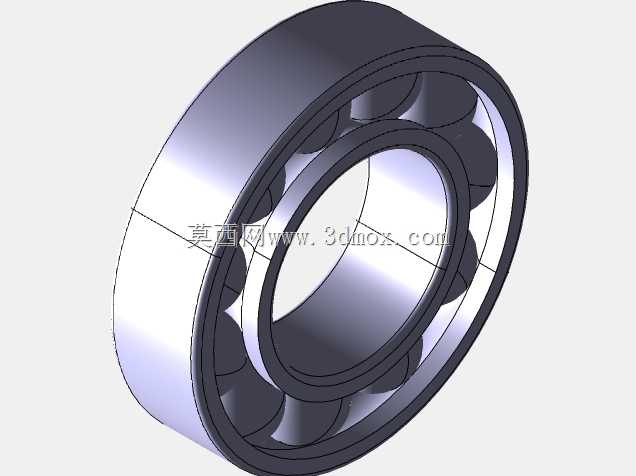

  从结构设计逻辑来看,这类滚子轴承采用内圈、外圈、滚动体、保持架的经典分体式结构,内圈与转轴过盈配合随轴同步转动,外圈与设备轴承座过渡配合起到固定支撑作用,圆柱形滚动体均匀排布在内外圈的滚道之间,将转轴运转时的滑动摩擦转化为滚动摩擦,大幅降低运行过程中的能量损耗与部件磨损。保持架的作用是将相邻滚动体均匀分隔,避免滚动体在运转过程中相互接触产生额外摩擦与卡滞,同时引导滚动体在滚道内平稳循环滚动,保证轴承运转的同轴度与稳定性。

  在外形尺寸与安装边界层面,不同规格的轴承对应不同的内径、外径与宽度参数,选型时需要匹配转轴的轴径尺寸、轴承座的安装孔位尺寸,同时预留合理的配合公差:内圈与轴的配合通常选用基孔制过盈配合,保证运转时内圈与轴不发生相对滑动;外圈与轴承座的配合选用基轴制过渡配合,方便安装拆卸的同时避免外圈在轴承座内出现周向转动。安装过程中需要注意轴承的轴向定位,通常通过轴肩、孔用弹性挡圈或者端盖对轴承内外圈进行轴向限位,防止设备运转过程中轴承出现轴向窜动,影响传动精度。

  从实际使用的功能特性来看,这类圆柱滚子轴承的径向承载能力要优于同尺寸的深沟球轴承,适合中等载荷、中低转速的传动场景,滚道与滚动体的线接触设计让其在承受径向冲击载荷时具备更好的结构强度,同时合理的滚道曲率设计可以降低滚动体与滚道的接触应力,延长轴承的整体使用寿命。建模过程中严格还原了各部件的装配关系,滚动体与内外圈滚道之间保留了合理的装配间隙,保持架的兜孔尺寸与滚动体直径匹配,既保证滚动体可以在兜孔内自由转动,又不会出现过大的旷量影响运转稳定性。

  在设备维护层面,这类轴承的安装需要采用热装或者专用工具压装,禁止直接敲击轴承内外圈,避免滚动体或者滚道出现损伤影响使用精度;日常运转过程中需要按照工况周期补充润滑脂,在滚道与滚动体之间形成油膜,降低金属部件的直接接触磨损,同时润滑脂还可以起到一定的密封与防尘作用,避免外界杂质进入滚道内部加剧部件磨损。不同规格的轴承润滑周期存在差异,高速运转工况下需要缩短润滑间隔,重载工况下需要选用极压型润滑脂,保证润滑效果满足使用需求。

  从结构建模的细节来看,模型还原了轴承各部件的倒角、圆角等工艺特征,内外圈的安装引导倒角方便装配时的对位,滚道边缘的圆角可以避免应力集中,降低部件在交变载荷下出现疲劳裂纹的风险;保持架的结构采用分体式冲压或者机加工结构设计,兜孔的位置度公差在建模时做了合理还原,保证所有滚动体的受力均匀,避免单个滚动体承受过大载荷出现提前失效。这类轴承模型可以直接用于设备的虚拟装配仿真,验证轴承与周边轴、轴承座、密封件的装配干涉情况,也可以用于教学演示中讲解滚动轴承的工作原理与结构组成,帮助设计人员快速完成传动系统的选型与结构搭建。
