槽轮式导向支撑滚轮组件结构设计

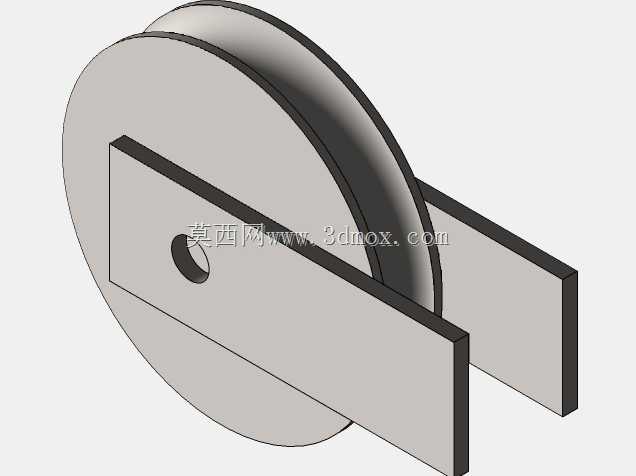

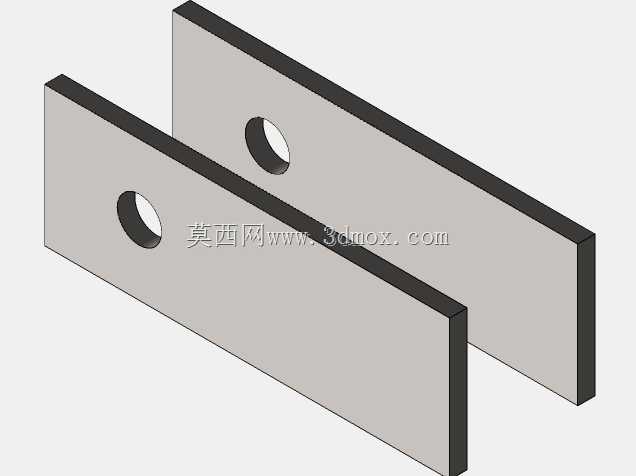

　　该导向支撑滚轮组件多应用在轻工输送线、小型物料导引机构、线缆排布导向场景中，核心作用是为运动的带状、线状物料提供滚动支撑，同时通过轮体的V型槽结构限制物料的横向窜动，避免物料在输送或往复运动过程中出现偏移、卡滞、磨损过快的问题。在实际产线应用里，这类滚轮常安装在设备的进料端、转向工位或者张紧调节段，相比固定导向柱，滚动接触的形式能大幅降低物料与导向件之间的滑动摩擦，减少物料表面的划伤概率，同时降低驱动端的动力损耗，尤其适合薄型带状物料、细径线缆这类对表面损伤敏感的工况。从结构设计逻辑来看，组件采用双侧夹板夹持单槽轮的布局，两块平行的安装夹板一方面作为轮体的支撑载体，为轮轴提供双侧固定的安装基准，避免单侧悬臂安装带来的轮体偏摆问题，

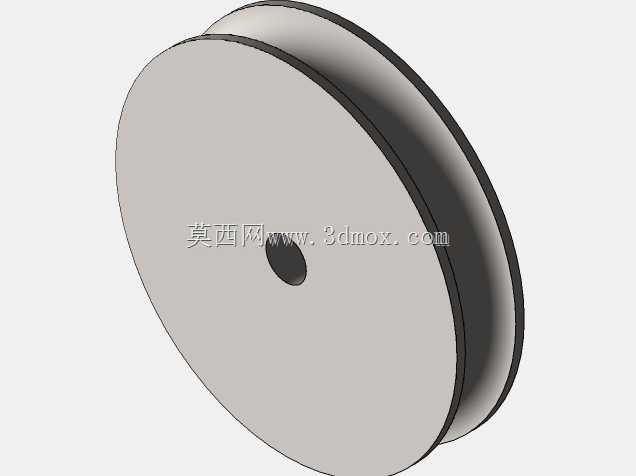

　　另一方面夹板向外延伸的平直段可以直接作为安装面，通过板上预留的安装孔与设备机架进行锁附，不需要额外设计复杂的安装支座，能有效压缩组件的整体安装空间，适配设备内部狭窄的排布区域。轮体采用中间内凹的槽型结构，槽面的圆弧过渡角度经过匹配设计，能适配不同直径的圆形线缆或者不同厚度的带状物料，槽宽预留了合理的活动间隙，既不会因为间隙过大导致物料脱出槽位，也不会因为间隙过小造成物料运行卡滞。轮体与中心轴之间采用间隙配合，保证轮体可以绕轴顺畅转动，轴与双侧夹板之间采用过盈压装或者螺丝锁附的固定形式，避免轮体转动过程中轴跟转带来的夹板磨损问题。从安装边界来看，组件的整体厚度由两块夹板的间距决定，轮体的直径决定了组件的最大回转半径，

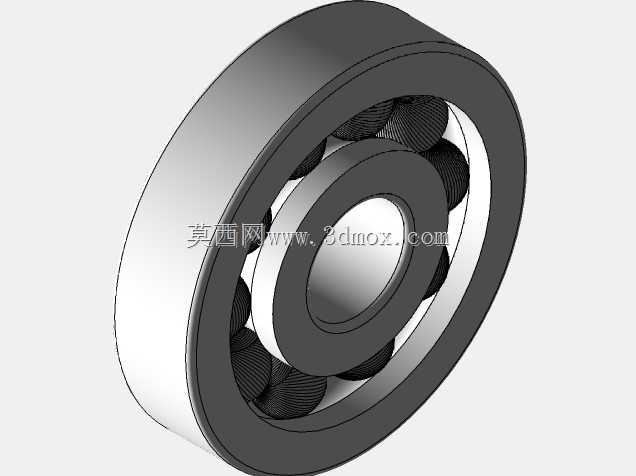

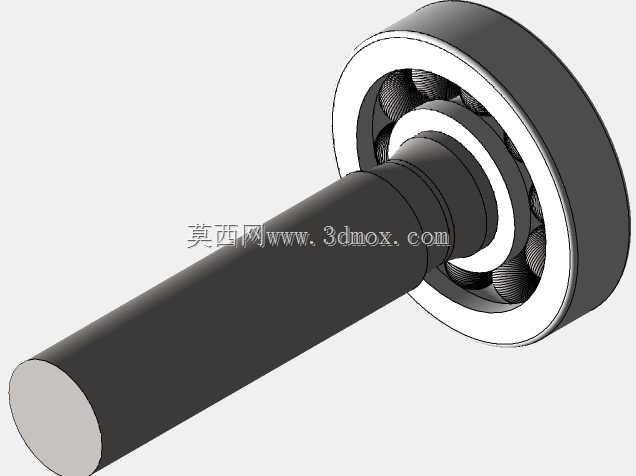

　　在选型安装时需要预留足够的回转空间，避免轮体外缘与周边的机架结构产生运动干涉；夹板上的安装孔中心距按照通用安装标准设计，可以直接适配多数轻型设备的安装孔位，不需要现场二次打孔加工，降低现场安装的调整工作量。设计过程中重点考虑了组件的受力特性，轮体的材质选用具备一定自润滑特性的工程塑料或者耐磨金属，根据工况负载不同可以灵活替换，当应用在重载导向场景时，可以更换金属轮体并在轮轴位置加装微型轴承，进一步提升转动顺畅度与承载能力；双侧夹板的厚度根据负载等级匹配，轻载场景下采用薄板冲压成型即可满足强度要求，重载场景则可以更换为机加工钢板，提升夹板的抗变形能力。在实际装配过程中，需要保证两块夹板的平行度误差控制在合理范围内，

　　避免轮体被夹板夹死导致转动阻力过大，同时轮体的槽面中心需要与物料的运行中心对齐，保证物料全程处于槽面中心位置，避免长期偏载运行导致轮体单侧磨损过快，缩短组件的使用寿命。这类导向滚轮组件没有复杂的传动结构，整体结构简单可靠，维护成本低，只需要定期清理槽面堆积的杂物、在转动位置补充少量润滑脂即可长期稳定运行，在小型自动化设备、包装机械、纺织机械的导引工位都有广泛的适配空间，设计时预留的结构冗余也方便使用者根据自身工况对轮体材质、安装尺寸做小幅调整，不需要重新设计整体结构。
