带侧装支架的辊轴式传感执行组件

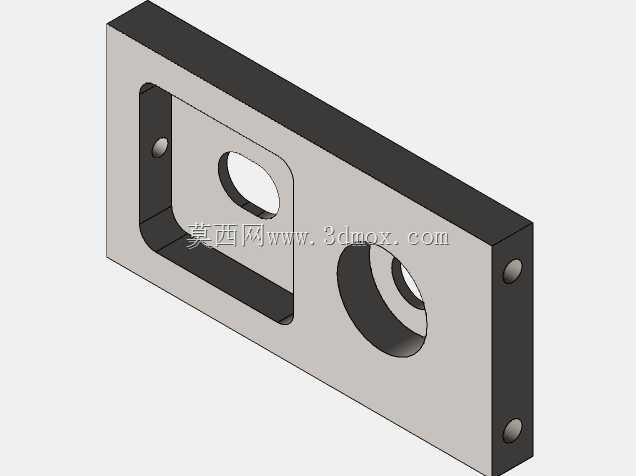

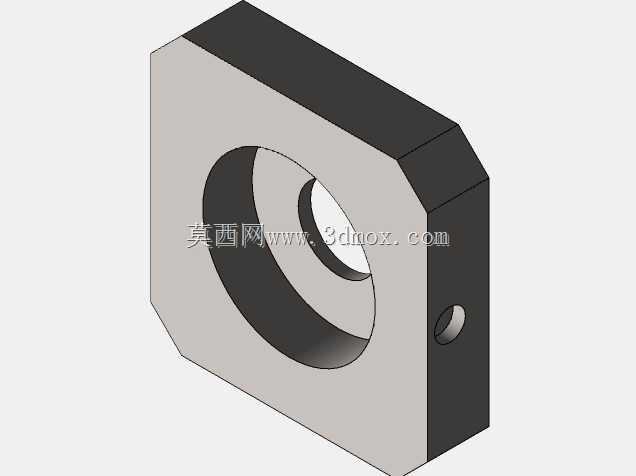

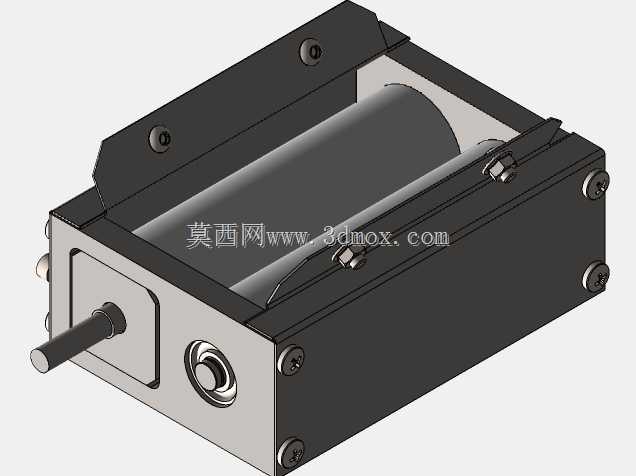

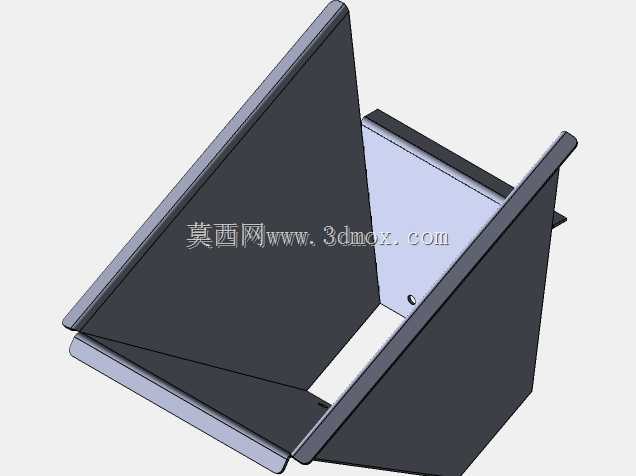

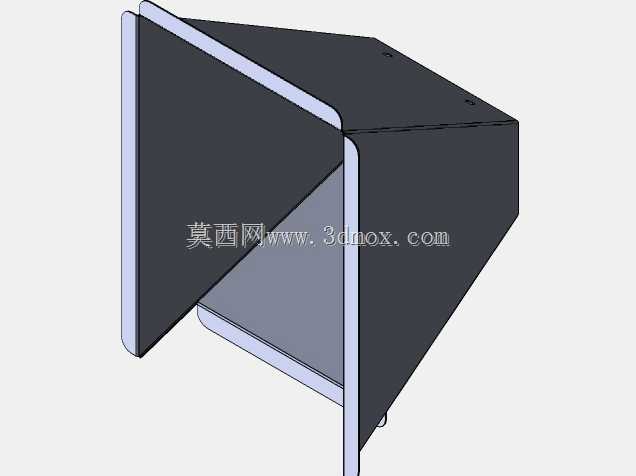

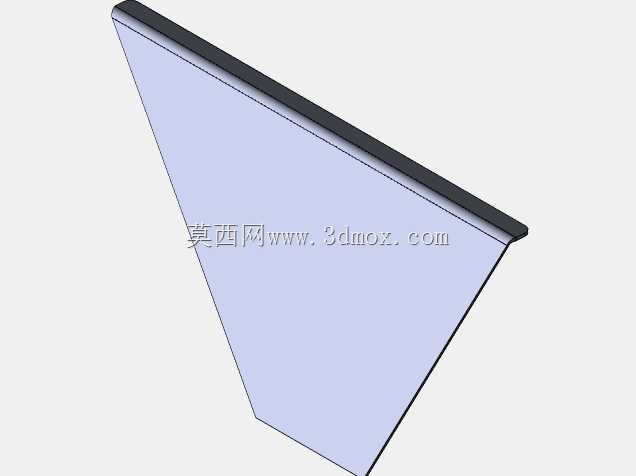

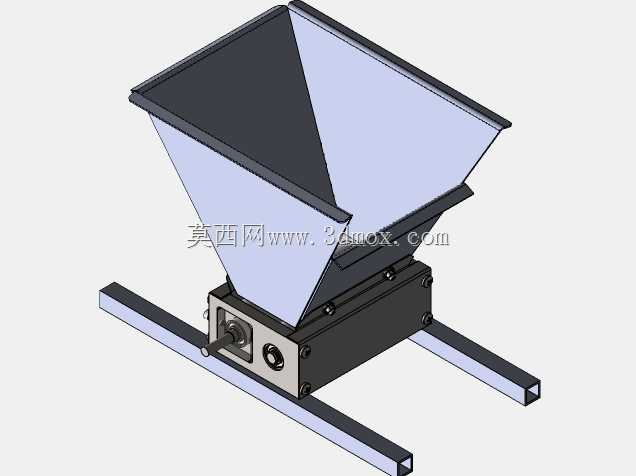

　　在工业自动化生产线的物料张力检测、走料偏移纠偏场景里，这类带侧装固定支架的辊轴式传感执行组件是非常常见的配套部件，很多薄膜收卷、纺织送料、标签印刷设备的进料端都会用到同结构的检测单元，区别只是根据走料幅宽调整辊身长度、根据安装空间调整固定支架的折弯角度。从结构设计逻辑来看，这个组件采用了分体式金属壳体设计，主体外壳为折弯成型的金属板材，边角做了小尺寸倒角处理，避免装配时划伤操作人员或者配套线缆，壳体两侧的端板通过内六角沉头螺钉与主体框架锁紧，沉头孔的深度刚好容纳螺钉头部，保证安装后外表面没有凸起结构，不会和周边的走线槽、防护板产生干涉。伸出的驱动轴采用了台阶轴设计，轴端做了小倒角方便装配时插入对接的联轴器或者检测轮，

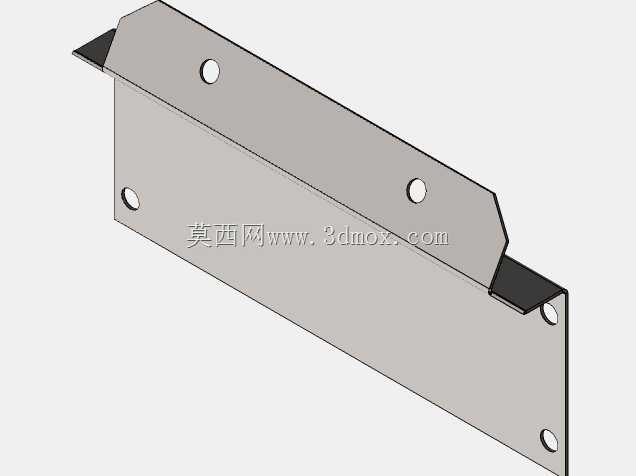

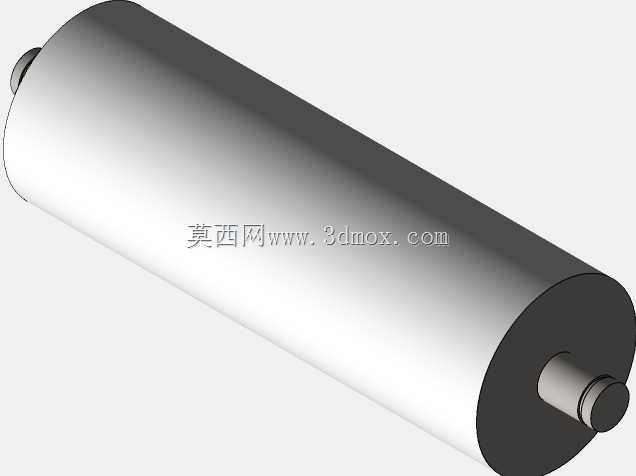

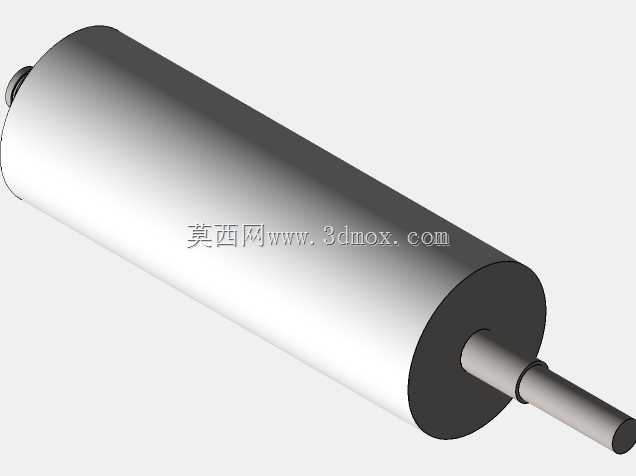

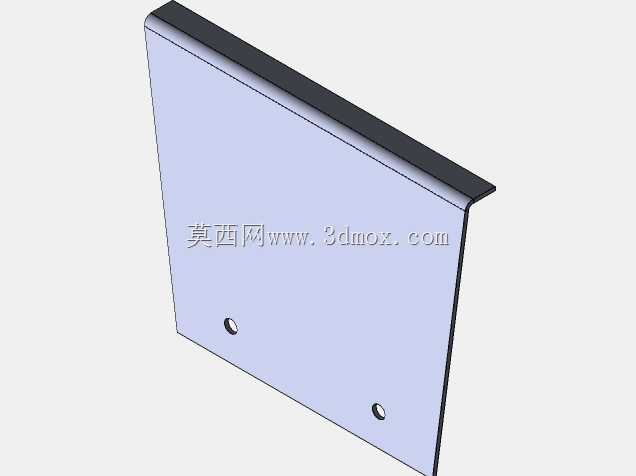

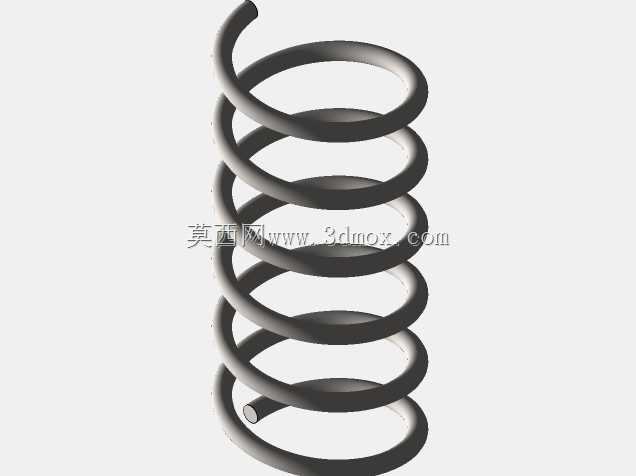

　　轴与端板的配合位置预留了轴承安装位，实际装配时会搭配深沟球轴承来降低转动阻力，保证辊轴转动时的同轴度，避免长期运行出现轴跳动影响检测精度。侧部的安装支架是和主体壳体一体折弯成型的，支架上开了两个圆形安装孔，孔位间距按照标准工业型材的安装槽间距设计，可以直接通过螺栓固定在4040或者4080系列的铝型材机架上，不需要额外加工转接板，安装时可以根据现场走线方向调整组件的固定角度，支架的折弯高度预留了足够的操作空间，方便后期维护时拆卸端板更换内部的检测元件或者轴承。辊轴部分采用了空心辊结构，在保证辊身刚度的前提下降低了整体重量，减少转动时的惯量，对于小张力的物料检测场景来说，低惯量的辊轴不会因为自身重量拉扯薄型物料造成变形，

　　辊身表面做了光滑处理，没有毛刺或者凸起，避免刮伤接触的物料表面。壳体侧面预留了一个圆形的线缆接入口，实际使用时可以安装航空插头或者防水格兰头，方便内部传感元件的线缆引出，接入口的位置设计在壳体非安装面的侧下方，既不会影响组件的固定安装，也能避免生产现场的切削液、灰尘顺着线缆流入壳体内部。从安装边界来看，这个组件的整体外轮廓没有多余的外凸结构，所有固定螺钉都隐藏在安装面或者沉孔内，轴向的总长度可以根据配套设备的安装空间做适配调整，轴伸长度预留了足够的对接余量，既可以直接连接检测轮，也可以通过联轴器连接外部的编码器或者阻尼器。在实际选型应用时，需要注意安装面的平面度，如果机架安装面的平面度误差超过0.2mm，

　　锁紧固定螺栓时会造成壳体变形，挤压内部的轴承导致辊轴转动卡滞，所以安装前需要先清理安装面的焊渣、凸起，必要时可以加薄铜皮调整间隙。另外这类组件通常会和张力控制器、纠偏控制器配套使用，辊轴的转动阻力需要控制在合理范围内，阻力过大会造成物料拉伸变形，阻力过小则可能出现辊轴跟转不及时导致检测信号滞后，设计时端板和辊轴的配合间隙、轴承的预紧力都需要经过反复调试，才能适配不同张力等级的物料检测需求。很多现场维护人员在更换这类组件时，容易忽略轴伸端的挡圈安装位置，导致辊轴轴向窜动，长期运行会磨损轴承和端板，所以装配时需要确认挡圈完全卡入轴上的卡槽内，保证辊轴的轴向间隙在0.1mm以内。壳体的表面处理通常采用喷塑或者发黑处理，提升防锈能力，适合在有少量油污、灰尘的工业车间环境下长期使用，不需要额外做防护外壳。
