外螺纹连接圆形端杆端球窝关节结构

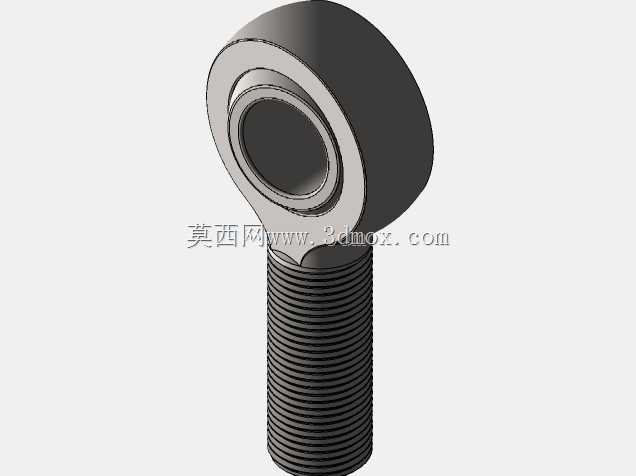

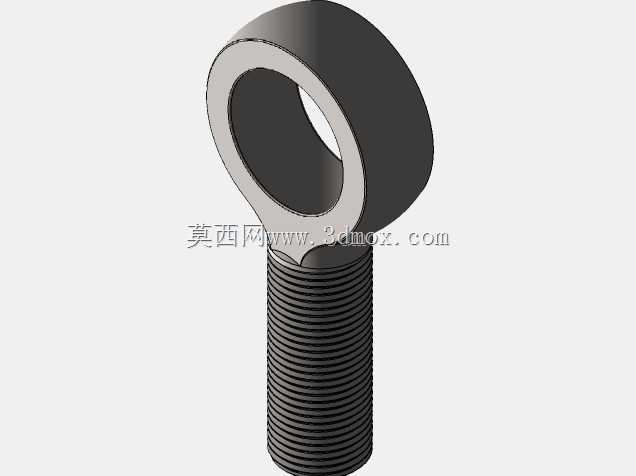

　　在自动化生产线的连杆传动机构、工业机器人末端执行器的姿态调整连接位、检测设备的浮动安装支架、户外光伏跟踪支架的铰接点位这类需要小角度多自由度摆动补偿的场景中，杆端球窝关节是应用频次极高的铰接连接件，这款圆形端头外螺纹式的球窝关节，正是针对紧凑安装空间下的铰接需求完成的结构设计。从实际使用场景来看，这类部件常被用于需要补偿安装同轴度误差、吸收设备运行中产生的微幅振动、实现连接端小范围角度偏转的位置，比如包装机械的料仓开合连杆连接点、纺织机械的导杆浮动支撑端、非标自动化设备的传感器安装支架铰接位，都能见到这类结构的身影，它不需要额外加装铰接支座，自带的外螺纹段可以直接拧入对应内螺纹的安装基座，大幅缩减装配所需的空间占用。

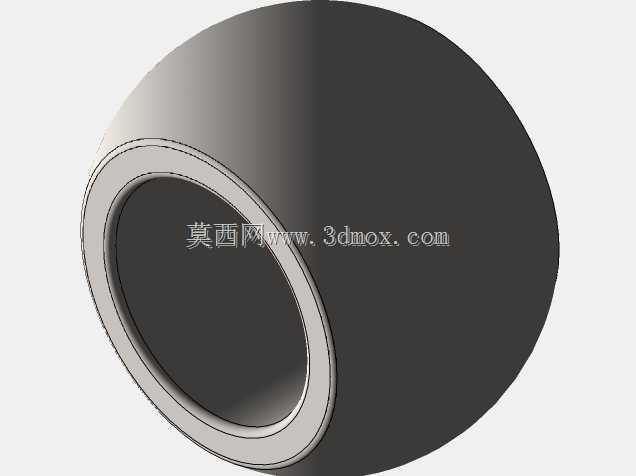

　　这款球窝关节的核心功能是实现两个连接部件之间的多自由度小角度转动，同时传递沿杆体轴向的拉压载荷，球头与球窝的配合面经过贴合度设计，转动过程中不会出现卡滞，也不会因为径向间隙过大导致传动精度丢失，圆形的端头设计让外圈没有突出的棱角，在安装空间局促的设备内部，不会和周边的管线、其他结构件产生运动干涉，也能避免安装调试过程中尖锐边角划伤操作人员或线缆外皮。从设计思路层面来说，这款结构优先考虑了安装便捷性与运动可靠性的平衡，外螺纹段采用标准公制螺纹规格，和常规的螺纹安装孔具备完全互换性，不需要针对连接端做特殊的定制加工；球窝部分采用收口式结构，将球头包裹在窝体内，既保证了球头不会在受拉载荷时脱出，又预留了足够的转动间隙，

　　允许连接端在一定锥角范围内做任意方向的偏转，补偿安装过程中产生的角度误差，避免因为安装对位不准导致连杆部件出现附加弯曲应力，延长整套传动连杆的使用寿命。在外形尺寸与安装边界上，这款关节的杆体外径与螺纹规格匹配常规的M系列螺纹安装孔，端头的圆形外圈直径控制在紧凑范围内，当球头做最大角度偏转时，端头外沿不会超出杆体的最大外径投影范围，也就是说在安装时只需要预留杆体螺纹段的过孔空间，不需要额外给端头偏转预留避让空间，这对空间紧凑的小型自动化设备来说尤为重要；球头中心到螺纹末端的长度尺寸经过优化，既保证了螺纹拧入基座后有足够的啮合长度，不会因为螺纹啮合不足导致受拉时脱扣，又不会因为杆体过长导致安装后整体结构突出太多，

　　影响设备的整体外观与周边部件布局。实际选型应用时，需要注意这款关节的额定拉压载荷匹配对应传动链路的受力需求，球头与球窝的配合间隙适合中低速、小载荷的摆动场景，如果是高速往复摆动的工况，还需要配合定期的润滑维护，保证配合面的磨损量在可控范围内；安装时螺纹段拧入基座的深度要达到螺纹直径的1.2倍以上，保证连接强度，同时要注意锁紧方式，避免设备运行过程中螺纹出现松动，导致铰接位置出现间隙，影响传动精度。和内螺纹式的杆端关节相比，这款外螺纹结构不需要额外配置连接螺杆，可以直接拧入带内螺纹的部件，减少了一个连接环节，也就减少了一个可能出现松动的故障点，在对连接可靠性要求较高的场景下更有优势；圆形的端头相比六角端头的同规格产品，外形更圆滑，在有清洁要求的食品包装、医药生产设备上，不容易积灰，也更便于日常的清洁擦拭，不会在边角位置残留清洁死角。从结构建模的角度来说，这款模型完整还原了球头与球窝的配合间隙、螺纹段的完整牙型、端头的倒角细节，在做整机装配干涉检查时，可以直接导入装配体，模拟实际运动过程中的偏转状态，验证安装空间是否足够，运动过程中是否会和周边部件产生碰撞，不需要再对模型做额外的简化处理，能有效提高结构设计阶段的验证效率，减少实际加工装配时出现干涉问题的概率。
