12mmNPN圆柱型电感式接近感应传感器

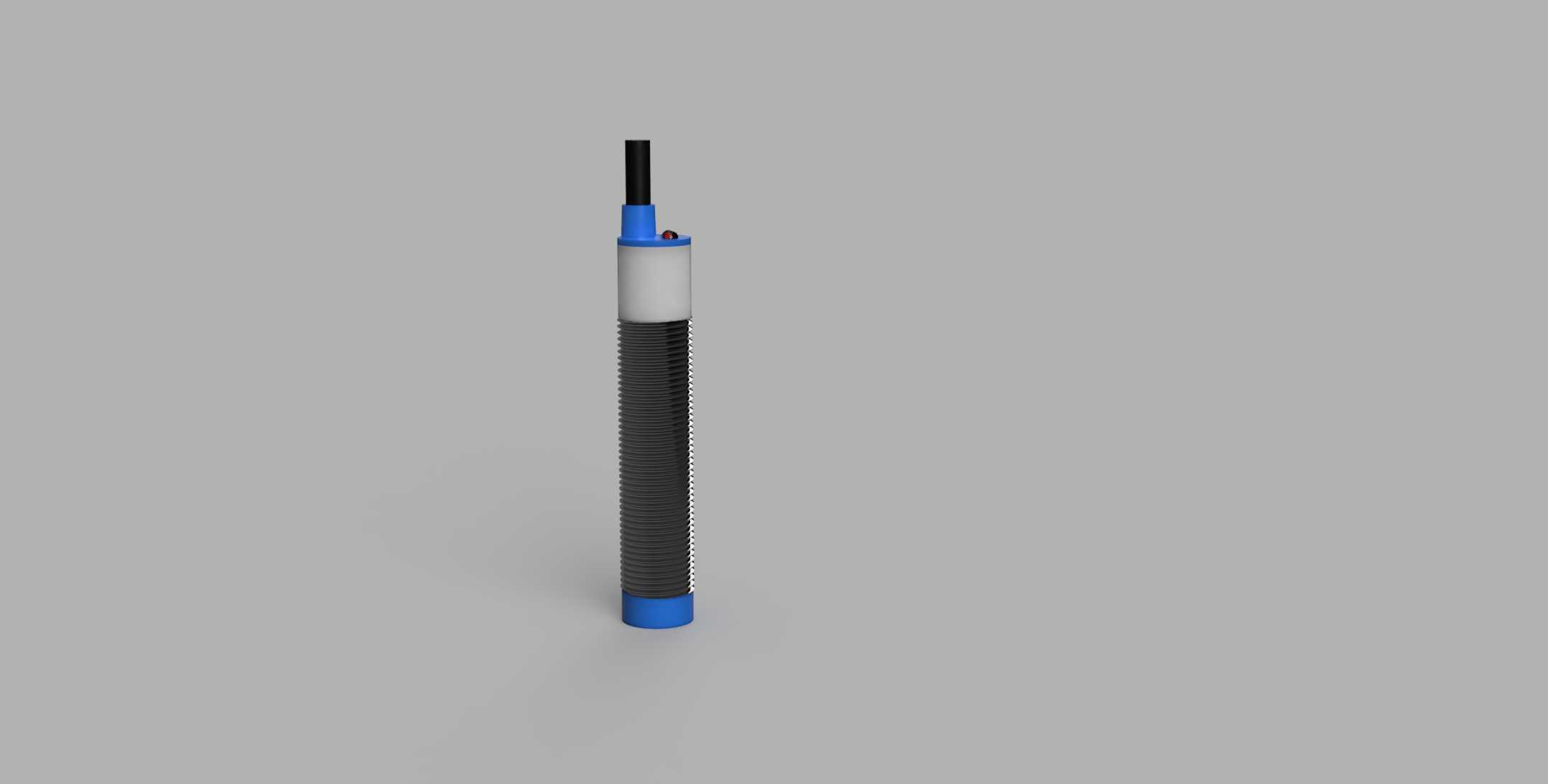

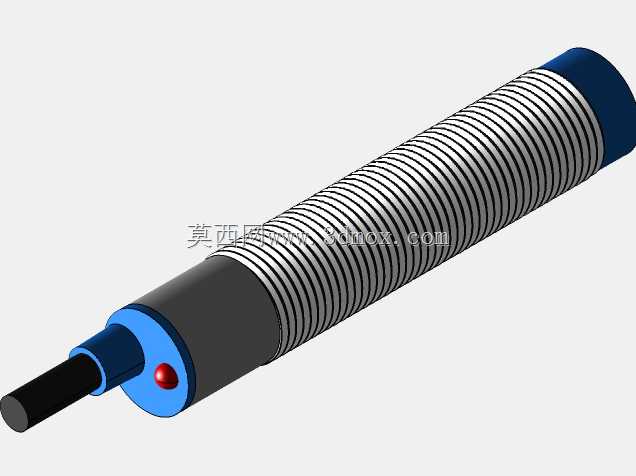

　　在自动化产线的工件到位检测、输送线物料计数、工装夹具位置确认、机床行程限位这类高频应用场景里，这类12mm直径的圆柱型电感式接近传感器是装机量极大的基础检测元件，它不需要和被测金属工件发生机械接触，就能在设定的感应距离内输出开关信号，完全避免了机械触点长期碰撞磨损带来的寿命衰减问题，也能适应多粉尘、轻微油污的常规车间工况，不会像光电传感器那样容易被切削液雾气、车间浮尘干扰检测精度。从结构设计来看，这款传感器采用标准M12圆柱螺纹壳体，主体外壳做了滚花纹理处理，既可以提升安装时的摩擦力方便徒手调整位置，也能增强壳体的结构强度，两端的蓝色端盖分别对应感应头和出线端，顶部预留的状态指示灯可以在调试时直接观察输出状态，

　　不需要额外外接万用表测信号，现场调试效率能提升不少。出线端采用侧出引线结构，相比直出引线的款式，在安装空间局促的设备侧壁、工装板内侧位置布线时，不会因为引线弯折半径不足导致线芯断裂，引线外层采用耐油PVC护套，能耐受车间常见的切削液、润滑油轻微腐蚀，长期使用不会出现护套开裂老化的问题。设计这类传感器三维模型的时候，首先要严格卡准M12螺纹的公称尺寸和螺距参数，保证模型和标准安装螺母、锁紧垫片的尺寸完全匹配，安装位的预留孔径只需要比螺纹外径大0.2-0.3mm即可，不需要额外扩大安装孔，避免安装后出现晃动偏移。感应端的端面要做平齐处理，和壳体端面保持同一平面，这样安装时可以让感应面和安装板齐平，不会因为突出部分被工件剐蹭导致壳体损坏，

　　也能避免积尘堆积在感应面周围影响检测距离。传感器的有效感应距离针对常规铁质金属工件设定为2mm，针对铜、铝这类非铁磁性金属，实际检测距离会有一定衰减，在做设备选型和布局设计的时候，要根据被测工件的材质预留足够的距离余量，避免出现漏检问题。这类传感器的输出形式为NPN常开型，接线时棕色线接直流24V正极，蓝色线接电源负极，黑色线为信号输出端，直接接入PLC的数字量输入模块即可，不需要额外加装信号转换模块，接线逻辑简单，现场维护更换的时候不需要重新核对复杂的接线定义，普通设备维护人员就能快速完成更换作业。从安装边界来看，传感器周围需要预留至少一倍壳体直径的无金属空间，避免周围的金属安装架、固定螺丝被传感器误识别，导致信号误触发；

　　两个同类型传感器并排安装的时候，间距要保持在两倍壳体直径以上，防止相邻传感器的磁场互相干扰，出现检测信号紊乱的问题。在做三维装配设计的时候，要把传感器的模型和安装支架、锁紧螺母作为一个装配子组件来处理，调整检测位置的时候只需要沿螺纹轴向移动传感器本体，锁紧后就能固定位置，不需要重新设计支架结构，能大幅缩短设备改型的设计周期。传感器的尾部引线长度建模时可以根据实际布线需求做参数化调整，预留的出线弯折半径不小于5倍线径，避免布线时出现引线死折，影响内部线芯的使用寿命。这类电感式传感器相比电容式接近传感器，对金属工件的检测稳定性更高，不会因为工件表面的水渍、油污影响检测结果，在金属加工、装配输送、机床辅机这类场景里的适配性更强，做模型的时候特意还原了壳体表面的滚花细节、端盖的卡扣结构、顶部指示灯的位置，能直接用于设备的虚拟装配调试、干涉检查，不需要二次修改模型细节，导入装配环境后就能直接匹配对应的安装位，检查布线空间、调整检测位置，提前规避现场安装时可能出现的空间干涉、位置偏移问题。
