NPT1/8转AN4外螺纹液压管路适配接头

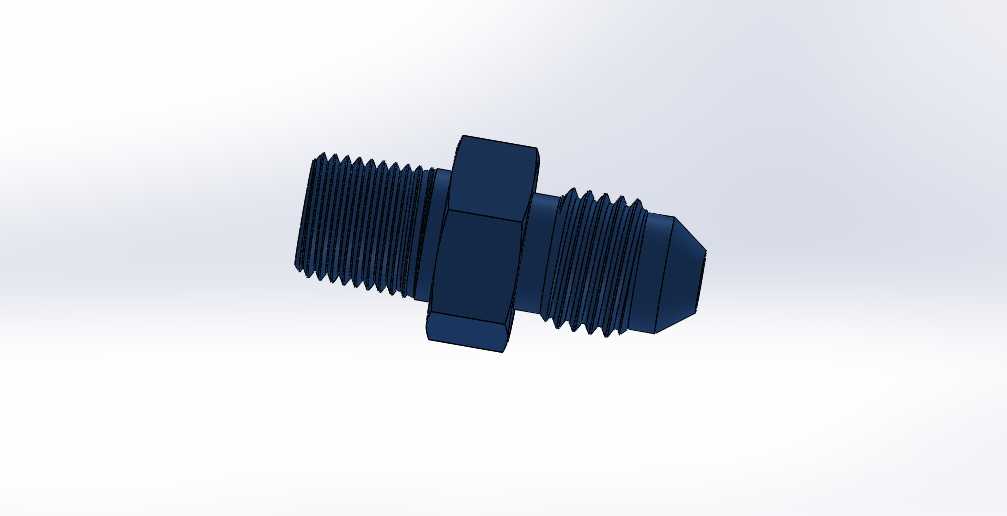

在小型液压站、气动控制回路、车用燃油管路、实验台流体输送系统中，不同标准螺纹的转接需求十分常见，这类异径异标准接头是管路搭建中不可缺少的基础连接件，直接决定了管路连接的密封可靠性与装配便捷性。这款接头一端采用NPT1/8锥管螺纹，依靠螺纹自身的锥度变形实现密封，无需额外加装密封垫片即可承受中低压流体的输送压力，适合与设备本体上的NPT内螺纹接口直接对接，常见于小型气动电磁阀阀组出口、液压动力单元测压口、车用压缩气路预留接口等位置。另一端为AN4规格外螺纹，属于航空级管路连接标准，适配4AN规格的软管接头或硬管扩口连接，这类螺纹普遍应用在改装车油路、高压气动系统、小型制冷回路中，连接后具备良好的抗振动防松脱特性。

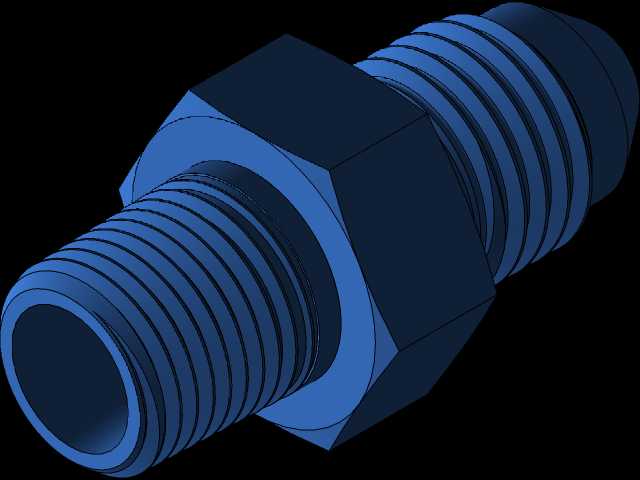

设计过程中优先考虑了装配操作的便利性，接头中部设置了一体式六角拧动台，对边尺寸适配常规开口扳手或活动扳手的操作空间，装配时无需额外夹持两端螺纹部位，避免螺纹损伤影响密封性能。整体外形采用等强度过渡设计，两端螺纹与中部六角台之间做了圆角过渡，避免应力集中导致的接头断裂问题，能承受管路安装时的常规拧紧力矩，以及设备运行过程中产生的振动载荷。

从安装边界来看，NPT1/8端的螺纹长度适配常规壁厚的阀块、设备壳体安装需求，拧入后不会出现螺纹过长顶触内部流道、或是过短导致啮合牙数不足密封失效的问题；AN4端的螺纹长度匹配标准扩口接头的锁紧行程，安装后扩口锥面能完全贴合，不会出现锁紧不到位的渗漏问题。接头内部流道做了等通径设计，转接位置没有突兀的缩径结构，能减少流体经过时的压力损失，避免高速流体在转接位置产生紊流、噪音，也能降低杂质在转接位置淤积堵塞的概率。

实际选型使用时，需要注意两端螺纹的适配标准，NPT端属于干密封锥管螺纹，装配时可根据输送介质特性选择是否涂抹少量密封胶提升密封性能，AN4端为扩口密封结构，依靠金属锥面的挤压变形实现密封，无需额外添加密封填料，装配时控制好拧紧力矩即可避免渗漏。这类接头的应用场景覆盖了小型工业流体回路、特种车辆改装、实验测试台架搭建等多个领域，是处理不同标准螺纹接口转接的可靠方案，建模时还原了所有螺纹牙型细节、六角台尺寸、过渡圆角特征，能直接用于管路装配干涉检查、物料清单统计、装配工艺模拟等工作。
