麦弗逊式汽车前悬架几何分析结构

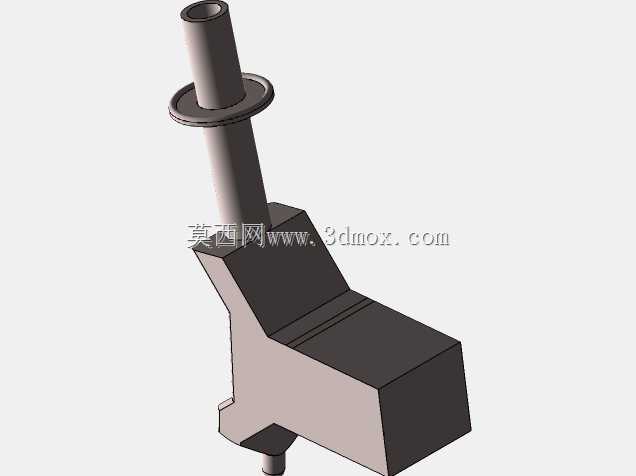

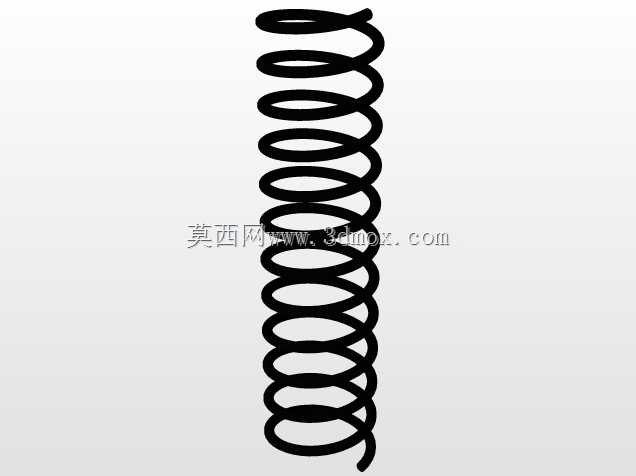

　　在乘用车底盘开发的前期阶段，悬架K&C特性的验证是整车操控稳定性调校的核心环节，这套麦弗逊悬架结构正是为几何参数分析场景搭建的简化分析模型，可直接用于悬架运动学仿真的基础载体，适配前期方案阶段的参数迭代需求。日常实车开发中，麦弗逊悬架因结构紧凑、占用横向空间小的特点，被广泛应用在多数前置前驱车型的前桥位置，承担着传递车轮与车身间所有力和力矩的作用，同时要在车轮上下跳动过程中保证定位参数处于合理区间，避免出现轮胎异常磨损、转向回正力不足、制动点头量过大等常见底盘问题。这套模型在搭建时特意省略了螺栓、轴承、衬套这类对宏观几何运动无影响的细节零件，将核心的减振器支柱总成、转向节、车轮轮辋轮胎总成、下摆臂安装基座做了参数化处理，

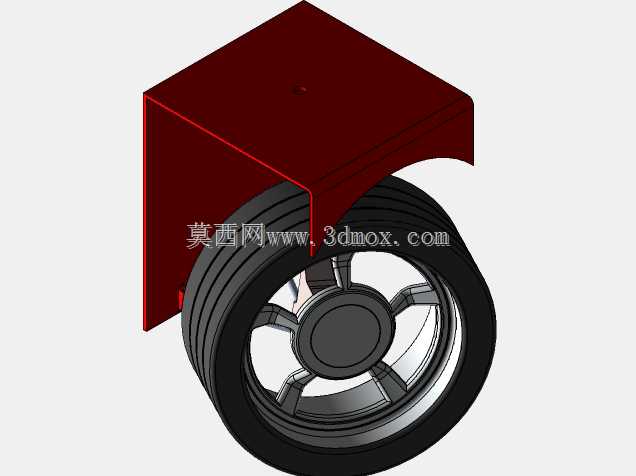

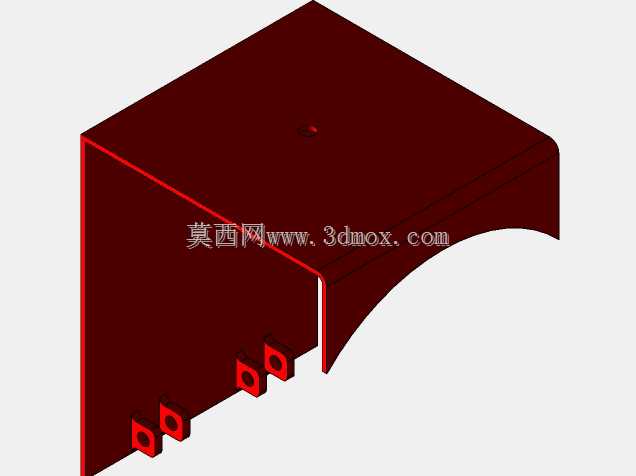

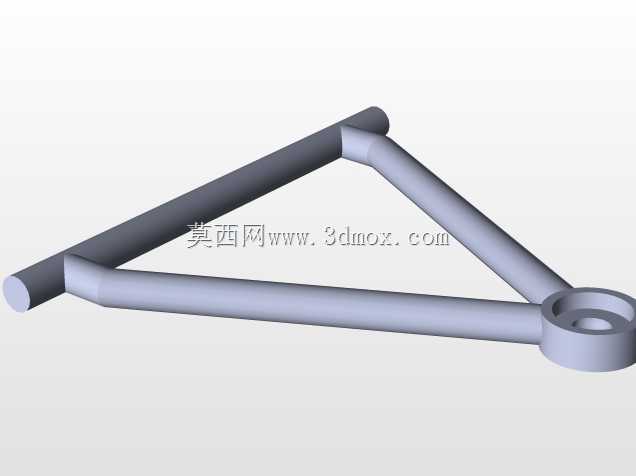

　　所有硬点位置都保留了可编辑的调整空间，方便工程师在仿真阶段快速调整硬点坐标，观测外倾角、主销后倾角、主销内倾角、轮距变化量、前束变化量这些核心KPI参数随车轮跳动的变化曲线。从安装边界来看，模型上方的盒形安装座对应实车的前纵梁与减振器塔座安装面，预留的安装平面可直接匹配整车坐标系下的塔座定位点，轮心位置的安装接口可适配不同轮辋偏距的参数调整需求，下摆臂的安装点位置也按照常规A级车的布置区间做了预设，横向安装跨距符合多数紧凑型家用车的前舱布置尺寸，不会出现与转向拉杆、驱动半轴发生运动干涉的问题。实际工程应用中，这类简化几何模型的使用频率远高于带完整细节的生产级模型，因为在方案阶段，工程师不需要考虑零件的加工工艺、装配公差这类细节，

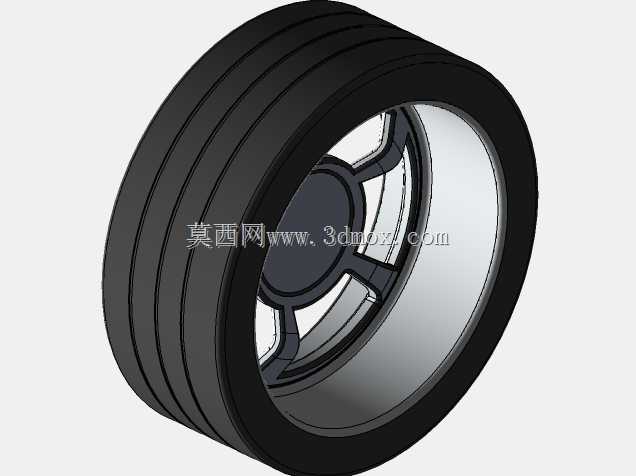

　　核心需求是快速验证硬点布置的合理性，比如当调整减振器上安装点的前后位置时，可直接通过运动仿真得到主销后倾角的变化梯度，判断是否能满足转向回正力矩的设计要求；调整下摆臂内外点的高低位置时，可观测车轮上跳过程中的外倾角变化趋势，确认是否能在侧倾时让轮胎保持足够的接地面积，提升弯道中的抓地极限。这套模型的车轮部分保留了完整的轮辋与轮胎外形轮廓，在做运动干涉检查时，可直接验证车轮跳动到极限位置、转向打到最大角度时，与上方轮罩、内侧挡泥板、周边转向拉杆的间隙是否满足设计要求，避免后期实车试制时出现轮胎摩擦轮罩的问题。不同于带详细减振器内部结构、弹簧刚度参数的多体动力学模型，

　　这套纯几何结构的模型更适合刚接触底盘开发的工程师理解麦弗逊悬架的运动原理，可直观看到各个构件之间的连接关系，理解主销轴线并非实体零件轴线，而是减振器上安装点与下摆臂球头点的虚拟连线这一核心概念，也能直观观察到车轮跳动时，外倾角为什么会随减振器的摆动发生相应变化。在做整车总布置校核时，这套模型也可直接导入整车装配环境，快速确认前悬架的占用空间是否会与动力总成、前围板、蓄电池等前舱零件发生位置冲突，提前规避布置风险。模型的所有运动副都按照实车的连接关系做了简化约束，减振器支柱与转向节之间为固定连接，转向节与下摆臂之间为球铰连接，上方安装座与车身之间为固定约束，可直接实现车轮上下跳动、转向转动的全动态运动模拟，不需要额外添加复杂的约束副，大幅降低了前期仿真的前处理工作量。
