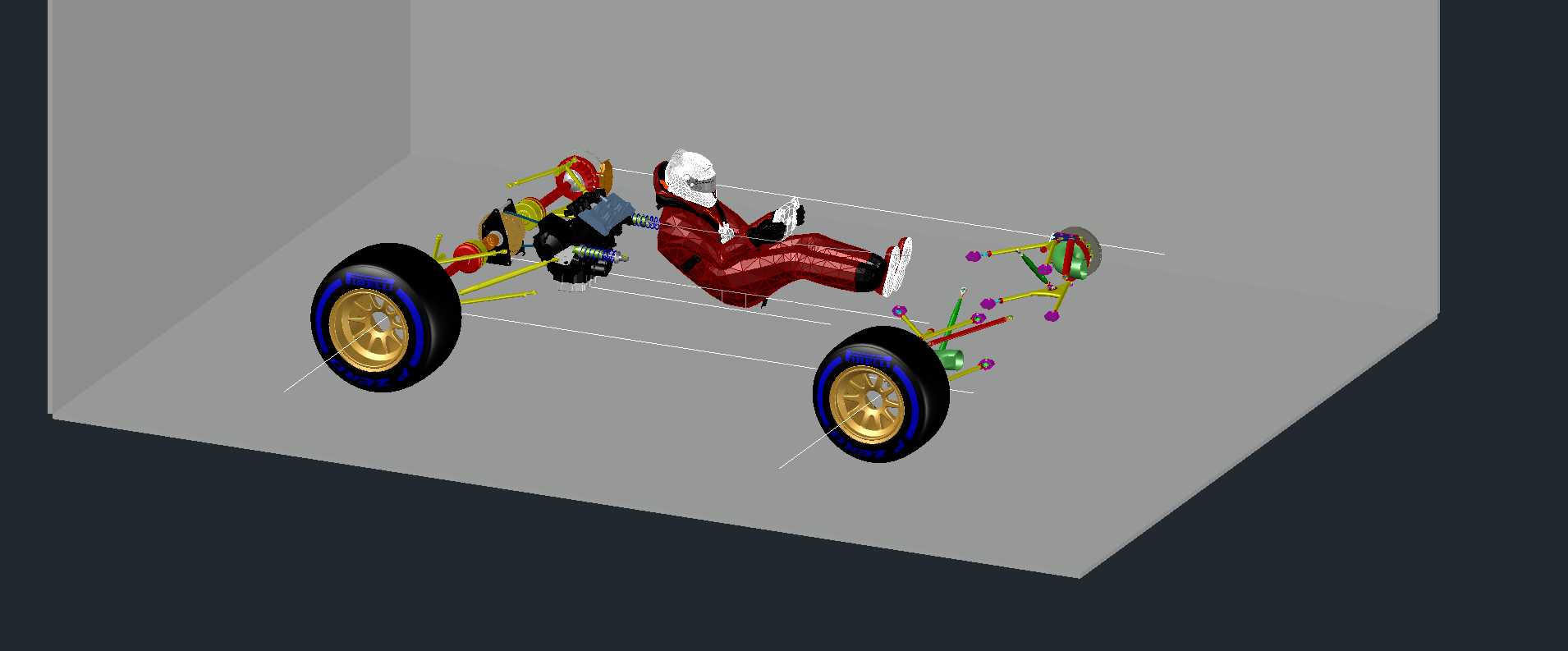

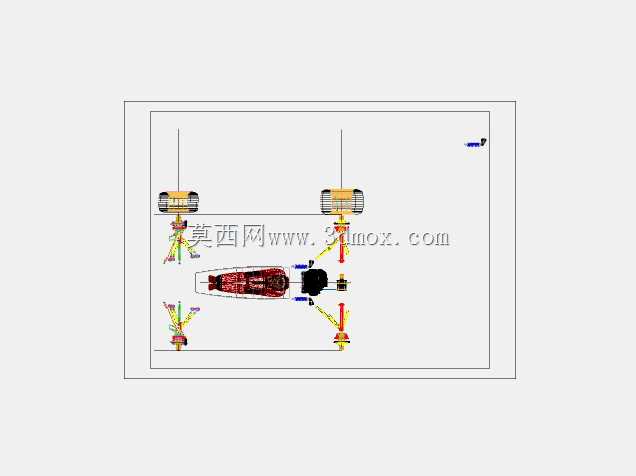

方程式赛车底盘与悬挂系统结构设计

项目分类:汽车 发布时间:2022-03-03 ID:568324
  • 方程式赛车底盘与悬挂系统结构设计
  • 方程式赛车底盘与悬挂系统结构设计

  这套结构方案聚焦方程式赛车行驶核心承载与传力部分,覆盖从车架主体到四轮悬挂的完整传力链路,在赛车工程领域,这类结构是决定车辆弯道极限、制动稳定性、加速牵引力传递的核心载体,日常应用场景覆盖赛道调校验证、赛车工程教学、底盘结构方案迭代参考,也可作为大学生方程式赛车设计阶段的结构参照样本。

  从实际用途来看,这套结构首先承担整车所有载荷的承载与传递功能:车手的操作载荷、动力总成输出的扭矩、制动时的纵向减速度载荷、过弯时的侧向离心载荷、路面颠簸带来的垂向冲击载荷,都需要通过悬挂结构传递到底盘主框架,再分散到各个承载点位,最终实现轮胎与路面的稳定接触,保证轮胎抓地力的持续输出。不同于民用车辆的底盘设计,这套结构完全围绕赛道极限工况做适配,没有多余的非承载冗余结构,所有杆件的布置都优先考虑传力路径最短、载荷分散最均匀的原则。

  功能特性层面,这套悬挂采用四轮独立的双叉臂结构形式,前后悬挂的硬点布置充分考虑了轮胎跳动时的定位参数变化控制:前轮的主销后倾、主销内倾、车轮外倾参数在车轮上下跳动全行程内的变化量被控制在极小范围,避免弯道中车轮外倾变化过大导致轮胎接地面积骤减;后轮悬挂则兼顾了驱动力传递时的轮距变化控制,减少大扭矩输出时的轮胎侧向滑移。底盘主框架采用单体式承载结构设计,动力总成安装位被集成在底盘中部靠后的位置,实现前后轴荷的均衡分配,车手座舱位置被布置在前后轴之间的核心区域,既保证车手的重心落在整车质心附近,也能让车手更直接感知车辆的动态反馈。

  设计思路上,整套结构从硬点确定开始就围绕载荷传递做拓扑优化:首先确定轮胎的跳动行程边界,根据赛道常见的颠簸落差设定悬挂的动行程范围,再根据轮胎的最大侧偏力、最大制动力、最大驱动力确定各个悬挂摆臂的截面尺寸与连接点强度,摆臂与车架的连接点全部采用球铰连接,保证悬挂运动时的自由度约束符合设计预期,避免出现运动干涉。转向机构的布置与前悬挂的运动轨迹做了匹配校核,转向拉杆的运动轨迹与下摆臂的运动轨迹尽量平行,减少车轮跳动时的转向干涉,避免出现不必要的前轮摆振。制动系统的安装位被集成在轮毂立柱上,卡钳安装点的位置充分考虑了制动时的力矩传递方向,让制动力直接通过悬挂摆臂传递到车架,减少额外的力矩载荷。

  外形尺寸与安装边界方面,整套底盘的宽度匹配方程式赛车的前轮轮距要求,前后轮距的差值符合高速过弯的稳定性需求,底盘最低点的离地间隙根据赛道平路特性设定,既保证高速行驶时的地面效应利用,也避免常规颠簸下的底盘托底。悬挂摆臂的长度参数经过运动学校核,前轮的转弯半径被控制在赛道急弯所需的最小范围内,转向轮的最大转角满足低速掉头与急弯转向的需求。动力总成的安装边界预留了发动机、变速器的固定点位,安装点的位置与动力总成的重心位置匹配,避免动力总成工作时的振动带来额外的力矩载荷。座舱区域的边界预留了车手坐姿、安全带安装点、方向盘操作空间的位置,保证车手操作时不会与周边结构出现干涉。油箱的安装位被布置在底盘中部的质心附近,避免燃油消耗带来的轴荷大幅变化。各个线束、管路的布置路径在结构设计时预留了对应的走线空间,避免运动的悬挂部件与固定的管路线束出现摩擦干涉。轮毂的安装边界匹配赛事规定的轮辋尺寸,轮胎的安装空间预留了轮胎在最大侧偏、最大跳动时的间隙,避免轮胎与车架、摆臂出现刮蹭。后悬挂的安装点同时兼容驱动半轴的布置,半轴的长度与角度在悬挂全行程内都满足等速万向节的工作角度要求,避免大角度下的万向节传动效率下降与磨损加剧。
