精密正弦角度调节基座结构设计

　　在精密检测、光学调试、微小角度校准这类对角度输出精度要求极高的作业场景里，正弦基是实现微小角度精准生成与定位的核心机械构件，这类构件的加工精度、装配间隙直接决定了整套检测系统的角度输出误差，很多实验室级别的角度校准、倾角传感器标定场景中，正弦基的平面度、侧基准的垂直度误差往往需要控制在微米级别，才能保证最终的角度换算结果符合计量要求。

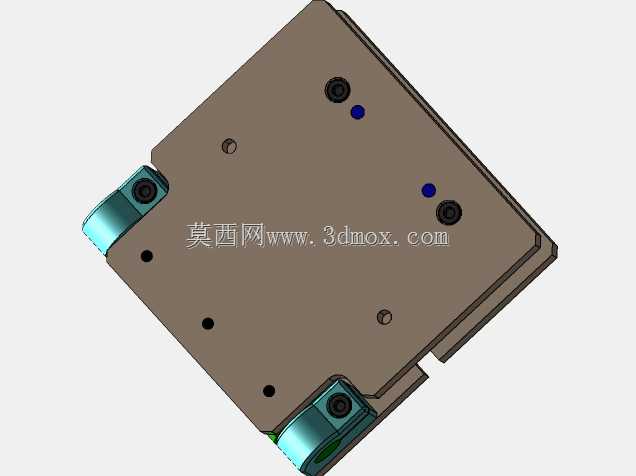

　　这款正弦基的主体采用方形板式结构设计，主体基材选用经过时效处理的合金结构钢加工而成，上下两个大平面经过精磨处理，平面度公差控制在0.005mm以内，作为角度调节的基准承载面，上平面预留了多组不同规格的安装螺纹孔与定位销孔，既可以直接固定待校准的倾角类传感器、光学反射镜架，也可以搭配小型工装实现异形检测件的装夹固定。主体的两个相邻侧边加工有高精度的直角基准边，垂直度公差控制在0.008mm以内，安装时可以靠紧设备台面上的定位挡边，快速完成基座的初始位置找正，减少安装调试的辅助时间。

　　在基座的两个对角位置，集成了两组等高的圆柱支撑辊组件，支撑辊采用硬质合金材料加工，外圆经过超精研磨处理，圆柱度误差不超过0.002mm，两个支撑辊的中心距经过精密配磨保证，这是正弦基实现角度精准换算的核心参数——使用时只需要在其中一组支撑辊下方垫入对应厚度的量块，配合主体的自重压紧，就可以通过量块厚度与两辊中心距的正弦关系，精确计算出基座上平面相对于安装底面的倾斜角度，这种结构相比普通的角度调节台，没有蜗轮蜗杆、螺纹传动这类结构带来的回程间隙，角度输出的重复性更好，特别适合小角度范围内的高精度角度给定场景。

　　支撑辊组件采用模块化设计，通过内六角螺钉固定在主体的侧面安装槽内，装配时可以通过配磨调整垫的厚度来保证两个支撑辊的上母线等高，等高误差控制在0.003mm以内，避免因为支撑高度差带来的角度附加误差。支撑辊的侧面设计有轴向限位结构，防止使用过程中支撑辊发生轴向窜动，影响角度定位精度。主体上还预留了两组紧定螺钉孔，当基座调整到目标角度后，可以通过紧定螺钉将基座与安装底面锁紧，避免测量过程中基座发生位移，影响检测结果的稳定性。

　　从安装边界来看，这款正弦基的整体外形为方正板式结构，没有外凸的不规则结构，安装时只需要保证安装台面的平面度满足要求，预留出量块放置的操作空间即可，不需要额外设计复杂的安装转接结构。主体上的安装孔位采用对称布局，既可以水平安装在大理石平台上使用，也可以竖直安装在垂直的基准立板上，完成水平方向的微小角度调节，适配不同的检测光路布局需求。基座的边角位置做了小尺寸的倒角处理，避免安装调试过程中锐边划伤操作人员，同时也减少了边角磕碰导致基准面变形的风险。

　　在实际使用场景中，这类正弦基常搭配量块组、千分表、光电自准直仪使用，既可以完成倾角传感器的线性度标定、零点校准，也可以为光学测量系统提供精确的角度参考基准，相比商品化的数控角度转台，这种纯机械结构的正弦基不需要供电，没有电控系统带来的信号干扰，在强磁、高低温这类特殊环境下的适应性更强，维护成本也更低。设计过程中特意控制了主体的整体重量，单人即可完成搬运与安装调整，同时足够的主体厚度也保证了结构刚性，装夹较重的检测件时不会发生明显的形变，保证角度基准的稳定性。基座上预留的多个光孔与螺纹孔，覆盖了常见的小型传感器、光学调整架的安装孔距，不需要额外加工转接板就可以完成多数常规检测件的装夹，提升了工装的通用适配性。
