烘干线用内广场风道钣金构件

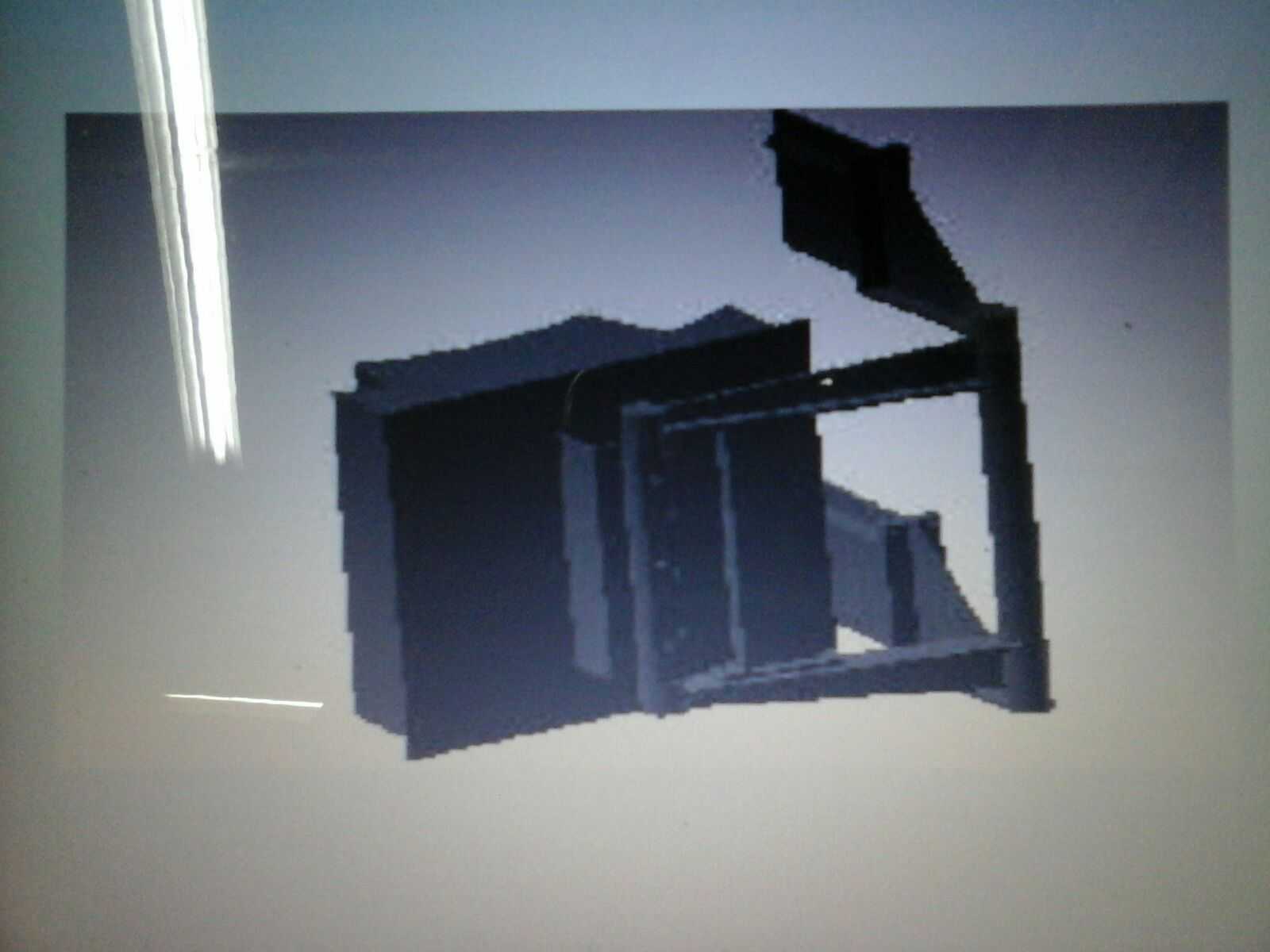

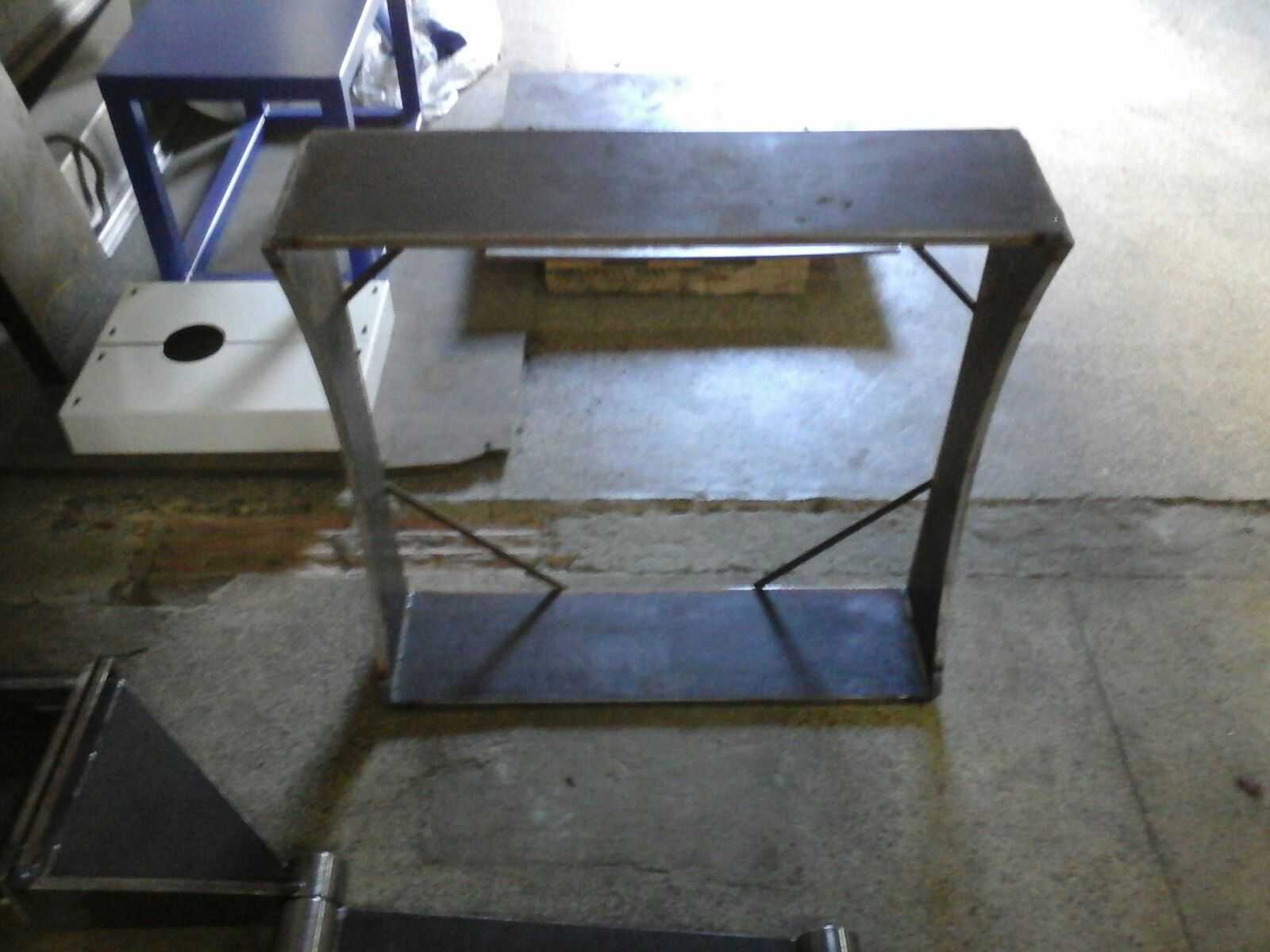

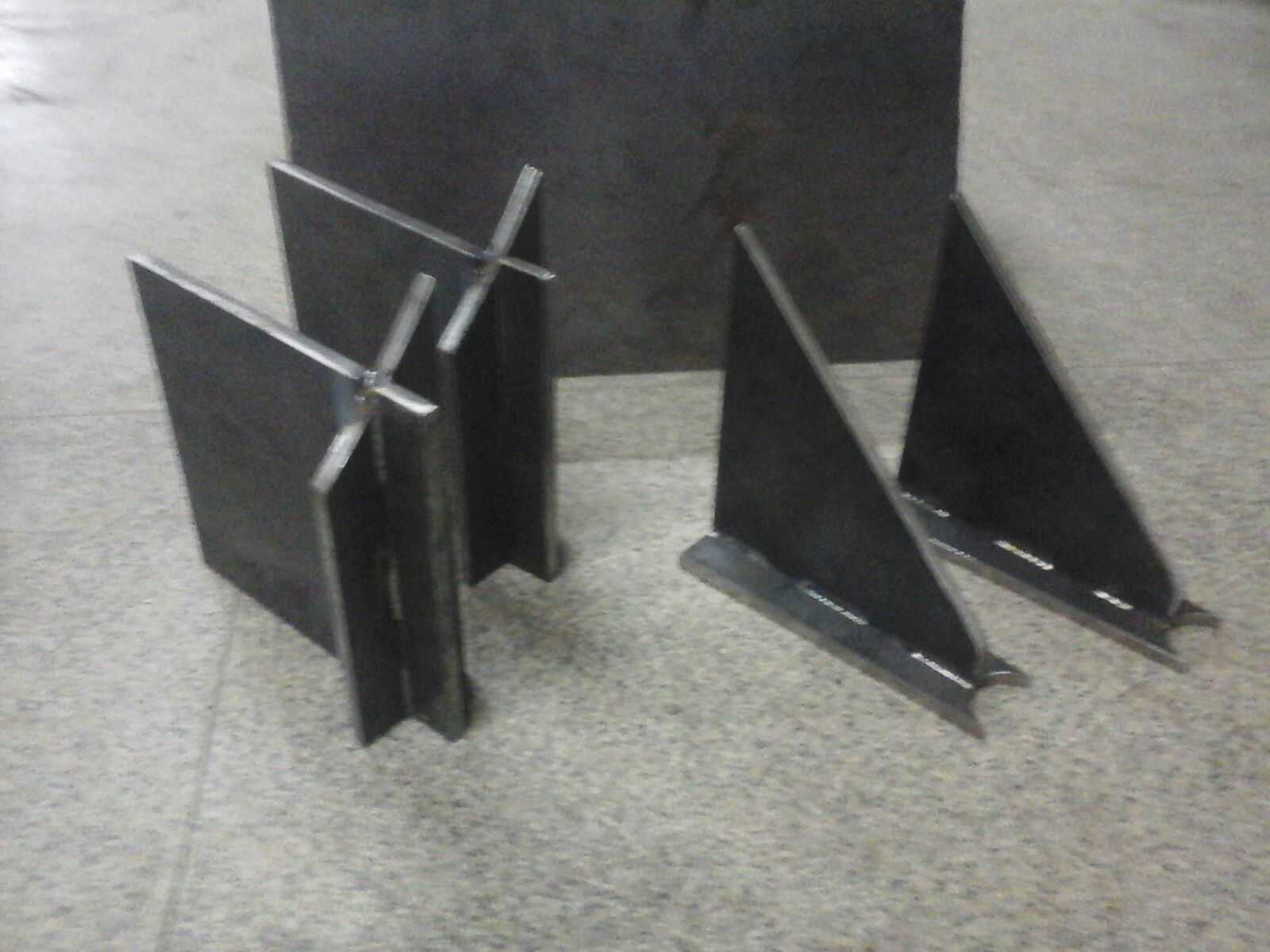

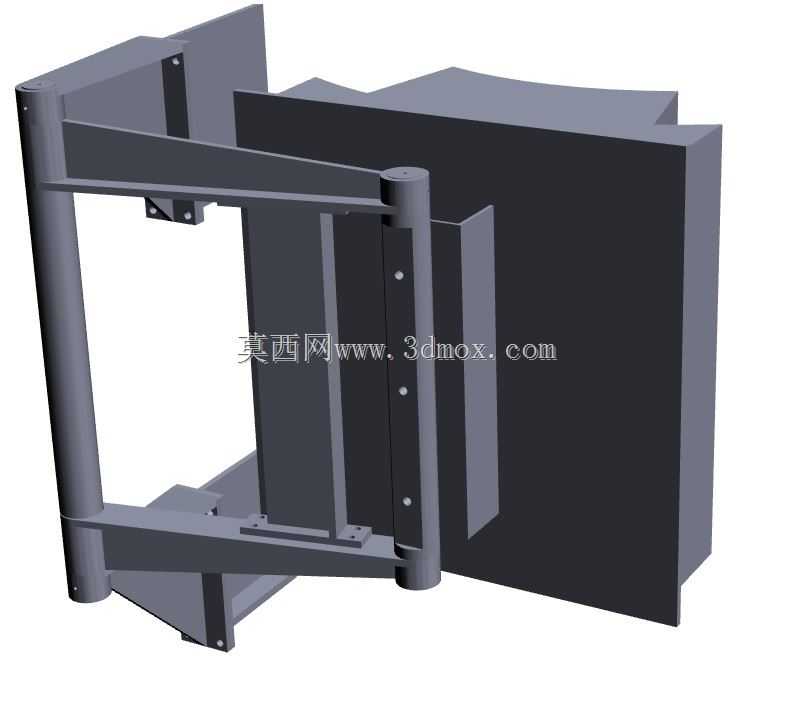

　　这套钣金构件主要应用在砂石烘干、小型工件热处理的窑炉热风循环段，作为热风导流的内广场风道组件使用，负责将燃烧室送出的高温热风均匀导向烘干仓内的物料承载区域，避免局部热风直吹造成的物料过烘、受热不均问题，同时减少热风在仓内拐角处形成的紊流损耗，提升热能利用效率。从结构组成来看，整套构件包含对称布置的两组L型导流折板与中间的主风道框架，所有板材均采用耐热冷轧钢板折弯成型，折边处预留连续焊接坡口，现场安装时可直接与烘干仓内壁的预埋角钢贴合焊接，不需要额外制作连接支架，能大幅缩短现场安装的工期。设计阶段优先考虑了热风流动的阻力特性，所有折角位置均采用大圆弧过渡处理，没有直角突变结构，能有效降低热风通过时的风阻，减少风机的输出负载，

　　同时避免粉尘在拐角处堆积造成的风道堵塞问题。构件的核心安装边界尺寸为600x600mm，适配截面为600mm见方的方形烘干仓，安装时主风道框架的中轴线需要与热风出口的中轴线重合，左右两侧的L型导流板向外延伸的角度经过反复流体仿真验证，能将热风以30度的扩散角均匀送入仓内，覆盖整个物料摊铺面，不会出现热风扫不到的死角。在实际工况中，这套构件长期接触120-180摄氏度的含尘热风，因此板材表面没有做额外的涂装处理，仅在焊接完成后做了焊渣打磨与氧化层清理，避免高温下涂层挥发污染被烘干的砂石物料，同时防止涂层脱落随热风进入后续除尘系统造成滤袋堵塞。导流板的折弯边高度统一为40mm，既保证了板材自身的结构刚度，

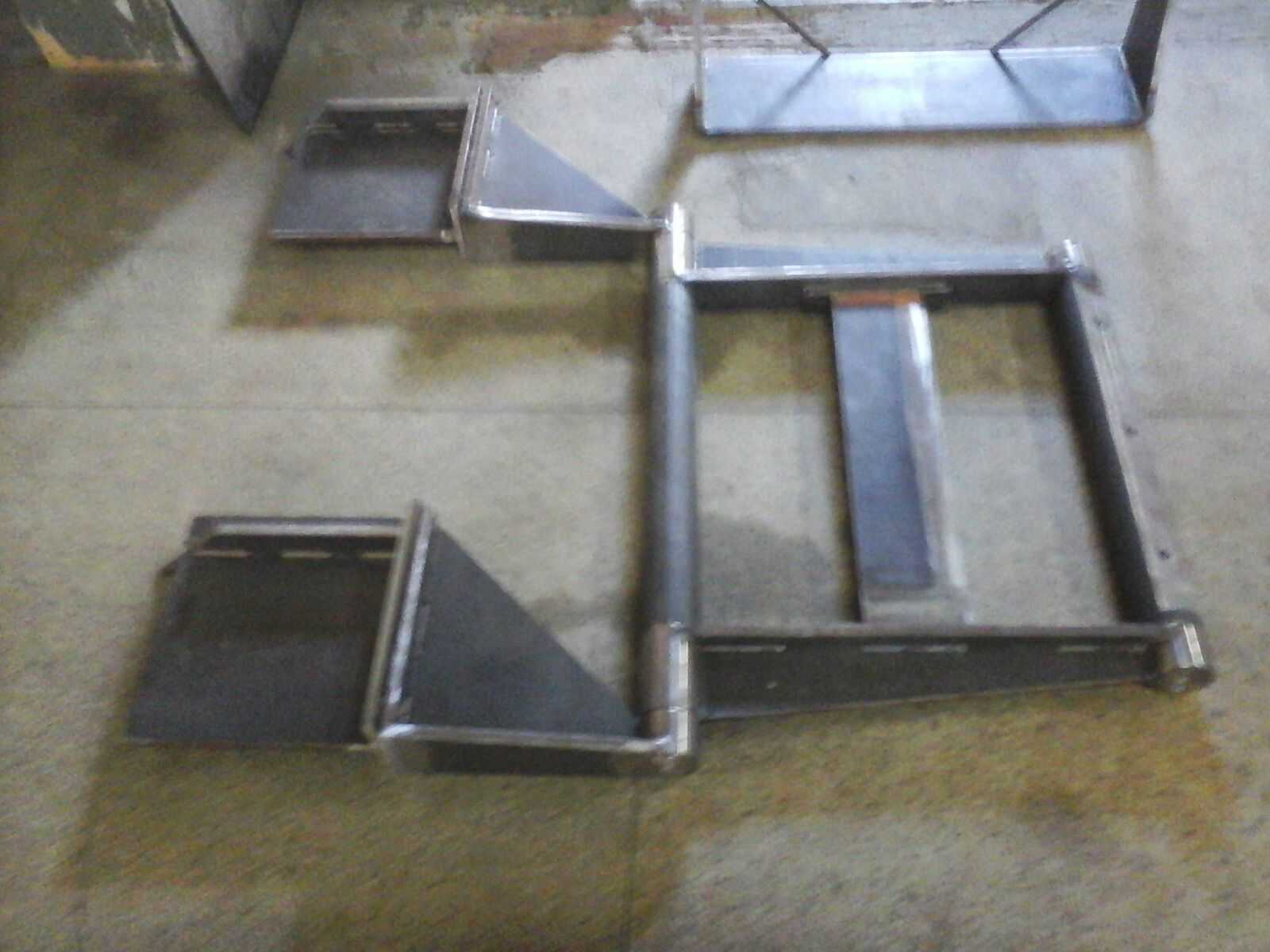

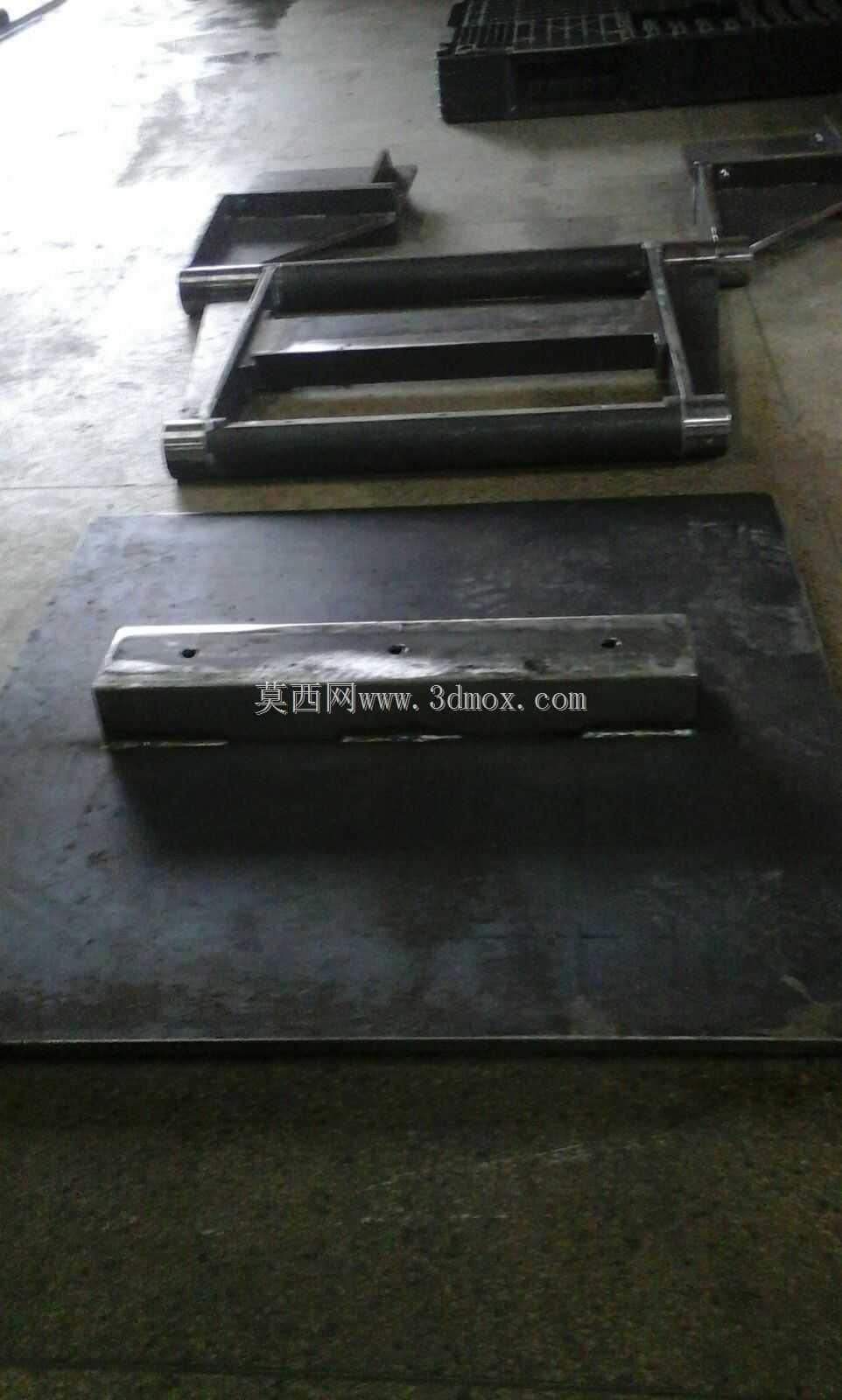

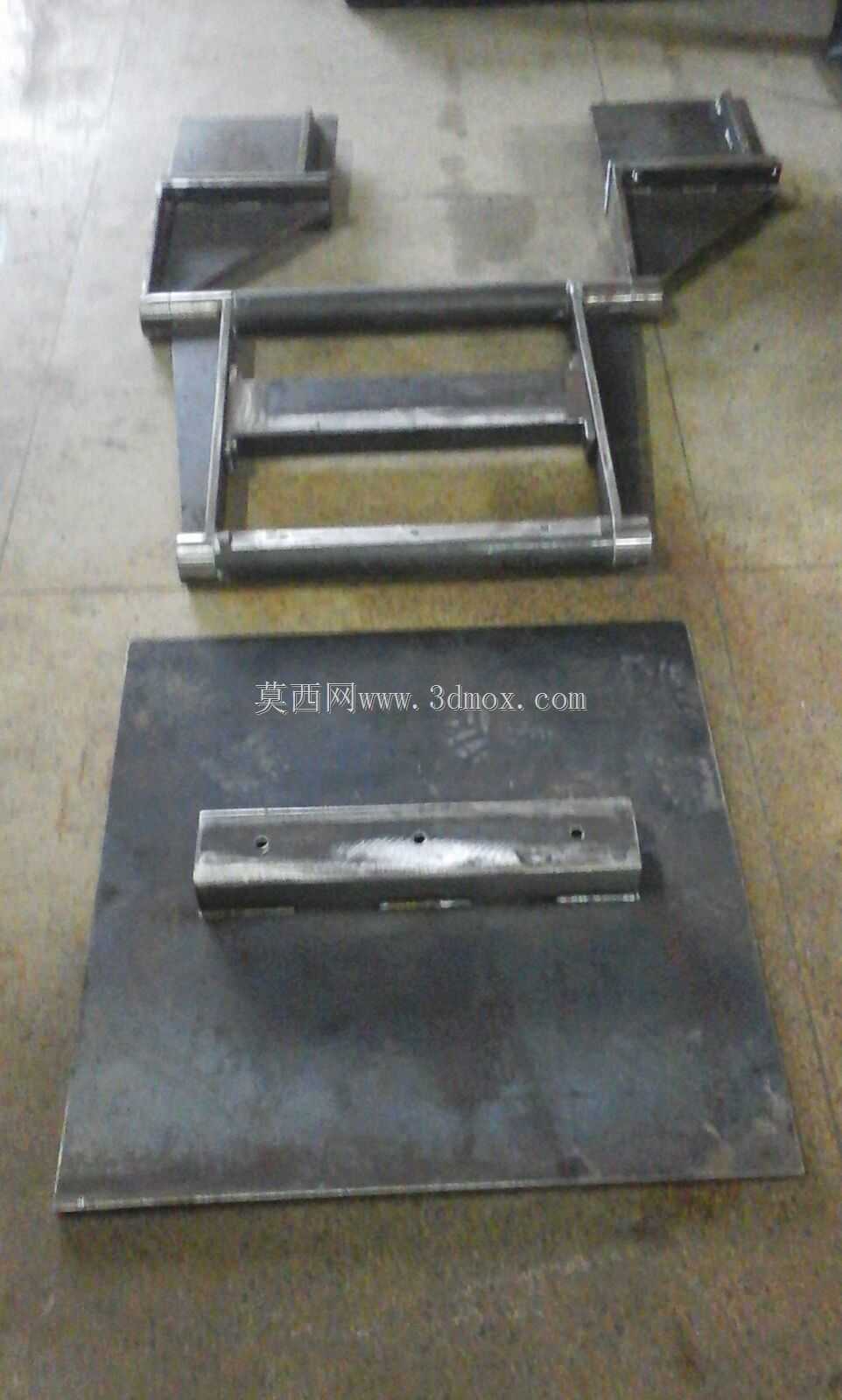

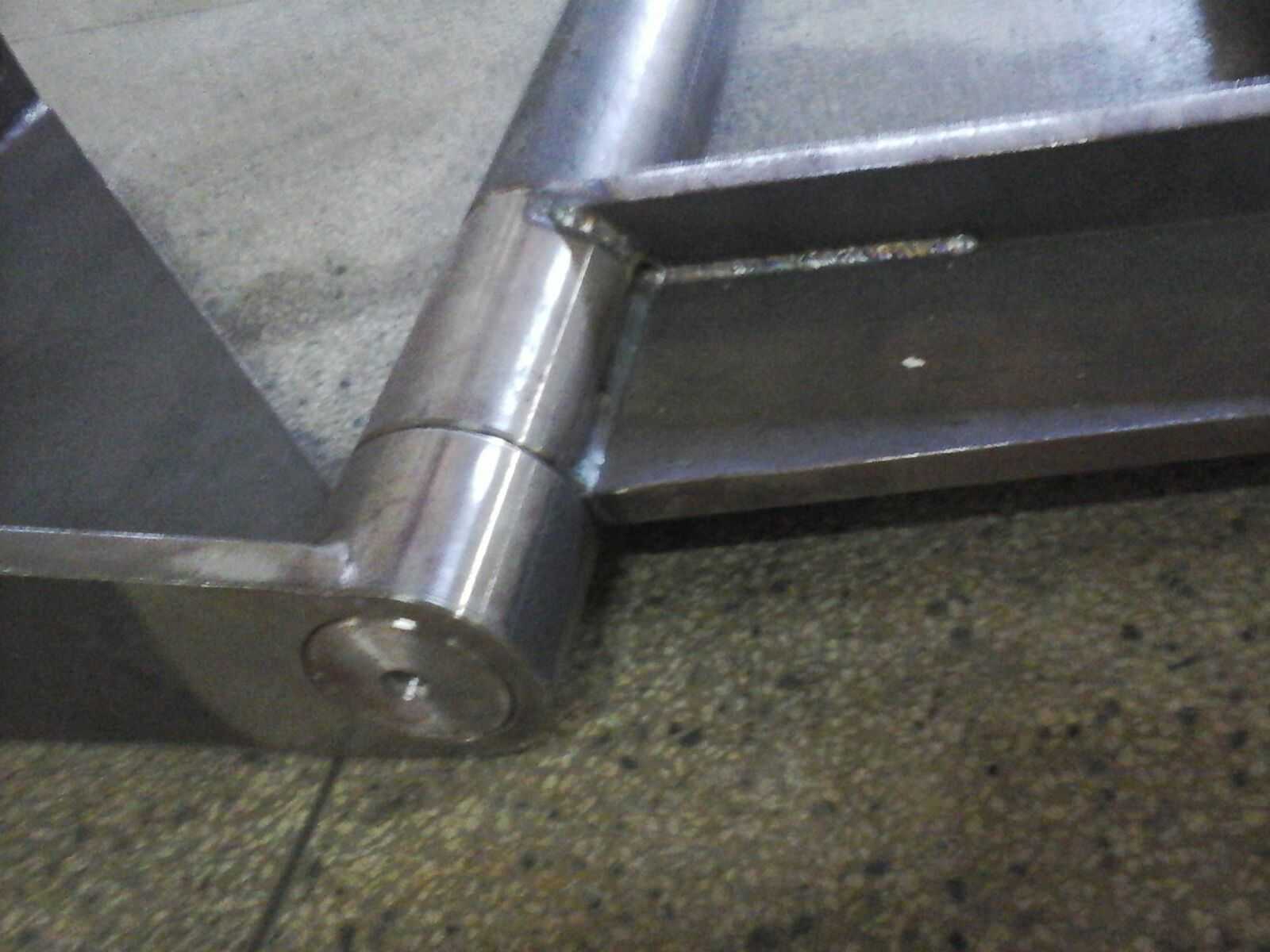

　　在高温环境下长期使用不会出现受热变形翘曲，又不会因为折边过高占用过多的仓内有效空间，影响物料的摊铺厚度。中间的主风道框架采用空心钢管作为侧边加强筋，钢管两端做了密封焊接处理，避免热风进入钢管内部形成冷凝水积留，长时间使用造成内部锈蚀，框架中间的导流直板与两侧钢管采用段焊连接，每段焊缝长度为20mm，间距100mm，既保证连接强度，又能释放板材受热时产生的热应力，避免长时间高温工况下焊缝开裂。现场安装时需要注意，导流板与仓壁之间需要预留5mm的膨胀间隙，用耐高温石棉绳填充密封，既防止热风从缝隙处漏出，又能给构件受热膨胀留出余量，避免热胀冷缩造成的构件变形。这套构件的结构设计没有采用复杂的曲面造型，所有折弯角度均为90度与固定斜角，

　　普通的钣金折弯设备即可完成加工，不需要定制专用的折弯模具，加工成本低，后期维护更换时也能快速测绘制作备件，不需要依赖原厂的定制加工，对于中小型烘干设备生产厂家来说适配性很强。在热风循环路径中，这套构件安装在燃烧室热风出口与物料承载网带之间的过渡段，上游连接热风送风管道，下游正对物料摊铺区域，经过导流后的热风会均匀穿过物料层，携带物料蒸发的水汽从回风口回到加热室循环加热，相比没有导流结构的直吹式风道，这套结构能让仓内的横向温差控制在5摄氏度以内，物料烘干的均匀度提升30%以上，同时风机的运行电流能降低10%左右，长期运行的节能效果比较明显。针对砂石烘干工况中含尘量大的特点，所有构件的迎尘面均做了向下的倾斜角度设计，粉尘落到板面后会顺着倾斜面滑落到仓底的排灰口，不会在构件表面长期堆积，减少日常维护的清灰工作量，也避免积尘被热风反复烘烤形成焦块掉落污染物料。
