气动拉深成型工装结构设计方案

　　这套气动驱动的拉深成型工装，主要面向薄板类金属零件的小批量拉深加工场景，在五金制品加工、小型汽配零件冲压、仪器仪表外壳成型的车间产线中都能适配使用，区别于传统大型机械压力机的大吨位、大占地特性，这套工装更适配多品种小批量的柔性生产需求，换型调整的耗时远低于常规冲压设备。从实际使用逻辑来看，这套工装依靠气动回路提供成型压力，总成型作用力匹配1.7吨的输出载荷，足够应对厚度1mm以内的冷轧钢板、1.2mm以内的铝合金板材的浅拉深作业，作业过程中不需要配套复杂的液压站管路，车间常规0.6-0.8MPa的压缩空气气源即可驱动，日常维护只需要定期检查气动密封件的磨损情况，运维成本比液压驱动的同吨位压力设备低四成左右。

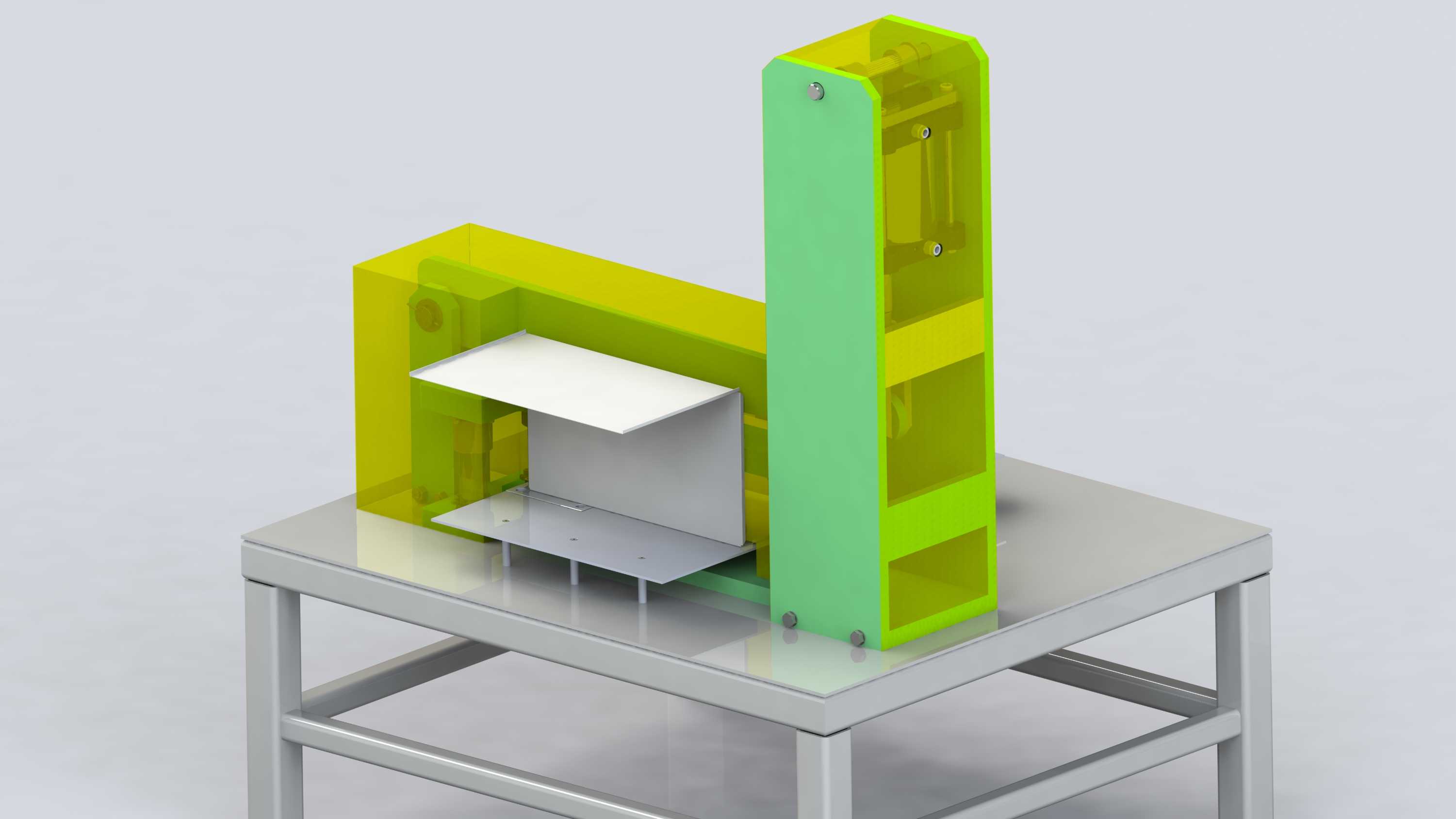

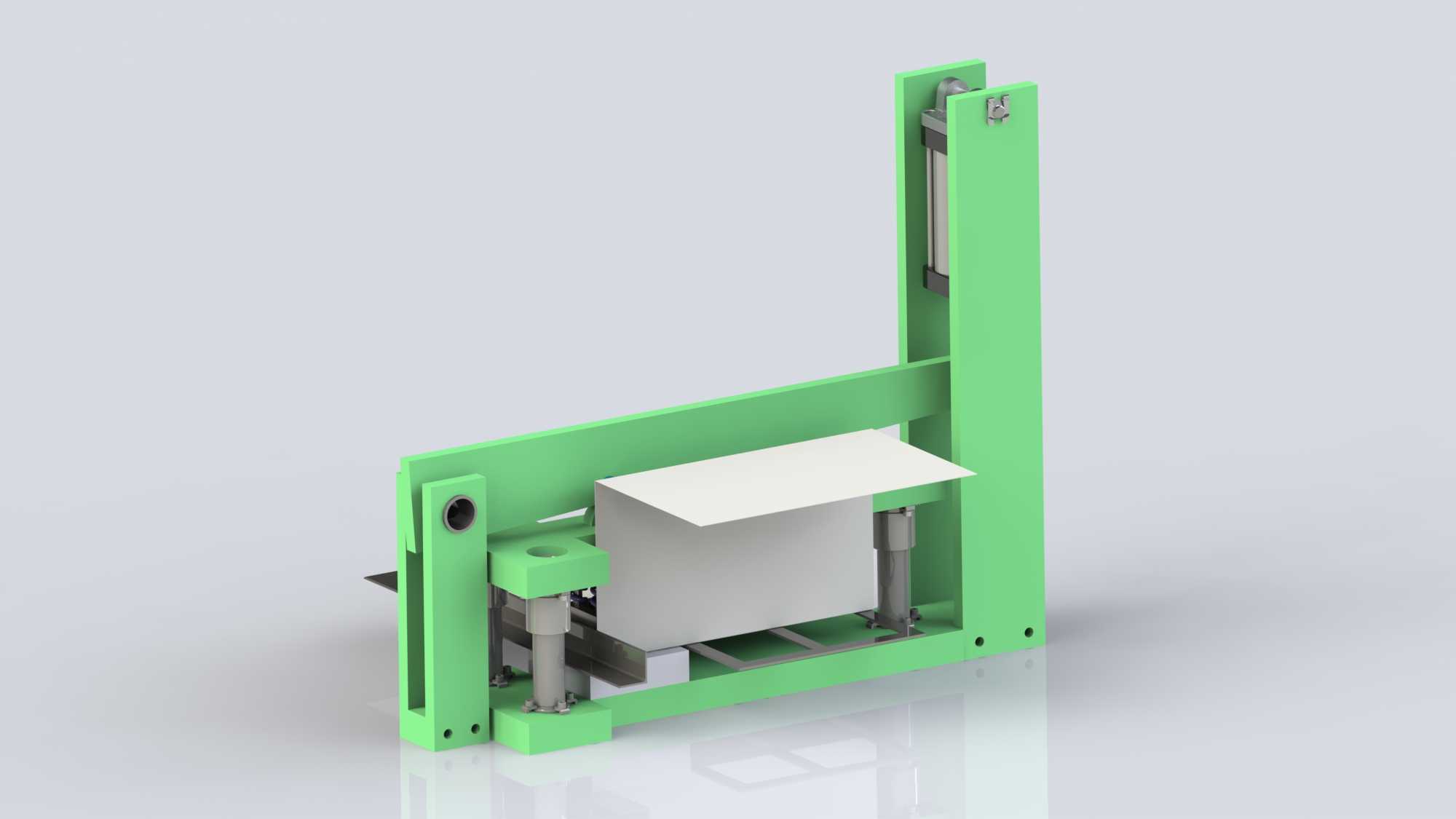

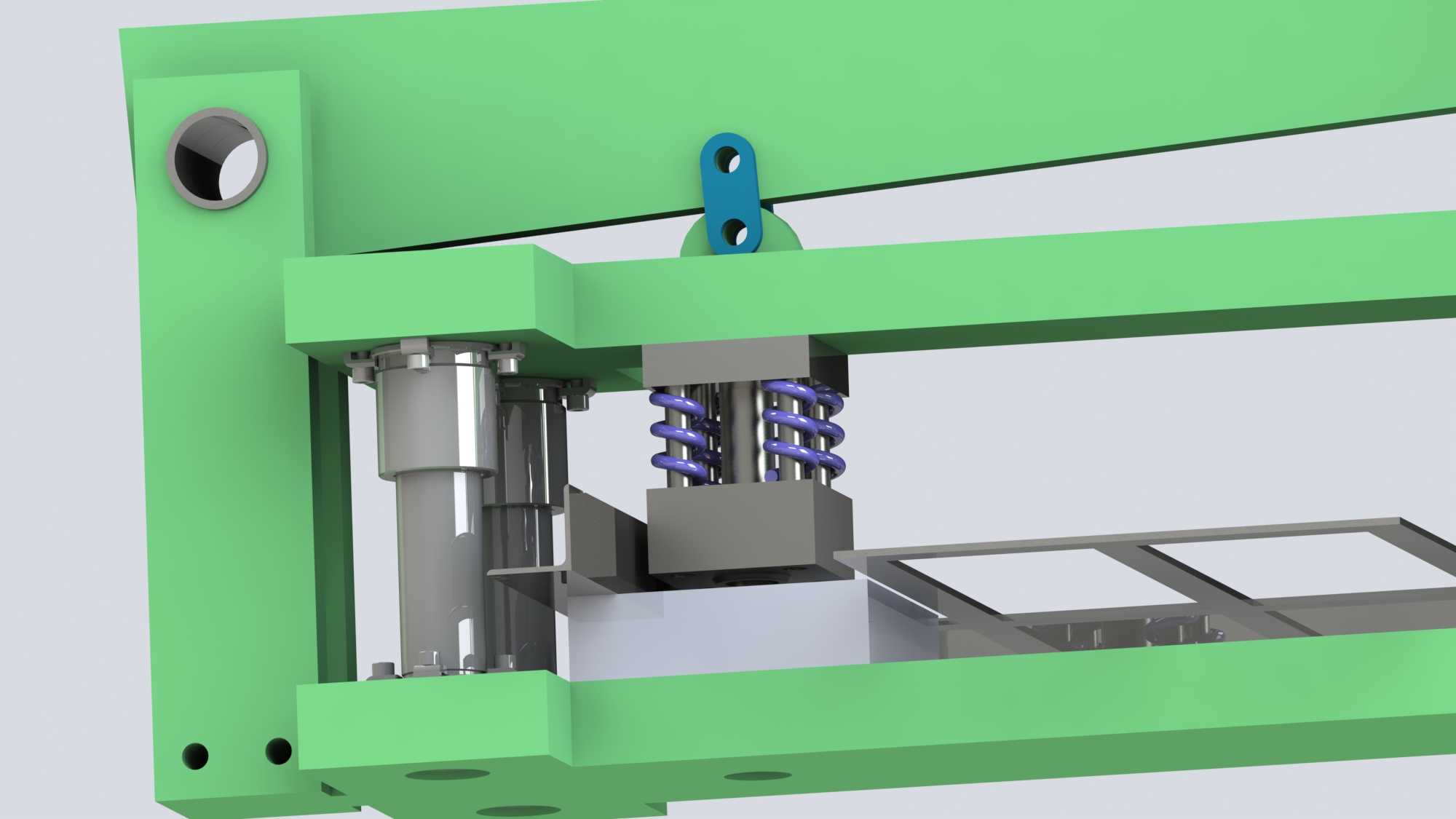

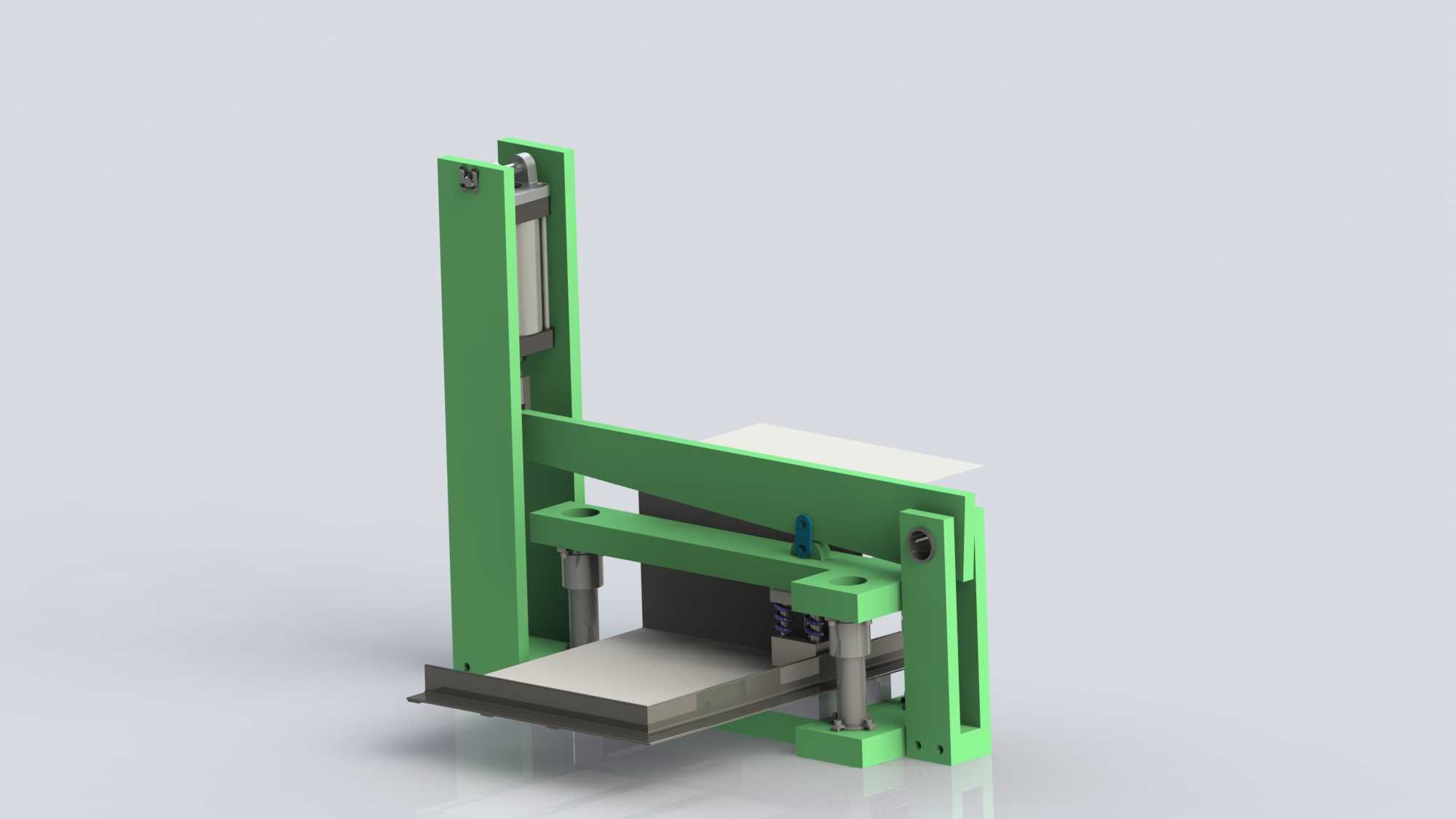

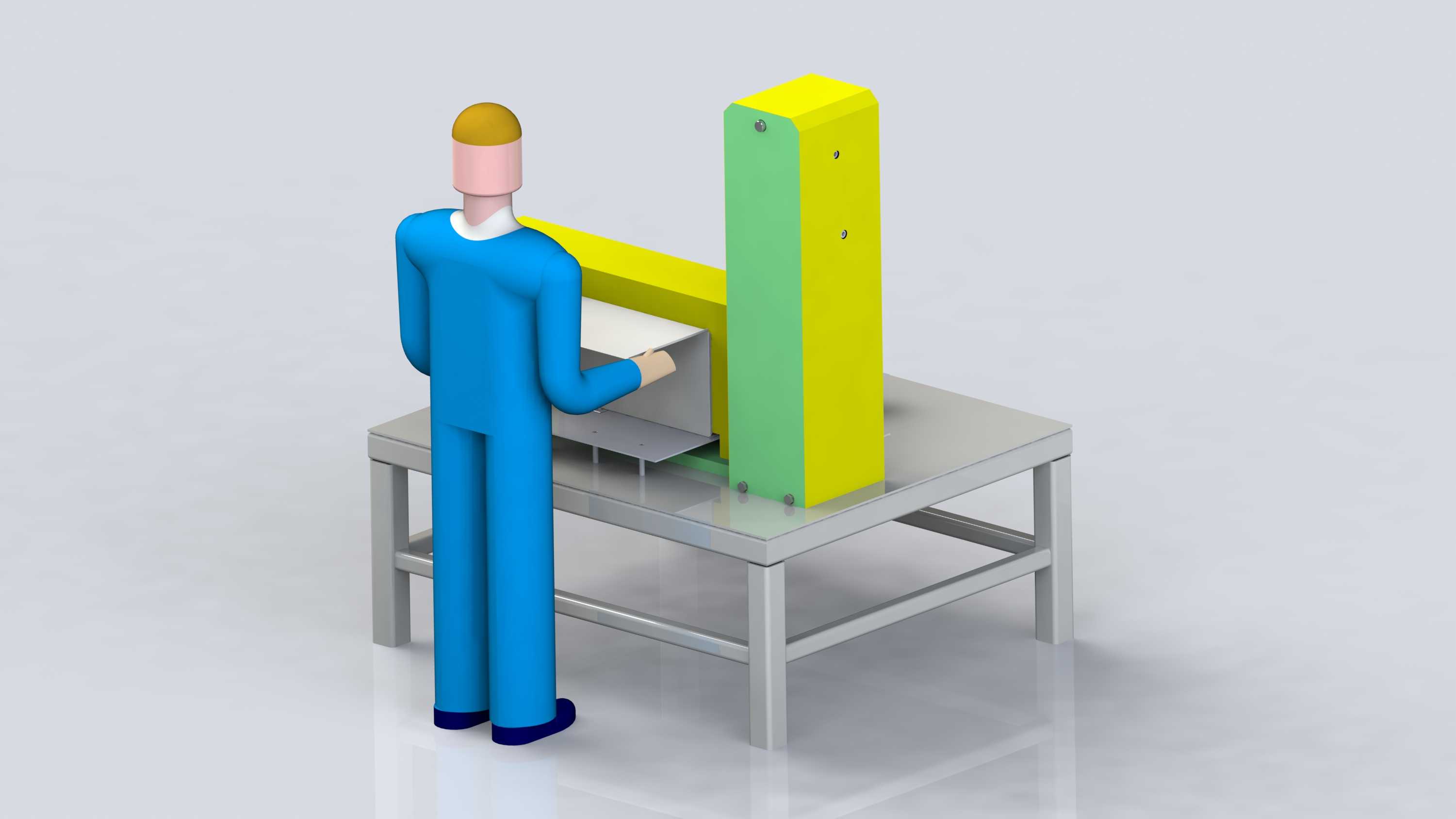

　　设计阶段首先考虑的是车间的安装边界，整套工装的主体结构采用立式布局，安装基面的固定孔位按照常规冲床工作台的T型槽间距做了适配，不需要额外改造现有工作台面即可完成固定，整体外轮廓没有突出的尖锐结构，操作侧预留了足够的手部操作安全距离，配套的气动控制按钮布置在工装侧方的安全操作区间，避免作业过程中操作人员的手部进入成型模腔区域。结构设计上，成型模腔的导向结构采用了双侧导柱导向，导柱配合间隙控制在0.02mm以内，保证上下模合模过程中不会出现偏载啃模的问题，拉深压边力通过独立的气动调压阀单独控制，可以根据不同板材的成型特性调整压边力大小，避免拉深过程中出现工件起皱或者拉裂的缺陷，相比传统的弹簧压边结构，气动压边的压力输出更稳定，

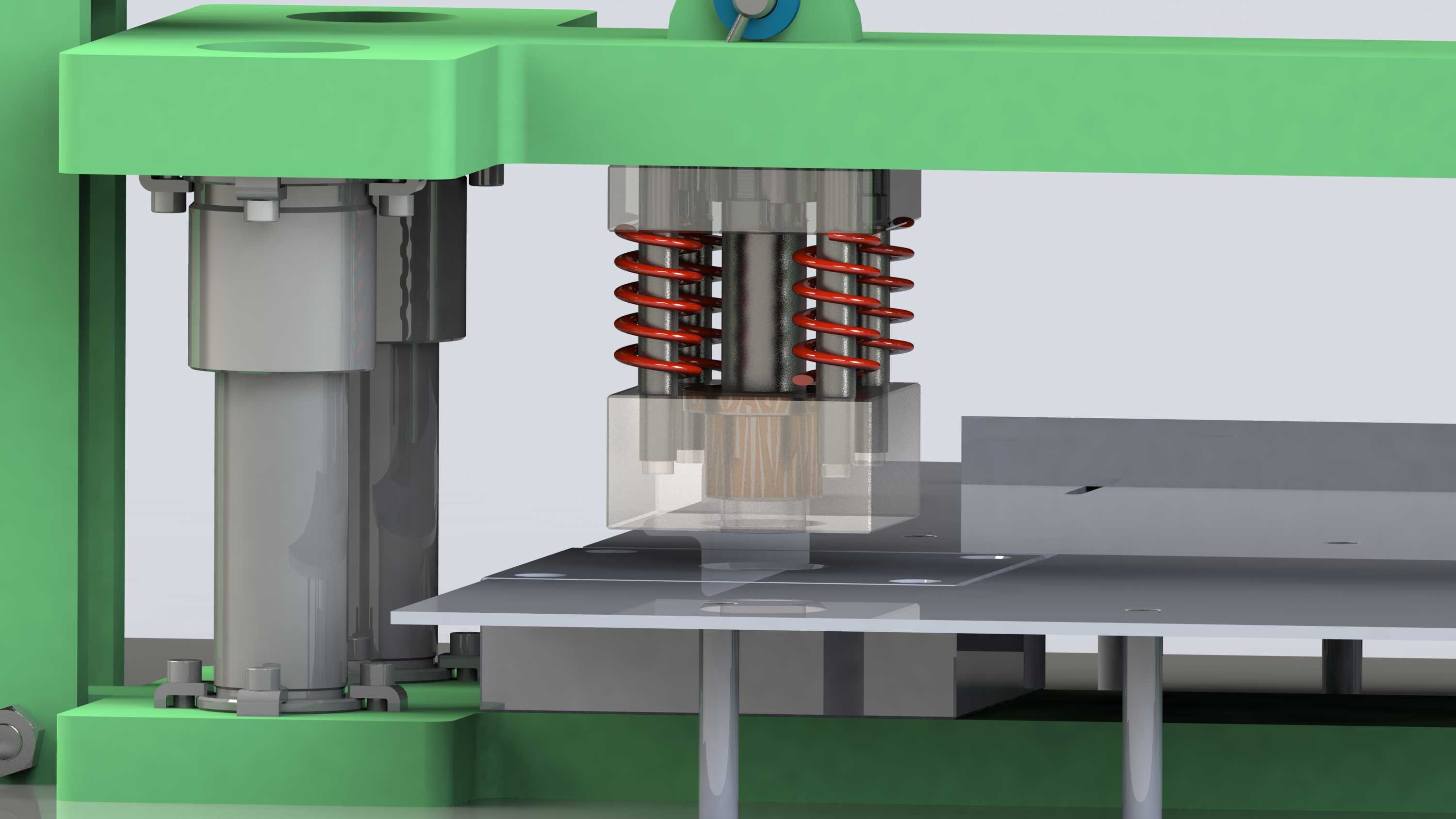

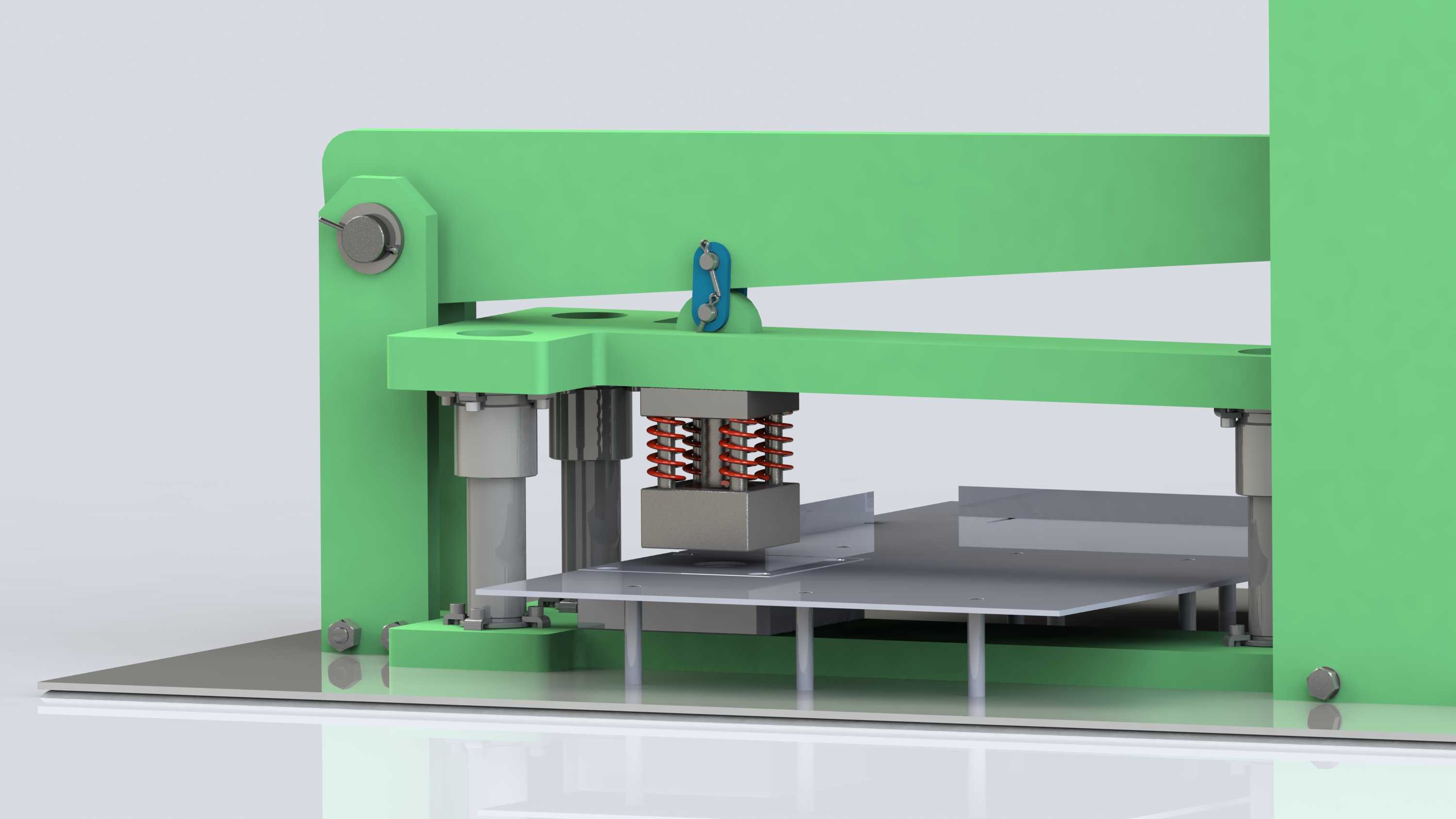

　　整个拉深行程中压边力的波动值不超过5%，能有效提升成型零件的合格率。从成型作业的流程来看，操作人员只需要将裁切好的板料放置在下模的定位挡块位置，触发气动控制开关，压边圈首先下行压紧板料边缘，随后拉深凸模按照设定的行程完成拉深动作，成型完成后上模回程，顶料机构自动将成型完成的工件顶出模腔，整个作业循环的时长可以控制在3秒以内，单工位的作业效率完全能满足中小批量零件的生产节拍要求。设计过程中也充分考虑了不同零件的换型需求，上下模的固定方式采用快换压板结构，更换不同成型轮廓的模具时，只需要松开压板固定螺丝、切换气路快速接头即可完成换模，不需要重新调整整套工装的安装精度，换型时间可以控制在15分钟以内，适配多品种零件的轮换生产。

　　整套结构的受力部件都做了有限元强度校核，在1.7吨的额定载荷下，主要受力框架的最大变形量不超过0.03mm，完全能满足薄板拉深成型的精度要求，气动回路中配套了节流阀可以调整成型动作的运行速度，避免凸模下行速度过快导致板材拉裂，同时回路中设置了安全保压阀，当车间气源压力突然下降时，工装会自动锁止当前位置，避免上模下滑引发安全事故。在实际车间适配场景中，这套工装既可以作为独立的冲压工位单独使用，也可以集成到小型自动化冲压产线中，配套自动送料机构即可实现无人化的连续拉深作业，不需要对现有产线做大规模的结构改造，安装接口的通用性较强。针对日常运维的需求，所有气动元件都采用行业通用的标准规格，不需要定制特殊配件，密封件、导向套这类易损件的更换不需要拆解整套工装主体结构，一线设备维护人员经过简单培训即可完成日常的保养与易损件更换作业，降低了设备的全生命周期使用成本。
