煤气净化用气体洗涤装置结构

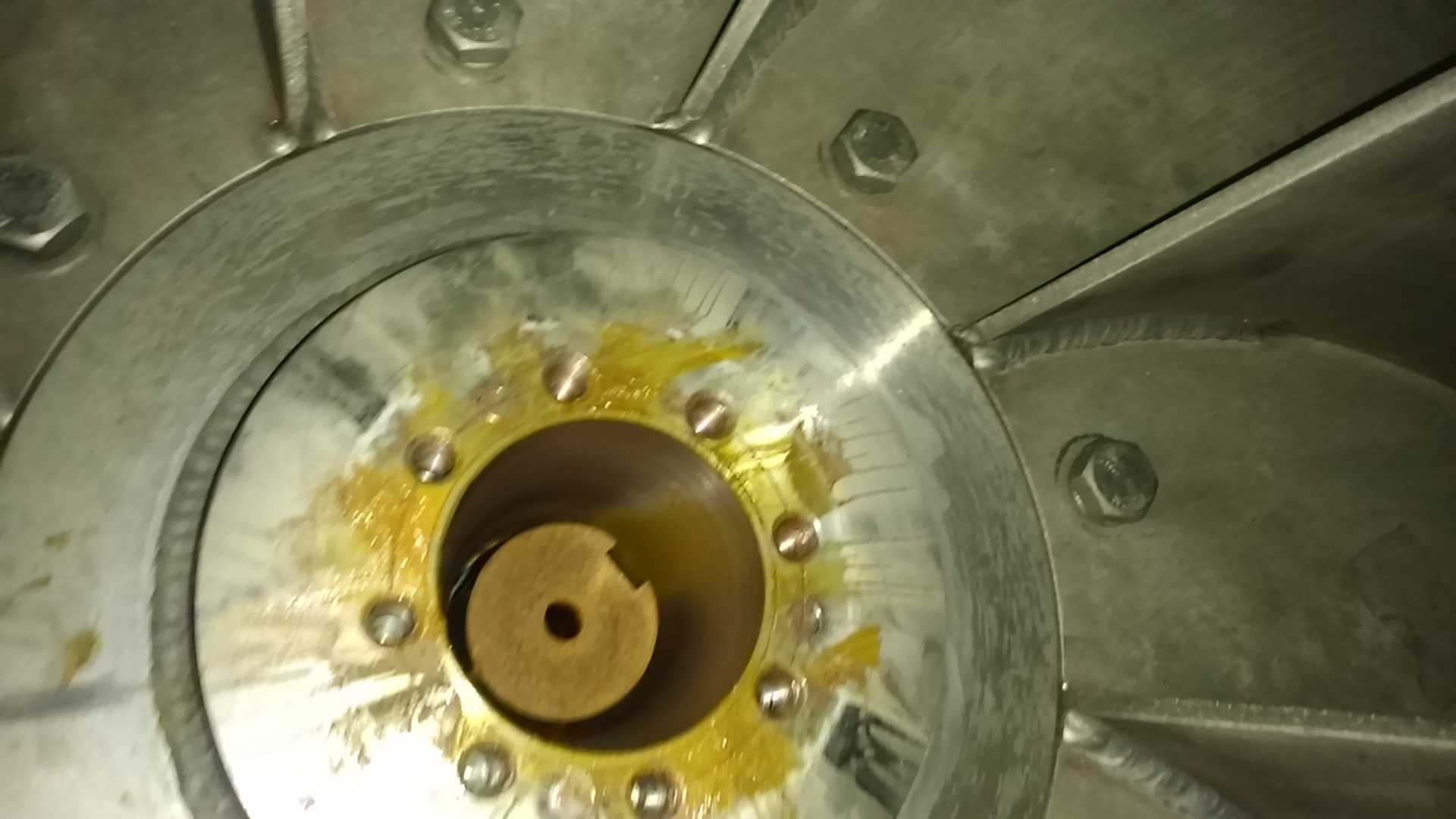

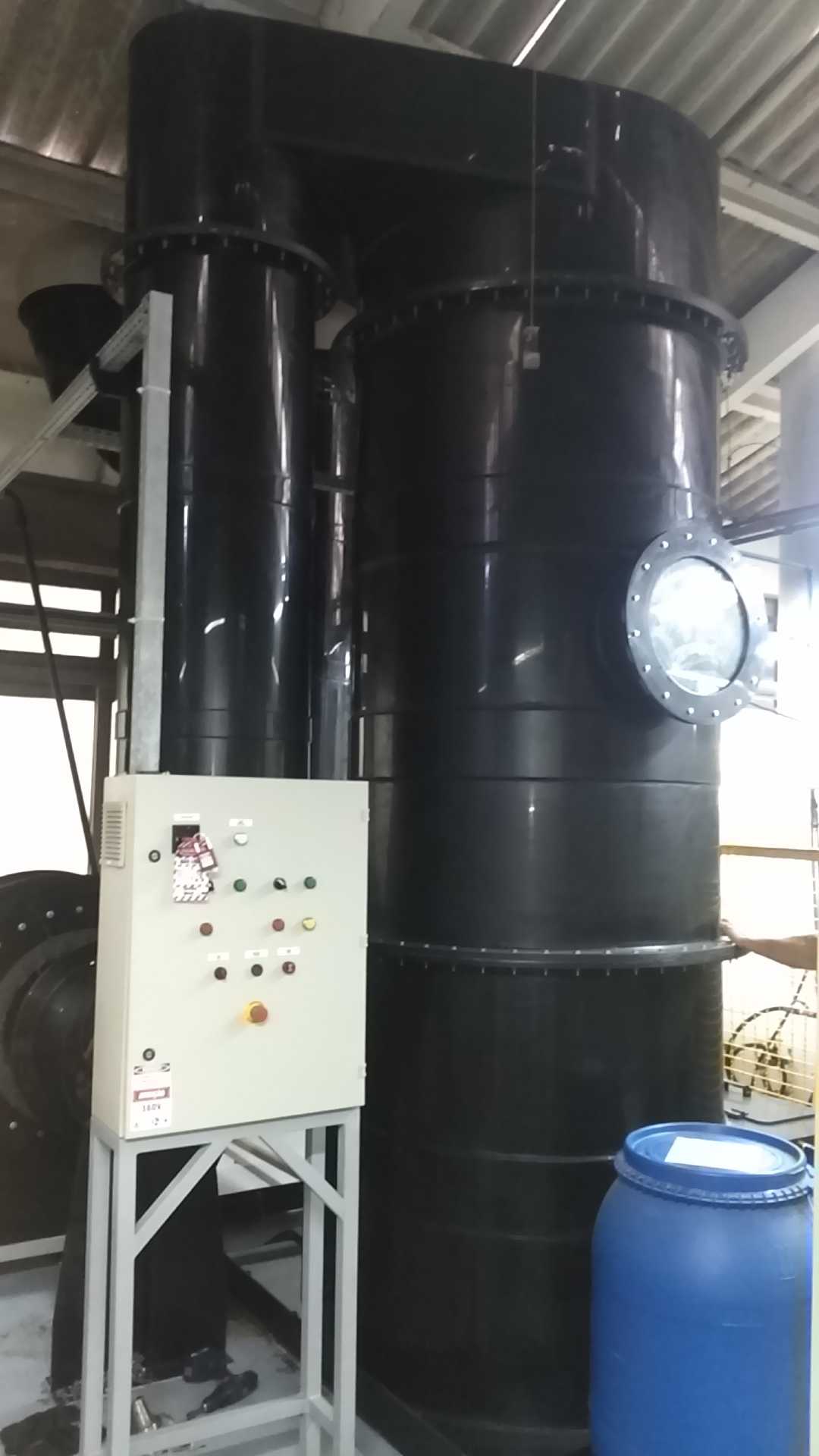

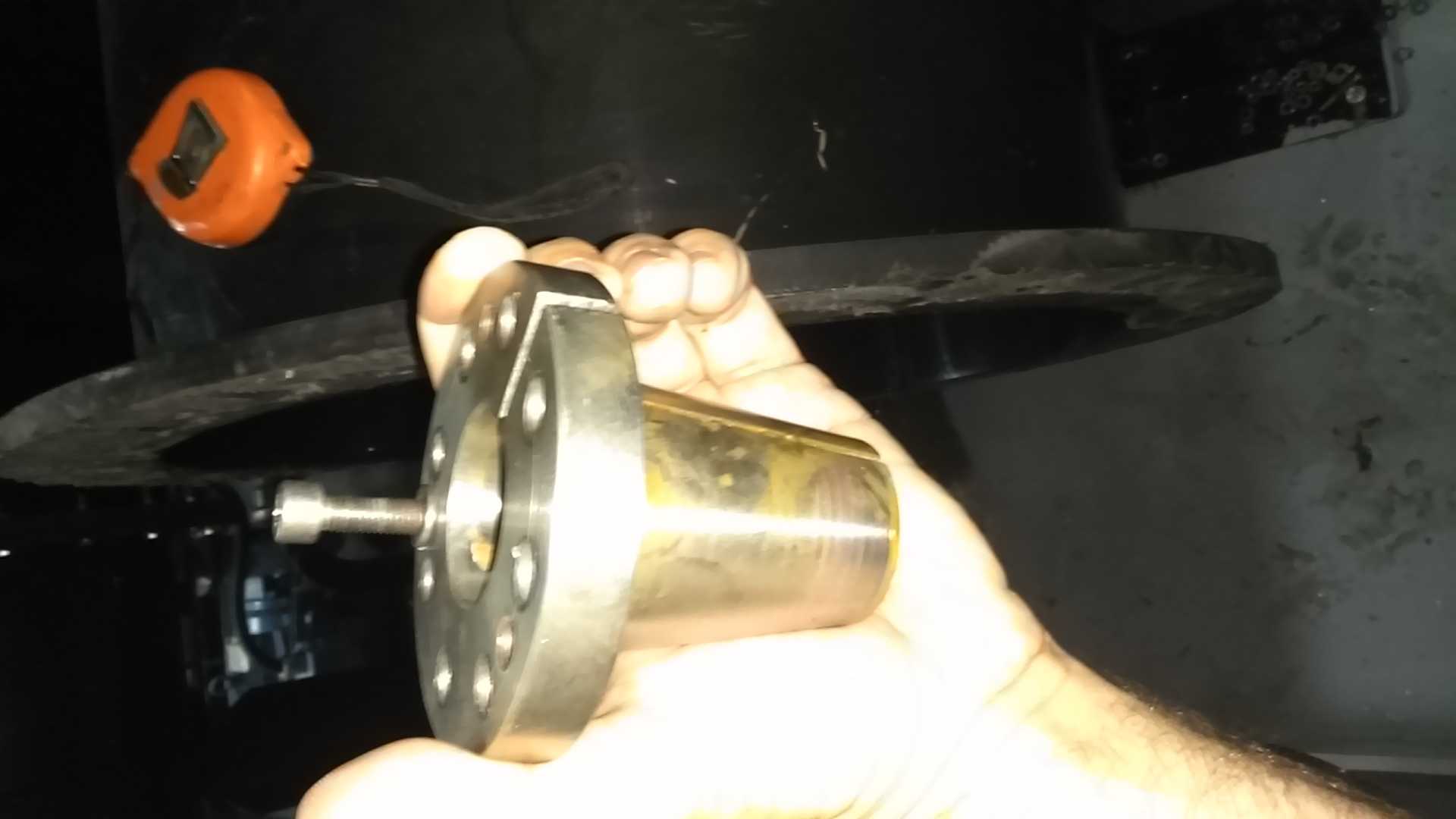

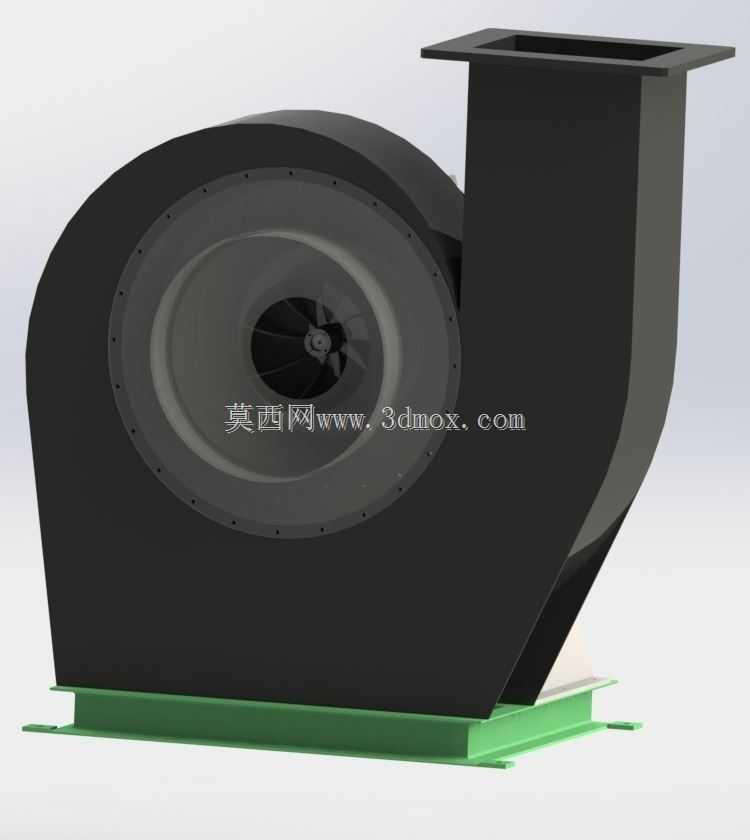

　　该装置应用于城市煤气输配、工业燃气预处理工段，核心作用是脱除煤气中夹带的粉尘、焦油雾滴与部分可溶性气态杂质，避免后续输配管网、燃烧设备出现积碳堵塞、腐蚀磨损问题，是煤气出厂前净化工序的核心接触反应单元。从现场实拍的结构细节来看，装置核心采用径向进气的旋流接触设计，中心区域设置带键槽的传动轴安装位，用于连接外部排风动力组件，配套动力参数匹配15CV四极电机的输出转速与扭矩范围，可实现每小时18000立方米的煤气处理通量，完全适配中小型城市煤气门站、工业企业自备煤气站的处理规模。

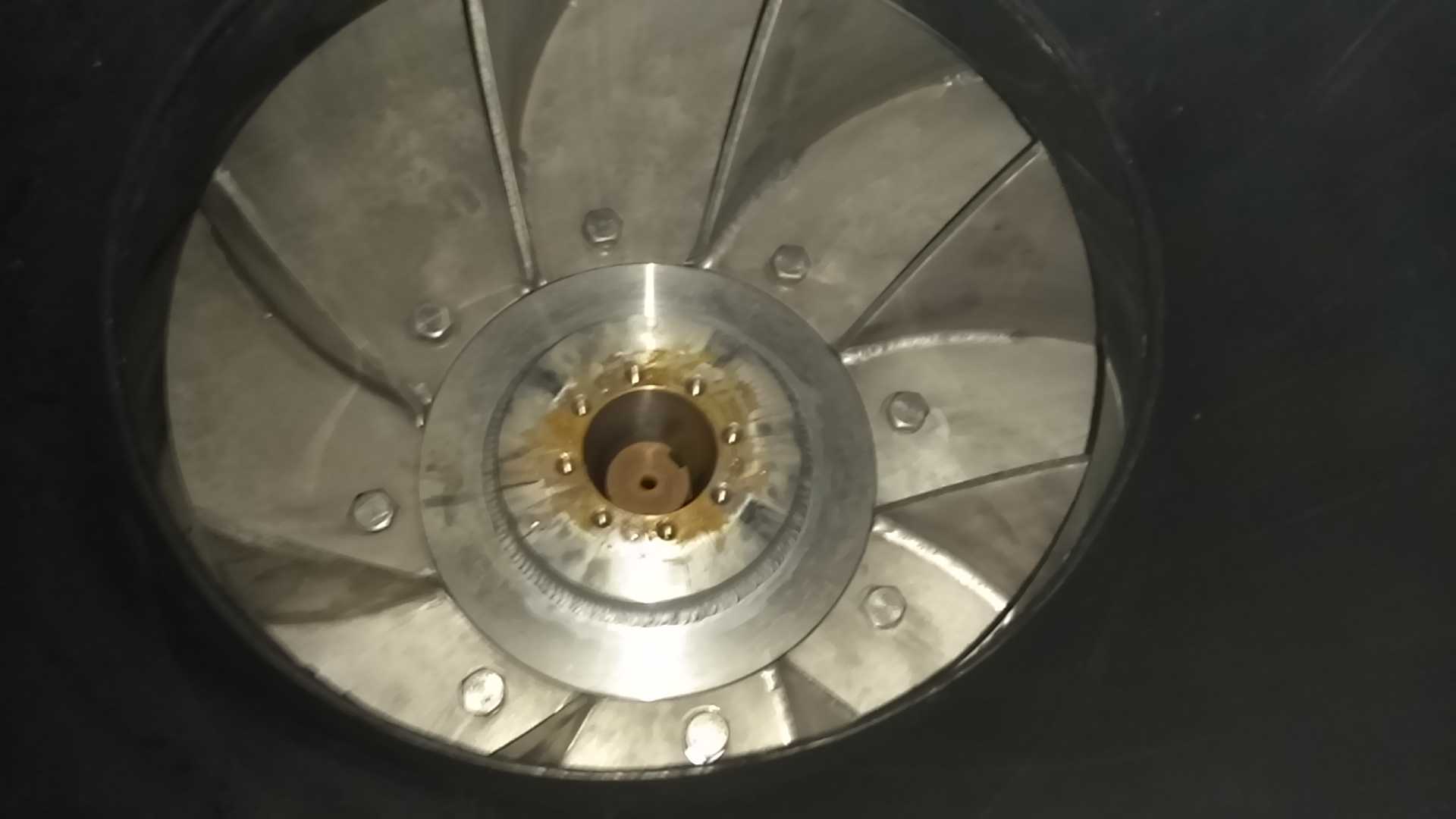

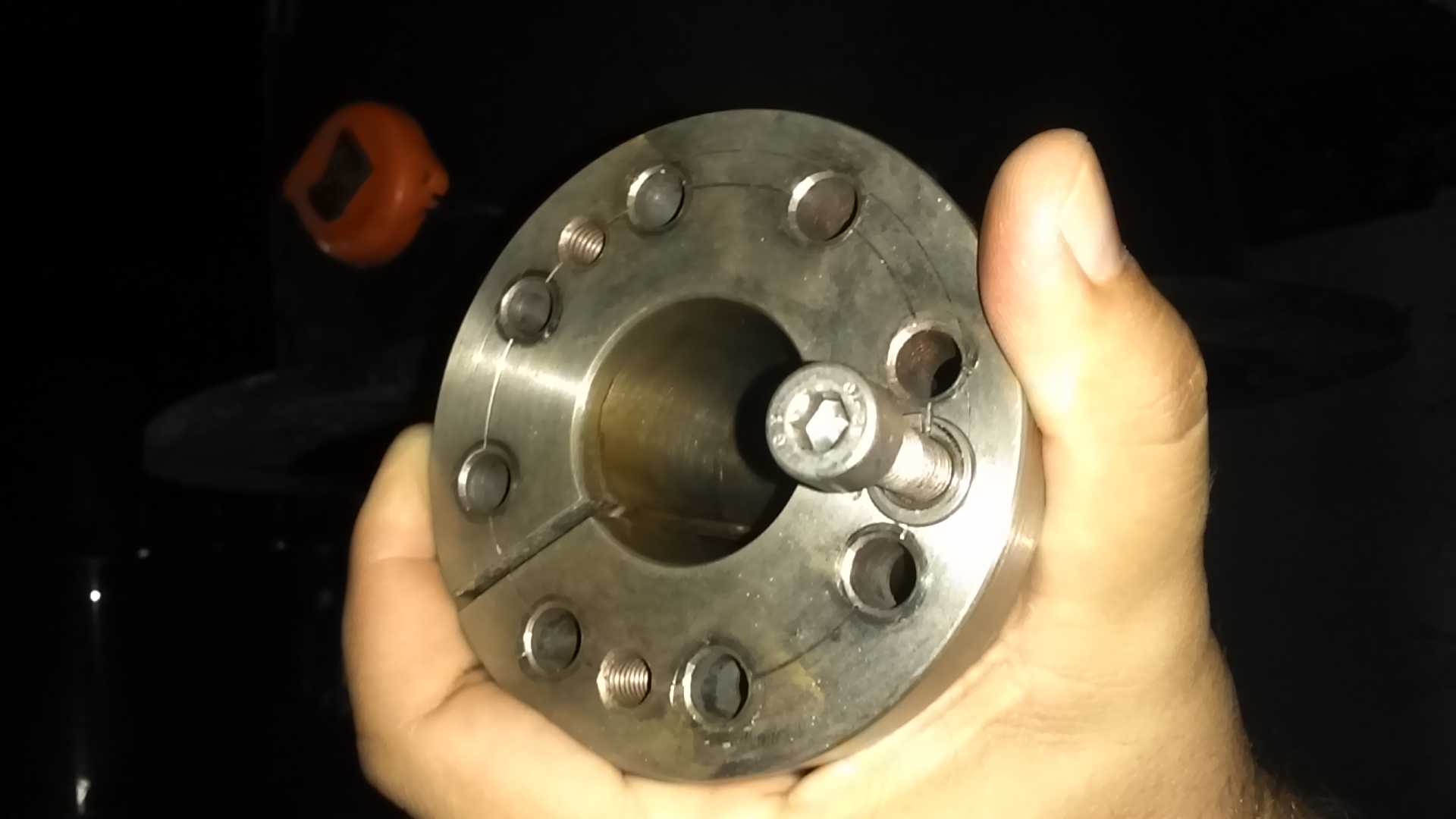

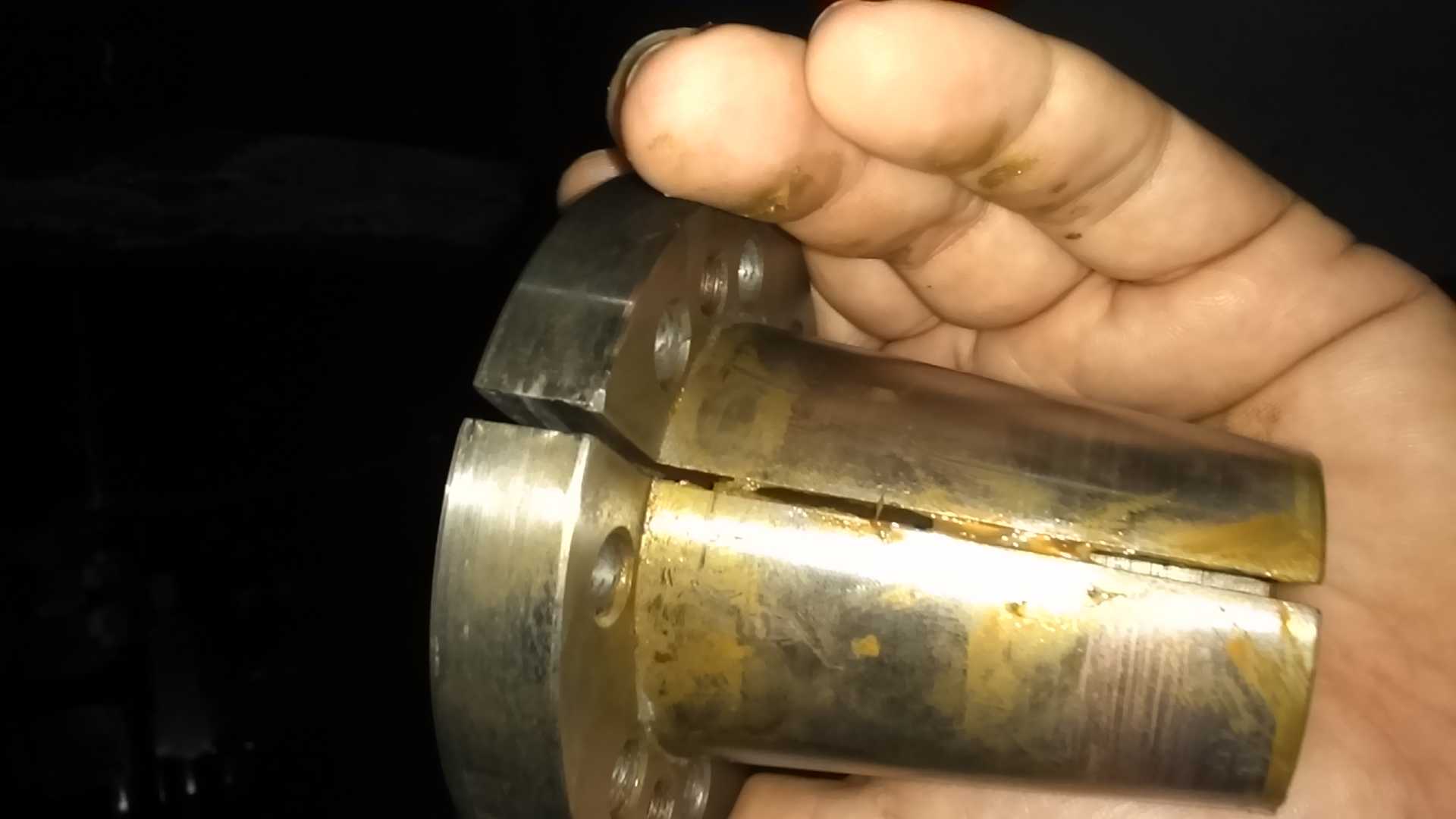

　　结构设计上，外壳采用分段法兰拼接结构，周向均匀布置内六角紧固螺栓，法兰密封面预留足够的压缩余量，可适配耐油橡胶垫片或聚四氟乙烯垫片的安装要求，保证带压工况下的壳体密封性，避免煤气泄漏引发安全风险。内部旋流叶片采用等倾角放射状布置，叶片与中心轮毂的焊接位置做了圆弧过渡处理，减少含杂质气流长期冲刷造成的局部磨损，同时降低气流通过时的阻力损失，让进入装置的煤气能够形成稳定的旋流场，与顶部喷淋的洗涤液充分接触。中心区域的多孔分布件采用耐腐PPP材质制作，可耐受煤气中硫化氢、焦油等组分的长期腐蚀，同时均匀分布进入接触区的气流，避免偏流造成的洗涤效率下降，分布件与轮毂之间采用间隙配合，预留了热膨胀余量，适应煤气进出的温度波动，不会因热胀冷缩出现卡涩或开裂问题。

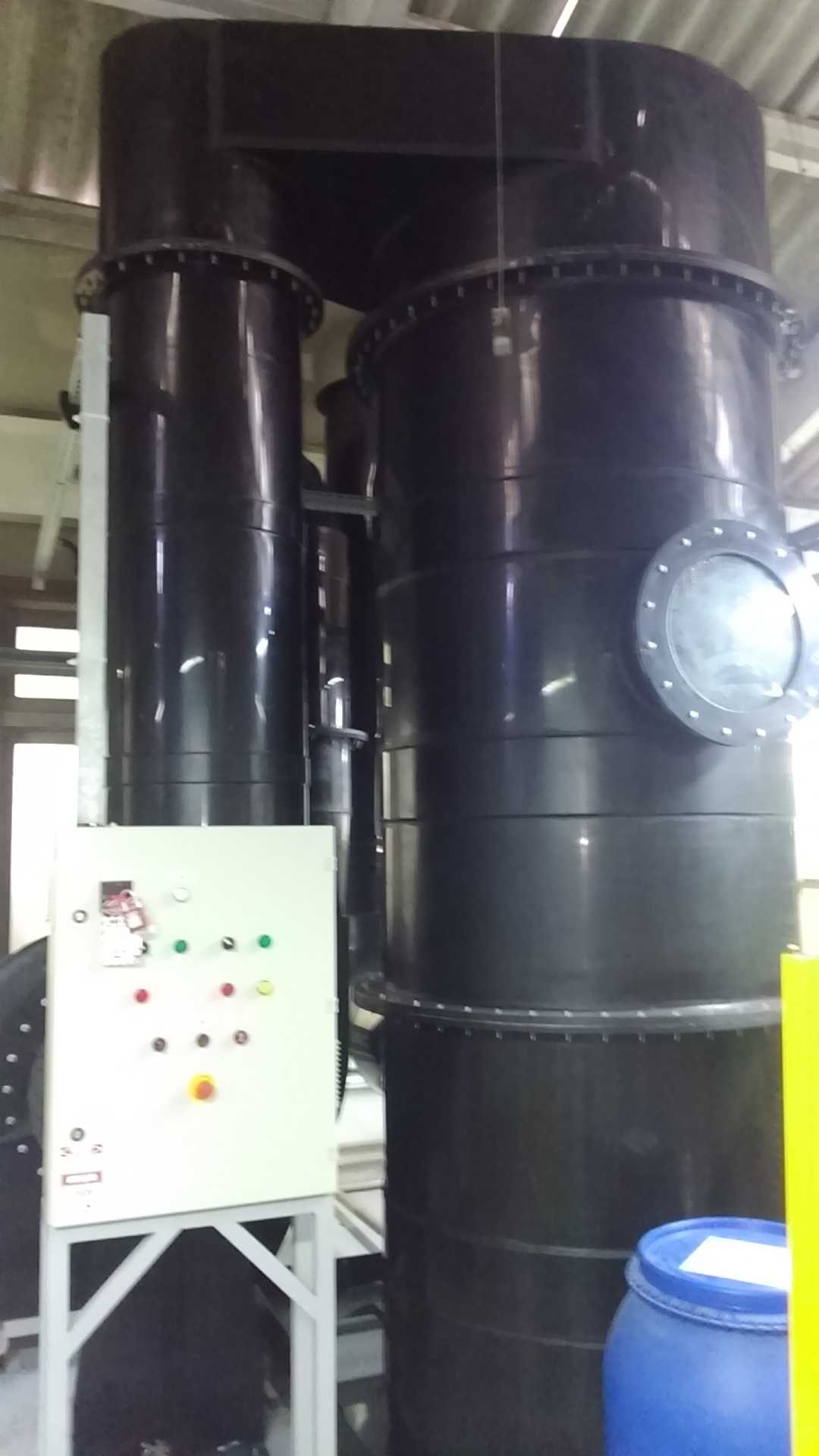

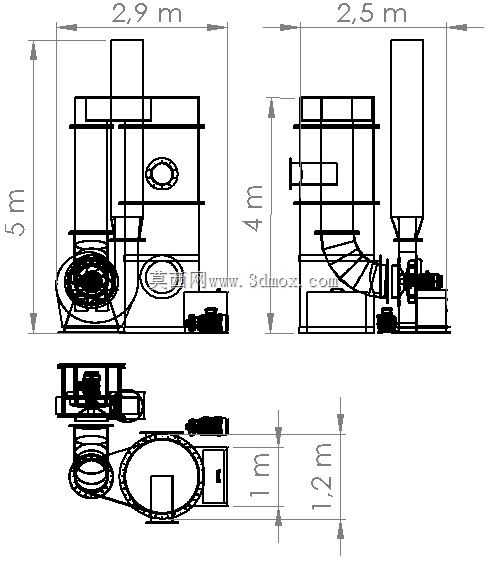

　　从安装边界来看，装置采用卧式同轴安装形式，中心轴的同轴度公差需控制在0.1mm以内，避免运行过程中出现振动超标、轴封磨损泄漏的问题；壳体法兰的安装孔位采用均布设计，可适配同通径的标准管道法兰对接，进出口管道的对接位置预留了1.5倍管径的直管段要求，保证进入装置的气流流态稳定，不会出现偏流影响洗涤效果。装置底部设置积液腔，用于收集洗涤后夹带杂质的废液，可配套排污管路定期排出废液，避免积液被气流夹带进入后续工段。

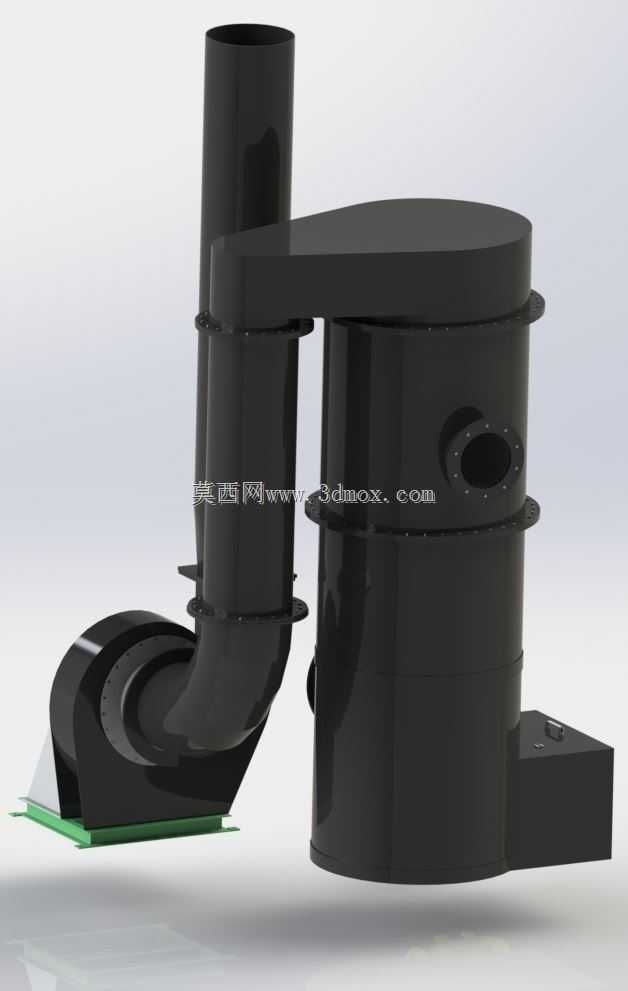

　　在实际选型应用中，该结构的洗涤装置可根据处理气量的需求调整旋流叶片的角度与壳体直径，当处理气量波动在额定值的70%-120%区间时，仍能保持稳定的洗涤效率，不需要对核心结构做大幅改动。内部易损件采用模块化设计，中心的液体分布件、轴封组件均可单独拆卸更换，不需要整体拆解壳体法兰，大幅降低了现场维护的工作量与停机时间。针对煤气中焦油含量较高的工况，可在旋流叶片表面增加疏油涂层，减少焦油附着造成的流道堵塞，延长装置的连续运行周期。从建模角度来看，该结构的建模重点在于旋流叶片的曲面放样、法兰螺栓孔的阵列排布、中心轴键槽的公差配合设计，建模过程中需要重点校核旋流叶片的安装角度与气流通道的通流面积，保证气流通过时的流速控制在合理区间，既保证气液接触的充分性，又不会因流速过高造成液滴夹带、阻力过大的问题。
