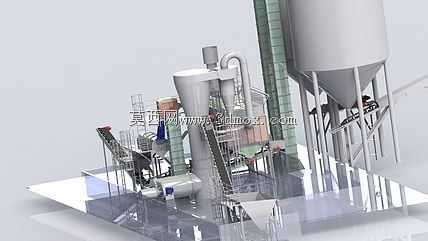

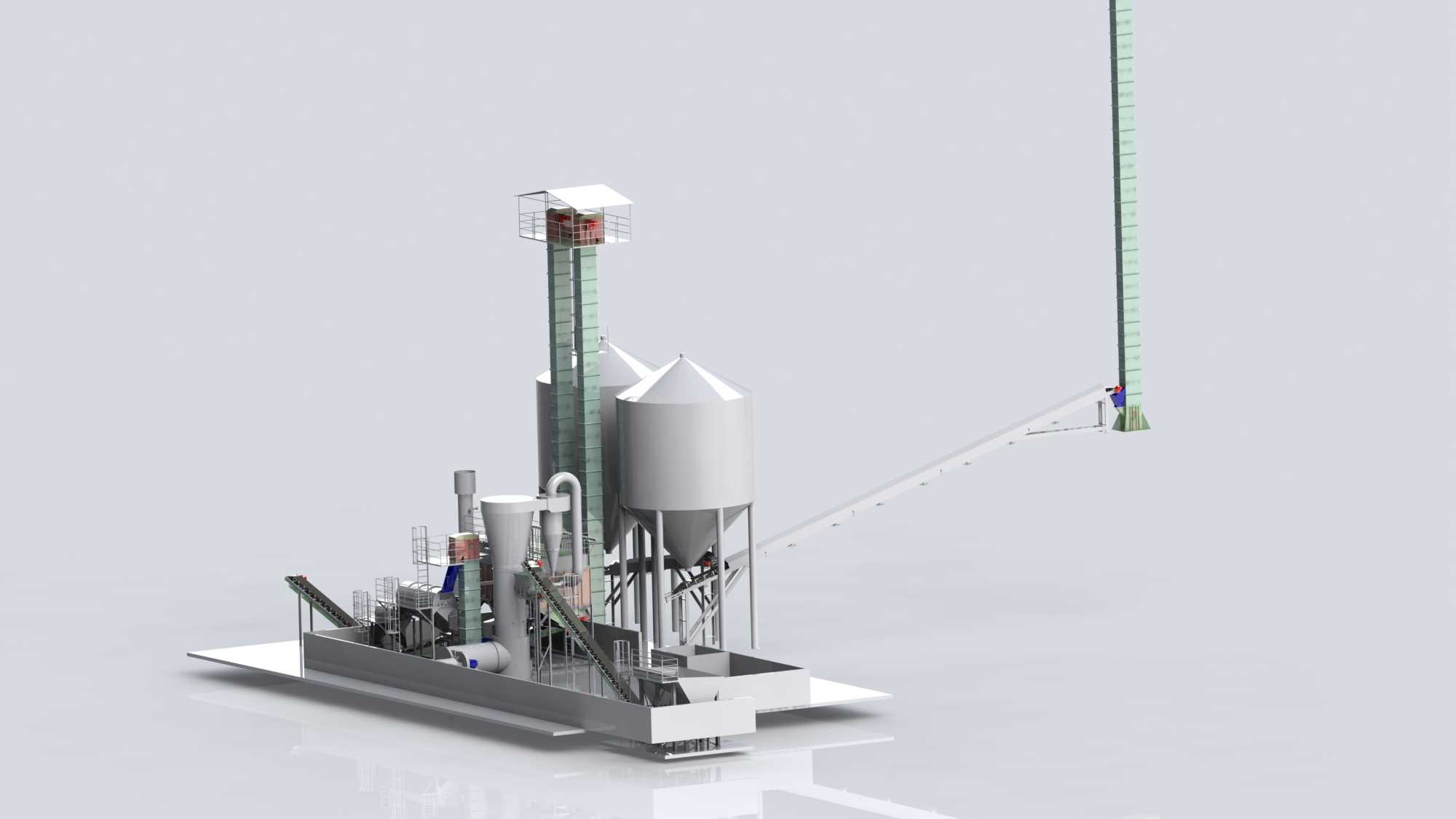

流化床干燥器工业设备三维结构设计

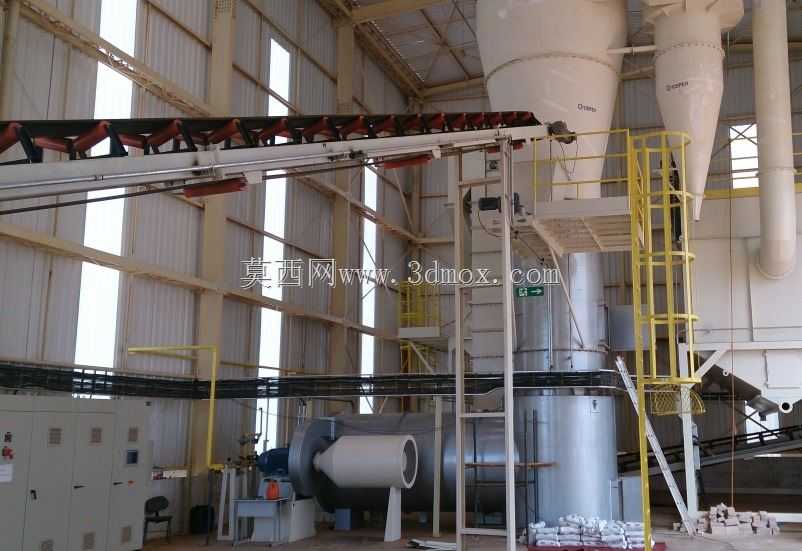

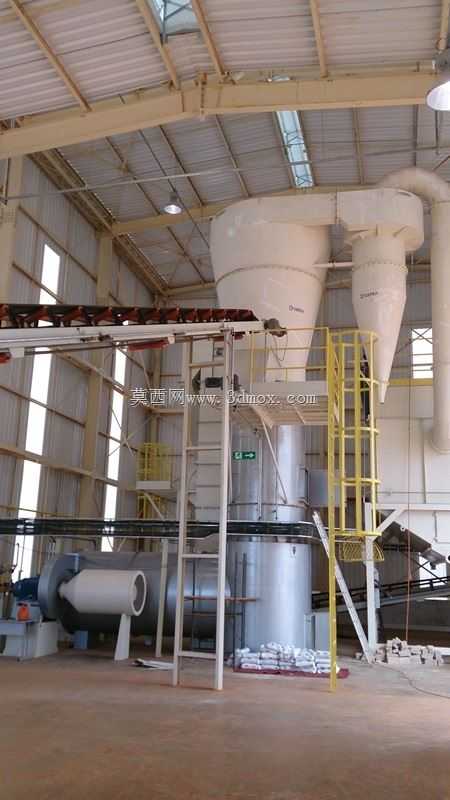

　　在化工、粮食加工、医药原料制备等散料处理场景中，流态化干燥设备是连续化生产环节的核心单元，这套流化床干燥器的三维结构设计，完全围绕散状颗粒物料的连续干燥工况做适配，区别于传统静态烘干、回转烘干设备的结构逻辑，整套设备的腔体设计优先保障布风均匀性，底部风室采用等压风仓结构，避免沿料层宽度方向出现风速差导致的局部死床、物料过烘或烘干不足问题。从安装边界来看，设备主体采用分段式模块化结构，进风段、沸腾床段、扩大沉降段、排风段依次通过法兰连接，现场安装时可根据厂房层高调整各段的拼接顺序，无需额外做大型钢结构的定制改造，设备侧面预留的进料口采用斜溜槽结构，溜槽倾角设置为45度，适配颗粒物料的自然安息角，避免进料段出现物料架桥堵塞，

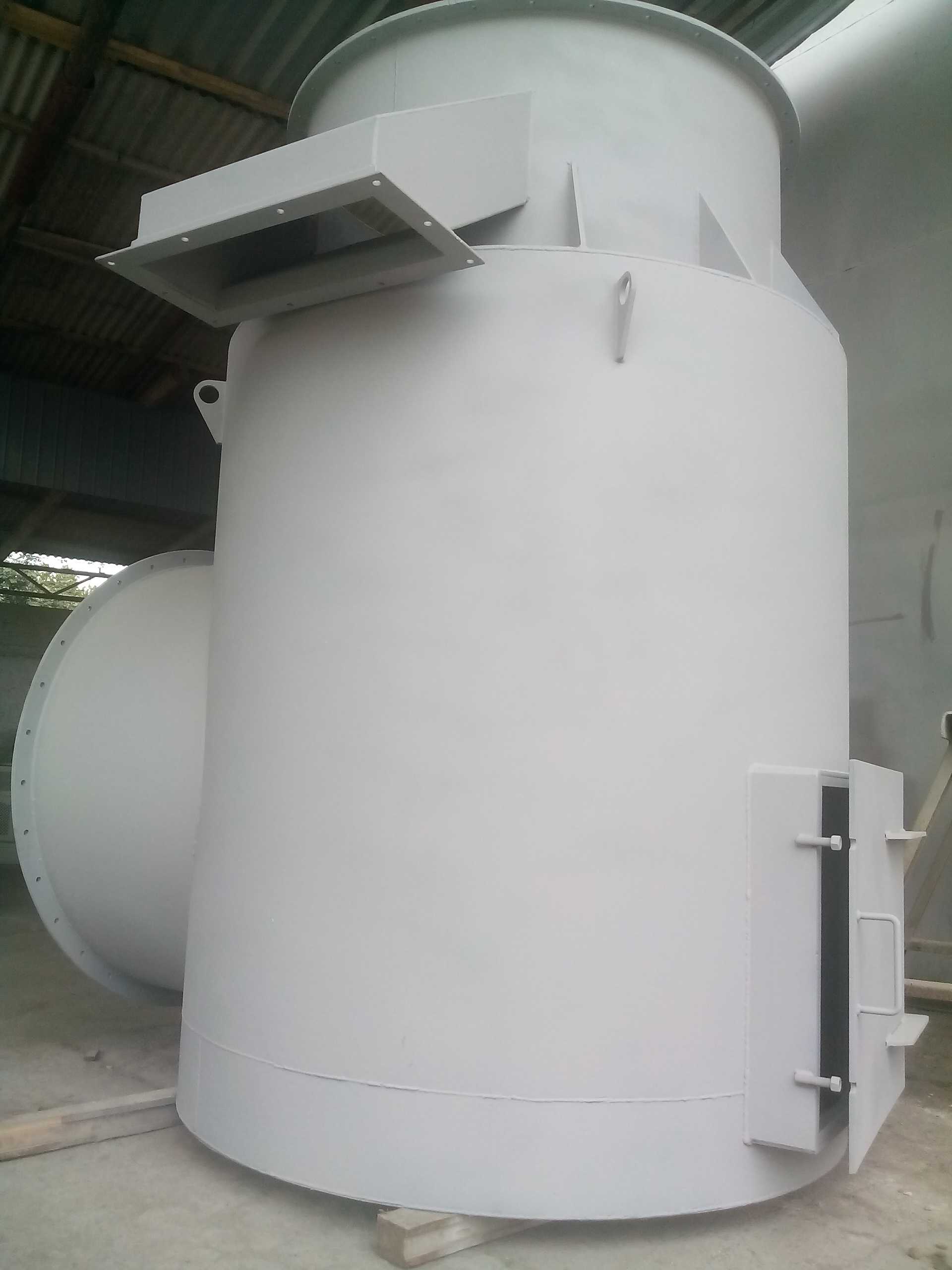

　　进料口配套的密封结构采用软连接设计，可抵消设备运行时的微幅振动，避免连接部位出现粉料泄漏。设备的布风板设计是整个结构的核心，布风板上的风帽采用侧向出风结构，出风方向沿床层切线方向排布，开机进风时可在床层内部形成均匀的旋流风场，让进入床层的湿物料快速分散，避免湿料团直接堆积在布风板表面造成局部风阻过大，布风板的开孔率经过反复校核，既保证正常运行时料层能维持稳定的沸腾状态，又不会因为风速过高导致细颗粒物料被大量夹带进入排风段。上部的扩大沉降段直径比下部沸腾床段大出近一倍，风速在该段会自然降低，大部分被气流夹带的粗颗粒会在重力作用下落回床层继续参与干燥，减少后续除尘单元的处理负荷，沉降段侧壁预留的检修人孔采用快开式结构，

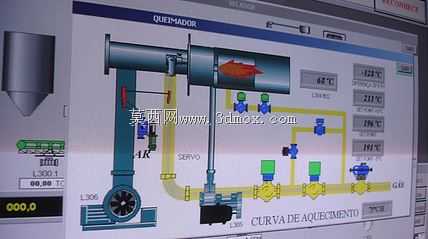

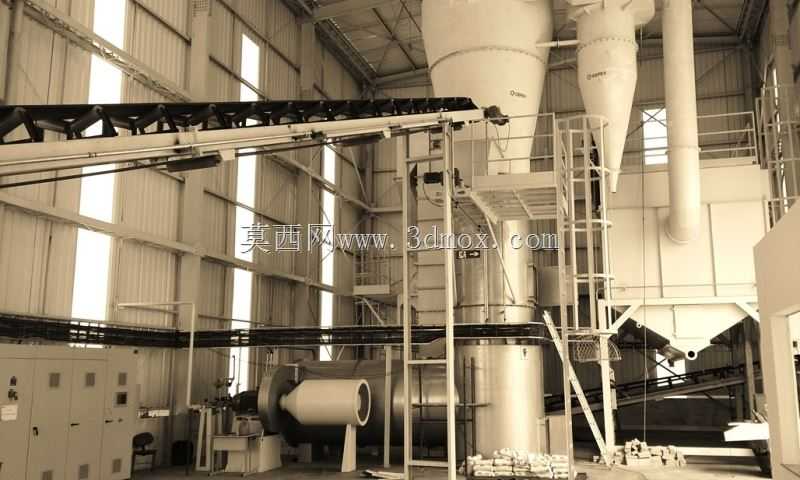

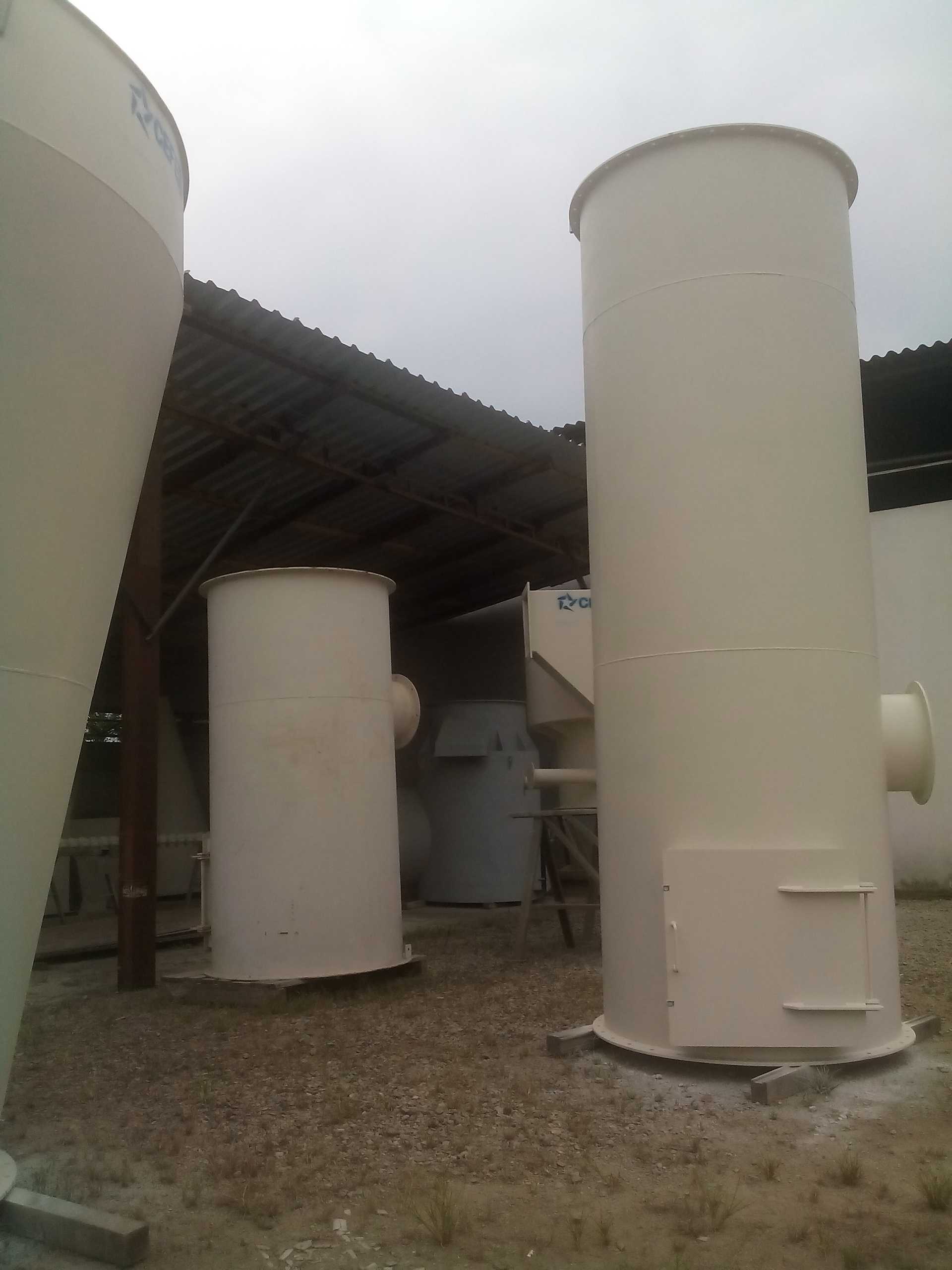

　　日常清理床层残留物料、检查风帽磨损情况时无需拆卸整段设备，单人即可完成检修操作。设备的出料口设置在沸腾床段的尾端，采用溢流堰结构控制床层的静态料位高度，料层高度可通过调整溢流堰的上下位置灵活适配不同物性的物料，对于粒径小、密度低的物料可适当降低堰高减少床层阻力，对于粒径大、含水率高的物料可抬高堰高延长物料在床层内的停留时间，保障最终出料的含水率稳定。配套的热源接口设置在底部风室的侧端面，可灵活对接蒸汽换热器、热风炉等不同热源设备，接口采用标准法兰尺寸，无需额外做变径处理即可对接常规工业热风管路，排风段顶部预留的排风口可直接对接旋风分离器、布袋除尘器等尾气处理设备，整个设备的支撑结构采用型钢焊接框架，

　　框架底部预留的地脚螺栓孔位可适配常规工业厂房的混凝土地面安装，安装时只需保证设备整体水平度偏差不超过千分之二，即可保障布风均匀性，不会出现料层偏移的问题。从结构设计的细节来看，所有与物料接触的内壁面都做了圆弧过渡处理，没有直角积料死角，避免物料长期堆积在角落出现变质、交叉污染的问题，设备外部的保温层支撑件采用焊接螺柱结构，现场安装保温层时无需在设备壁板上额外钻孔，避免破坏壁板的密封性，整套结构的受力点都集中在下部支撑框架上，上部的腔体壁板只承受料层的侧压力和内部风压，壁厚选择在满足强度要求的前提下尽量降低设备自重，减少现场安装的吊装难度。
