不锈钢可拆卸抽芯式工业合页结构设计

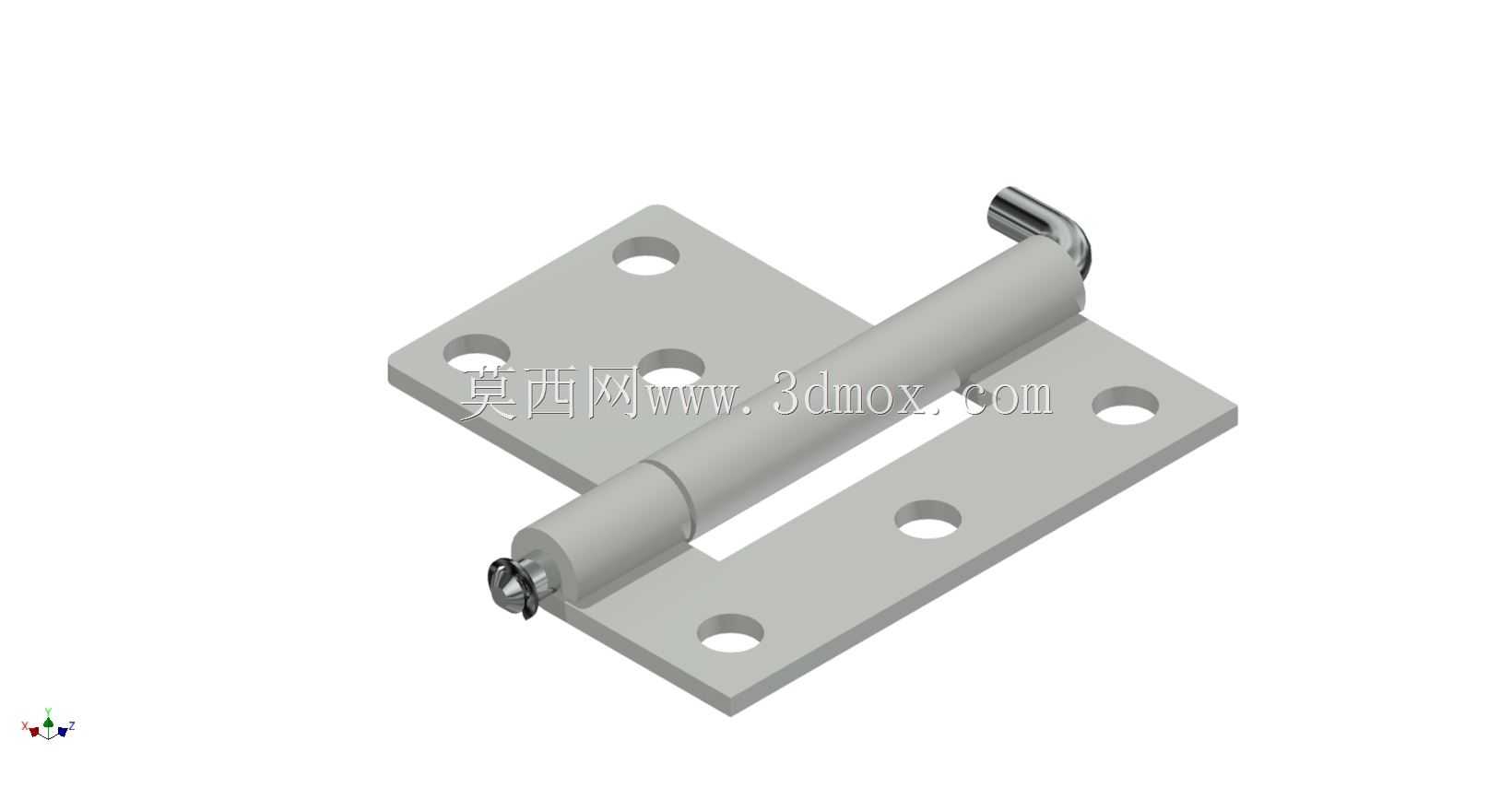

　　这款不锈钢抽芯铰链的三维结构，是针对工业设备舱门、仪器仪表防护壳体、小型机电设备检修门这类需要频繁开合、且有一定防腐要求的场景设计的。从实际选型适配的角度来说，这类铰链常被用在户外机柜、食品加工设备护罩、实验室分析仪器外门这类场景，因为采用不锈钢材质，在潮湿、有弱腐蚀介质的环境下不会出现锈死、转轴卡滞的问题，相比普通冷轧钢喷塑铰链，长期免维护的周期要长得多。

　　从结构设计逻辑来看，这款铰链采用了抽销式的转轴结构，也就是中间的圆柱销轴可以从一端抽出，不需要完全拆卸两侧的安装板，就能快速把门板从门框上拆下来，这对于需要频繁拆卸门板做内部检修、或者设备装配阶段需要先装门框再装门板的工序来说，能省下不少拆装紧固件的时间。销轴的一端做了弯折的限位头，另一端做了卡簧定位的卡槽，装配的时候把销轴从带弯折头的一侧穿入两个页片的卷管，到位后在另一端卡入轴用卡簧，就能防止销轴在开合过程中轴向窜动脱出，同时弯折的端头也能避免销轴从安装侧意外滑出，双重限位的结构比普通无定位的抽芯铰链可靠性更高，不会因为设备振动出现销轴脱落的问题。

　　再看安装边界的设计，两个页片都采用了方形安装板的结构，每个页片上开了三个通孔，孔位采用对称式排布，安装的时候可以根据门板和门框的贴合间隙，选择合适的紧固件规格，通常这类孔位适配M4或者M5的盘头螺丝，三个安装孔的排布能避免单个螺丝松动后页片出现转动，相比两孔安装的铰链，抗扭能力更强，在门板有一定负重、或者开合过程中有侧向力的场景下，不会因为长期受力出现页片歪斜、门板下沉的问题。两个页片的卷管采用了分段式的咬合结构，也就是单页的卷管分成两段，和另一页的单段卷管交错配合，这样转轴的受力点分布更均匀，开合的时候转动阻力更平顺，不会因为卷管同轴度误差出现整段卡滞的问题。

　　从尺寸适配的角度来说，这款铰链的开合转动间隙做了合理的公差预留，页片贴合面之间留了0.2mm左右的转动间隙，避免因为加工误差、或者表面处理的镀层厚度导致开合的时候两个页片互相摩擦。转轴和卷管的配合采用间隙配合，公差带选在H8/f7的区间，既不会因为间隙过大出现门板晃动，也不会因为间隙过小导致转动卡涩，在低温环境下也不会因为材料冷缩出现转不动的情况。另外销轴末端的卡簧槽位置做了精准的尺寸控制，卡簧装入后刚好贴住端部卷管的端面，不会有多余的轴向窜动量，开合的时候没有多余的异响。

　　在实际应用中，这类铰链的承重能力和页片厚度、卷管的接触长度直接相关，这款结构的卷管总接触长度接近页片宽度的三分之二，配合不锈钢销轴的强度，单副铰链可以承受5-8kg的门板重量，通常一扇门配两副的话，完全可以满足15kg以内的门板开合需求，适合大部分中小型仪器设备、防护舱门的使用场景。安装的时候需要注意，两个页片的安装面要保持在同一回转平面上，门框和门板的安装槽位要预留足够的转动空间，避免门板开合的时候页片和门框边缘发生干涉，通常在门框侧边预留2-3mm的安装间隙，就能保证180度范围内的顺畅开合。另外因为是不锈钢材质，安装的时候尽量选用同材质的不锈钢紧固件，避免不同金属接触产生电化学腐蚀，影响长期使用的可靠性。

　　从建模的细节来看，这个结构把所有的安装孔倒角、销轴端头的圆弧、卡簧槽的退刀结构都做了还原，没有做过度的简化，不管是用来做设备的装配干涉检查，还是用来出工程图做加工参考，都能直接复用，不需要再额外补充细节结构。卷管和页片的连接位置做了合理的圆角过渡，避免应力集中，实际冲压生产的时候也不会因为直角位置出现开裂的问题，符合五金冲压件的工艺设计要求。
