克拉珀普莱纳佐卡750传感装置结构

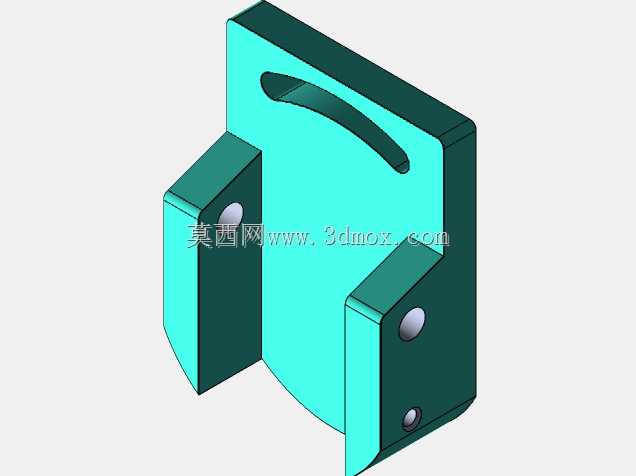

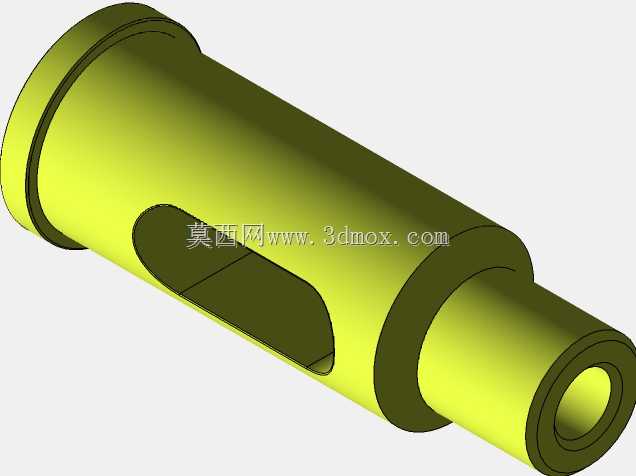

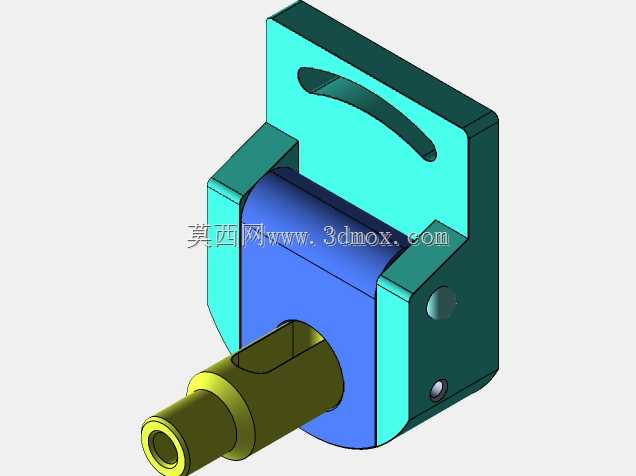

　　在工业自动化检测、精密位移反馈、小型执行机构位置采集这类场景里，这类紧凑型传感单元的应用覆盖度非常高，从工装夹具的到位确认，到小型气动元件的行程反馈，再到实验台架的微位移信号采集，都能看到同结构类型产品的身影。不同于大体积的工业检测传感器，这款佐卡750结构的传感装置走的是紧凑集成化路线，主体采用块式安装基座搭配前置检测探头的布局，安装基座做了带安装挂槽的C型框结构，上沿预留的弧形槽既可以作为走线避让位，也能在安装时作为微调对位的视觉参考，基座侧面预留的两个沉孔用于锁紧内部的传感核心模块，装配时不需要额外拆解整个壳体就能完成核心元件的更换，日常维护的拆装效率比全密封焊接结构高不少。前置的检测探头采用阶梯轴式设计，

　　最外端做了内孔导向结构，检测时被测部件的触发端可以直接伸入探头内孔，避免侧向力直接作用在传感核心的弹性元件上，能有效降低偏载带来的检测误差，探头根部做了轴肩限位，装配时可以直接抵靠在基座前端的定位面上，不需要额外调整探头的伸出长度，装配一致性更容易控制。从安装边界来看，整个装置的主体基座为矩形块结构，三个相邻的安装面都做了平面度处理，既可以通过基座背面贴装在设备立板上，也能通过侧面的安装孔固定在型材支架上，甚至可以利用上沿的挂槽卡在设备的钣金挂耳上，适配多种不同的安装空间，探头的伸出长度控制在合理范围，不会因为探杆过长在设备运行时和周边运动部件产生干涉，整体占用的安装空间比同检测行程的杆式传感器小近三分之一，

　　非常适合在紧凑的工装内部、小型自动化模组的间隙里布置。设计时核心考量的是检测端的受力传递路径，探头受到的轴向触发力会直接传递到基座内部的传感元件上，侧向的偏载力会被探头和基座配合的轴段承担，不会传递到核心的敏感元件上，这就大幅降低了现场安装对位不准带来的元件损坏风险，很多现场应用里传感器损坏都是因为安装时存在小角度偏斜，运行时反复受侧向力导致敏感元件疲劳失效，这个结构刚好规避了这类常见问题。基座的框式结构不是单纯为了容纳内部元件，框体的两个侧边刚好作为探头的辅助支撑，探杆的后半段完全处于两个侧边的围护范围内，即使现场有飞溅的切屑、工装调试时的意外磕碰，也不会直接撞到探杆导致变形，比外露式的探头结构抗意外损伤能力强很多。

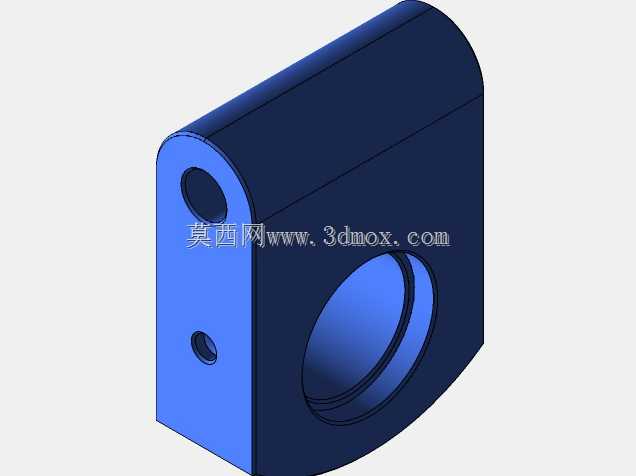

　　在实际选型适配时，这类结构的传感单元不需要额外设计安装支架，只要在安装面上加工两个对应位置的螺纹孔，或者直接用抱箍固定基座就能完成安装，接线可以从上沿的弧形槽引出，顺着设备的走线槽布置，不会出现线缆弯折半径过小的问题。内部的传感核心模块采用模块化设计，和基座的配合面做了定位止口，更换时只要松开侧面的锁紧螺钉，抽出旧模块插入新模块再锁紧就能完成更换，不需要重新校准探头的同轴度，对现场运维人员的技术要求更低，也能减少设备停机维护的时间。从结构细节来看，所有的棱边都做了小倒角处理，没有尖锐的毛刺边，装配时不会划伤操作人员的手，也不会割伤线缆的绝缘层，探头的外圆和基座内孔的配合采用小间隙配合，既保证探杆轴向移动顺畅，又不会因为间隙过大导致晃动影响检测精度，基座表面的不同色彩分区其实是对应不同的装配部件，装配时可以通过颜色快速区分部件，降低错装的概率，这种设计在小批量多品种的传感元件装配里非常实用，能有效提升装配线的作业效率。
