工业型材组合式双面物料放置架结构

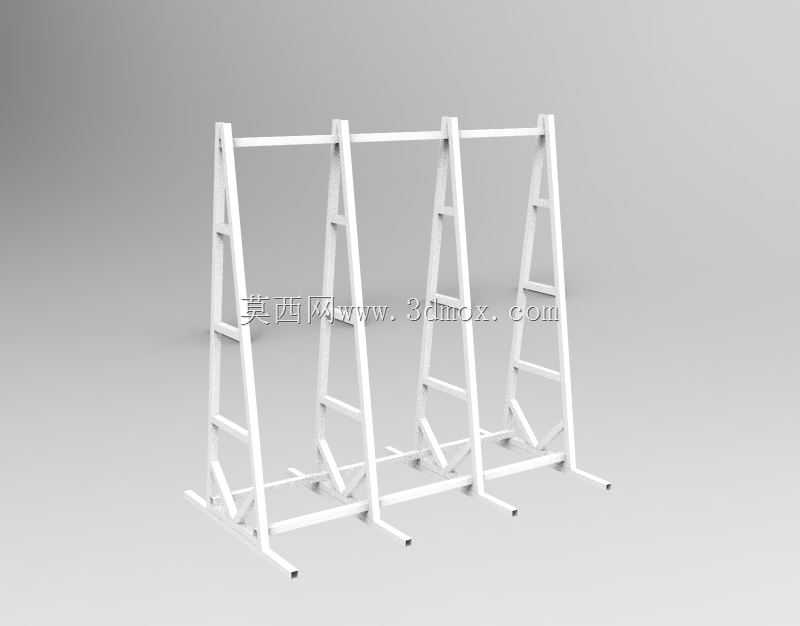

　　这款双面式物料放置架，主要面向生产车间工位旁的物料暂存、仓储区域的长型工件规整、建材门店的样品陈列场景设计，区别于普通单面靠墙货架，其双侧可存取的结构能充分利用车间通道两侧的闲置空间，在不额外占用通行宽度的前提下，将垂直方向的储物空间利用率提升近一倍。从实际使用场景来看，这类架体常被放置在装配工位的侧边，用来存放待装配的长条型材、管材、棒料，也可在建材卖场用来陈列瓷砖样板、长条装饰线条，架体的A字型支撑结构自带稳定的力学属性，无需额外打膨胀螺栓固定在地面，挪动位置时仅需配套叉车或者手动液压车即可完成转场，适配生产布局经常调整的柔性生产车间需求。

　　设计过程中优先考虑了架体的抗倾覆性能，两侧的斜向支撑采用等截面矩形型材拼接，支撑腿与地面接触的位置预留了可调脚杯的安装孔位，实际安装时可根据地面的平整度调整每个支脚的高度，避免架体出现晃动，哪怕放置在有轻微坡度的车间环氧地坪上，也能通过脚杯调节保证架体整体处于水平状态。架体的横向连接杆采用分段式设计，每两个A字型支撑单元之间通过横向方管焊接或者螺栓连接，可根据实际需要存放的物料长度调整单元数量，单组标准单元的横向宽度适配常规1.2米的物料存放需求，拼接三个单元即可覆盖3.6米长度的物料放置，拼接位置的连接节点采用带加强筋的角件固定，避免长时间承重后连接位置出现形变。

　　架体的每一侧都设置了多组挡料凸块，凸块的间距根据常存放的物料宽度做了适配，放置长条物料时，凸块可以挡住物料的侧边，避免物料从架体侧面滑落，同时凸块的高度控制在5厘米以内，不会阻碍操作人员从侧面取放物料。架体顶部的横向横梁采用加厚的矩形型材，可承受单侧每层不超过200公斤的均布载荷，双面同时存放物料时，整体架体的额定承载可达到1200公斤，满足绝大多数车间常规工件、建材样品的存放需求。

　　从安装边界来看，这款架体的单组三单元整体宽度为3.7米，深度为0.8米，整体高度为1.8米，安装时仅需保证架体周边预留0.3米的操作空间即可，不需要额外预留安装检修的通道，因为所有的连接螺栓都设置在架体的外侧，日常维护紧固时站在架体侧边即可操作。架体的底部支脚向外延伸出10厘米的支撑边，进一步扩大了架体的支撑底面，即使单侧放满较重的金属型材，架体的重心也始终落在支撑面范围内，不会出现侧翻的风险。

　　在细节设计上，架体的所有型材拼接位置都做了焊道打磨处理，没有突出的焊渣或者尖锐边角，避免操作人员取放物料时被划伤，型材表面可根据使用场景做喷塑或者镀锌处理，喷塑款适合在干燥的装配车间使用，颜色可匹配车间整体的工位器具色调，镀锌款则适合在潮湿的仓储区域或者户外临时存放点使用，抗锈蚀能力更强。架体的挡料凸块采用螺栓固定在横向支撑梁上，可根据存放物料的尺寸调整凸块的安装位置，当需要存放更宽的板材时，可将部分凸块拆除，留出更大的放置空间，适配多规格物料的存放需求。

　　不同于固定式的焊接货架，这款架体的所有零部件都采用标准化设计，支撑腿、横梁、挡料块、连接角件都可单独替换，日常使用过程中如果某个部件出现磕碰变形，不需要整体更换架体，仅需拆卸对应位置的螺栓更换损坏部件即可，大幅降低了后期的维护成本。架体整体没有复杂的传动或者活动部件，结构简单可靠，不需要定期做润滑或者部件调试，安装完成后即可投入使用，对使用人员的操作要求极低，一线生产员工无需专门培训即可正常使用。
