弧形带安装凸台传感配套基座结构

项目分类:传感器 发布时间:2022-03-03 ID:568355
  • 弧形带安装凸台传感配套基座结构
  • 弧形带安装凸台传感配套基座结构
  • 弧形带安装凸台传感配套基座结构

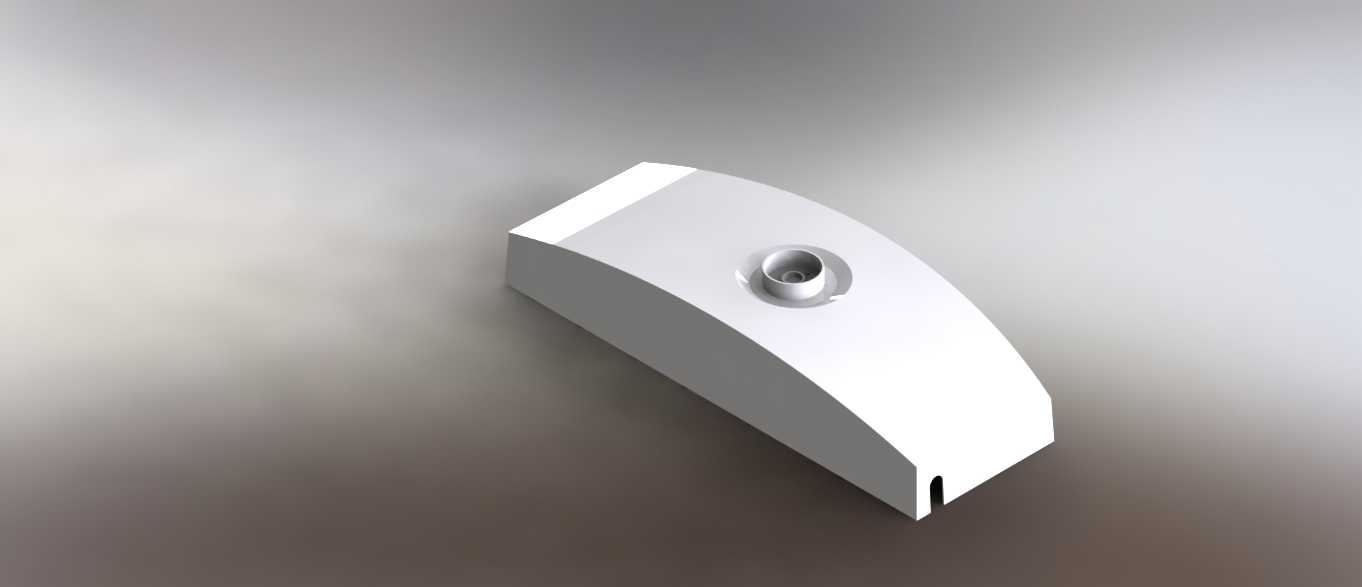

  在工业传感检测的实际部署场景里,这类弧形带中心安装凸台的构件,多作为传感单元的配套承载基座使用,常见于弧面设备外壁的点位检测、曲面工装的工位信号采集场景,比如弧形输送线的物料到位检测、圆弧轨道路径的位置触发,或是曲面壳体设备的温感、压感单元固定,能很好适配弧面安装面的贴合需求,避免常规方形基座安装时出现的贴合缝隙、固定应力集中问题。从实际功能来看,该构件核心作用是为传感端头提供稳定的安装定位基准,中心位置的带孔凸台是传感端头的装配位,凸台内的孔位用于穿设传感线缆或是容纳传感探头的伸出段,凸台本身的凸起高度经过适配设计,既保证探头安装后不会和安装基面发生干涉,也能让探头检测端面处于合适的检测距离区间,

  避免因安装位置过近导致的检测面磕碰,或是距离过远带来的信号衰减、检测精度下降问题。构件整体的弧形外轮廓是匹配安装基面的弧度设计的,安装时弧形底面可以完全贴合在对应曲率的弧面设备外壁上,不需要额外加工过渡垫块,大幅减少现场安装的适配工作量,同时弧形轮廓的棱边都做了倒角处理,没有尖锐的加工棱角,既可以避免安装作业时的划伤风险,也能减少构件在设备运行过程中剐蹭周边管线、运动部件的概率。构件一端的窄槽结构是定位限位结构,安装时可以卡入安装基面上预设的定位凸条,实现安装时的快速对位,不需要反复调整安装角度,同时能在设备运行产生振动时,限制构件沿弧面切向的窜动,保证传感单元的检测点位不会因为长期振动出现偏移,维持检测信号的稳定性。

  从设计思路层面,这类构件在建模时优先确定安装基面的曲率参数,以弧形底面为装配基准向上构建实体,先拉出整体的弧形块体轮廓,再在中心位置拉伸凸台结构,凸台的内孔根据所用传感端头的外径做公差适配,通常采用基孔制的间隙配合,保证传感端头可以顺利压入装配,同时不会出现过大的配合间隙导致探头晃动。构件的壁厚设计兼顾了结构强度与轻量化需求,整体壁厚均匀,没有出现壁厚突变的区域,避免注塑或是机加工过程中出现缩痕、应力变形问题,凸台和主体弧形块的衔接位置做了圆角过渡,减少应力集中,避免长期受振动时衔接位置出现开裂。关于安装边界,该构件的弧形长度方向尺寸适配常规小点位传感单元的安装间距,宽度方向不会超出弧面安装位的可用宽度,

  凸台的凸起高度低于周边设备部件的最小安全间隙,安装后不会突出到设备的运动行程范围内,底面的弧形曲率和常用的弧形输送导轨、圆弧设备外壳曲率匹配,不需要额外做基面修磨,固定时可以通过构件两端预设的隐藏式固定孔位穿设螺丝,从构件内侧锁付到安装基面上,固定螺丝的头部完全沉在构件内部,不会突出外表面影响外观或是剐蹭周边物件。在实际选型使用时,这类基座可以适配多种外径匹配的接触式、非接触式传感端头,只需要确认凸台内孔尺寸和探头外径匹配,弧形底面曲率和安装基面曲率一致,就可以直接装配使用,不需要额外做结构修改,能大幅缩短传感点位的安装调试周期,在非标自动化设备的弧面工位改造、老旧设备的传感点位加装场景里,这类适配弧面的安装基座比通用方形安装座的适配性更好,安装后的结构稳定性也更优,能有效减少后期传感点位的维护校准工作量。
