钣金折弯定位夹持工装结构设计

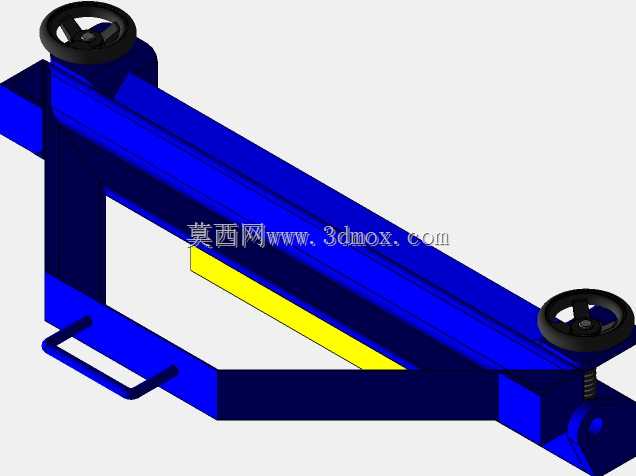

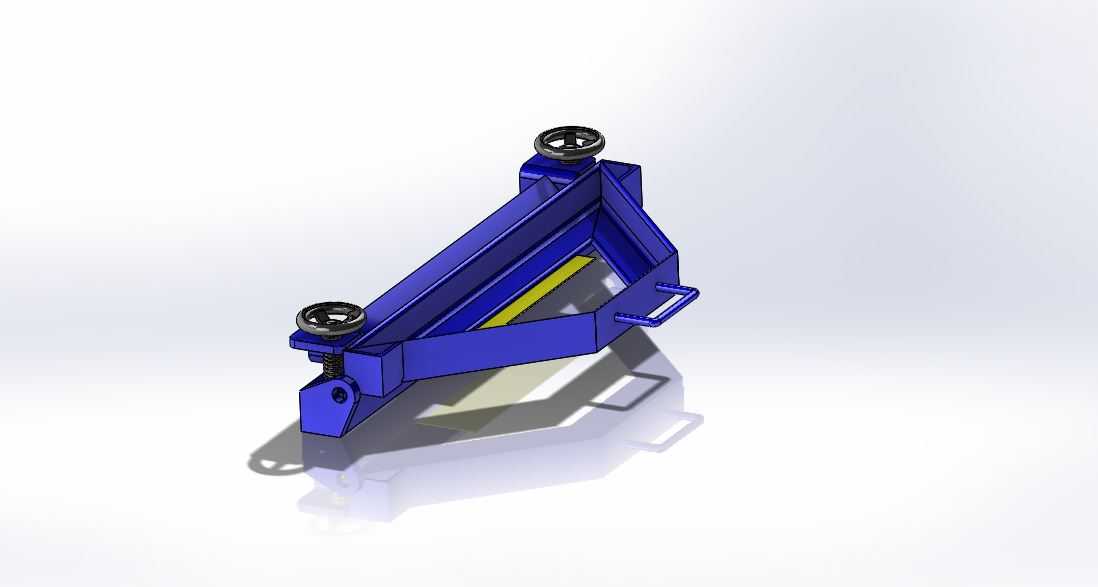

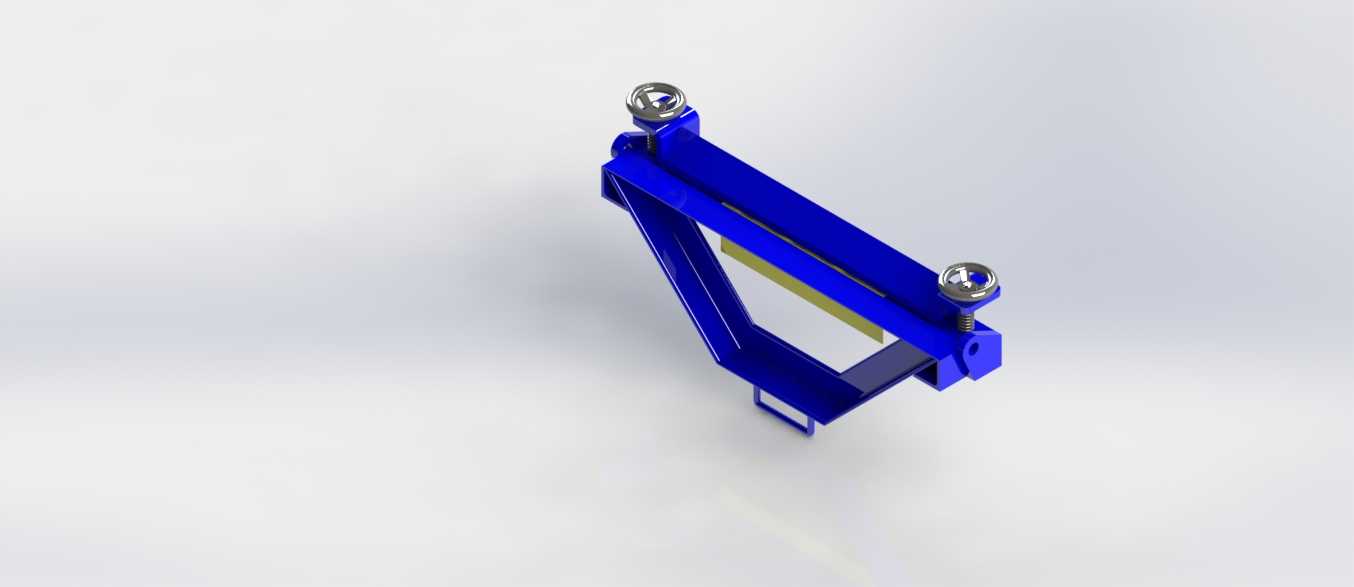

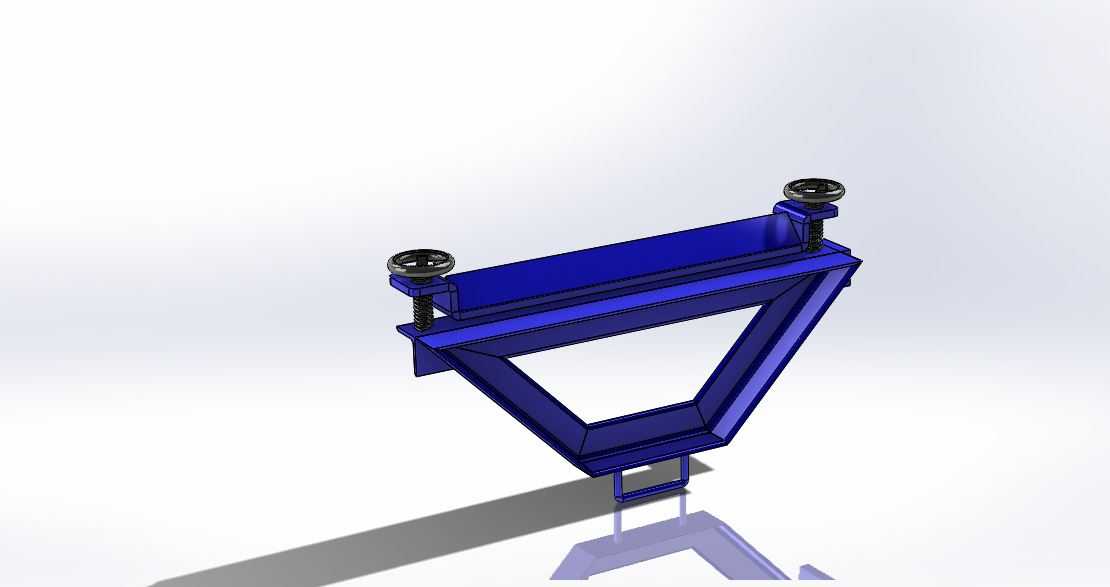

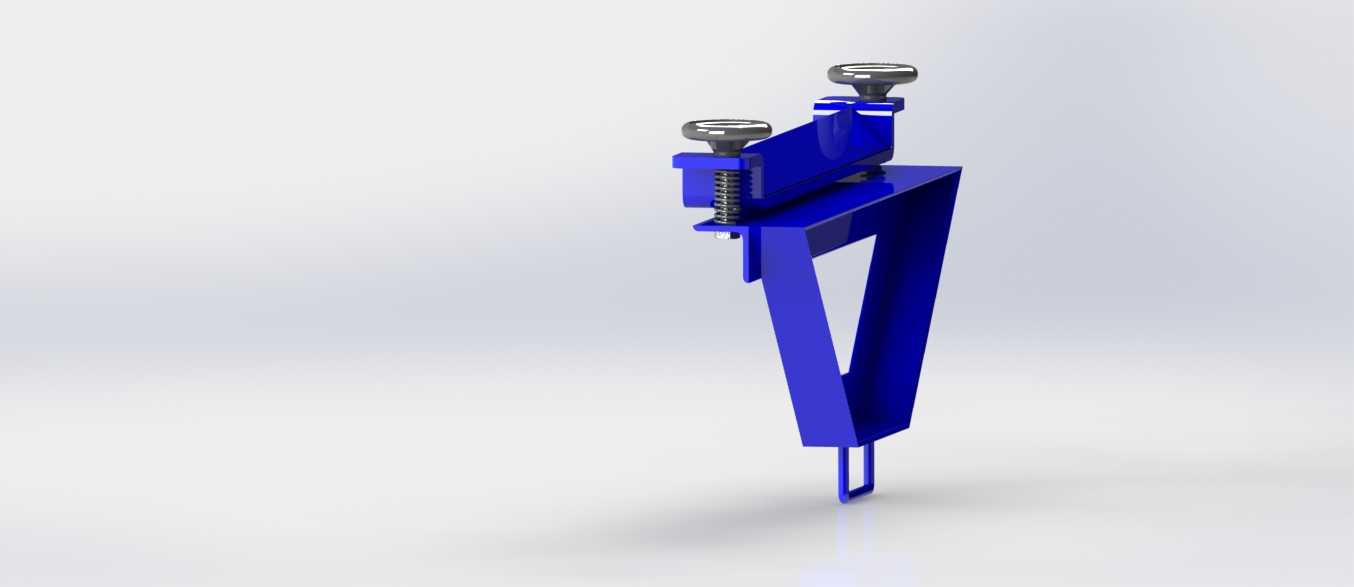

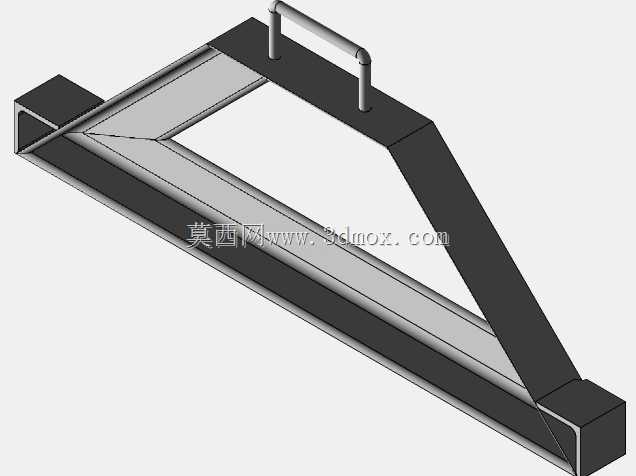

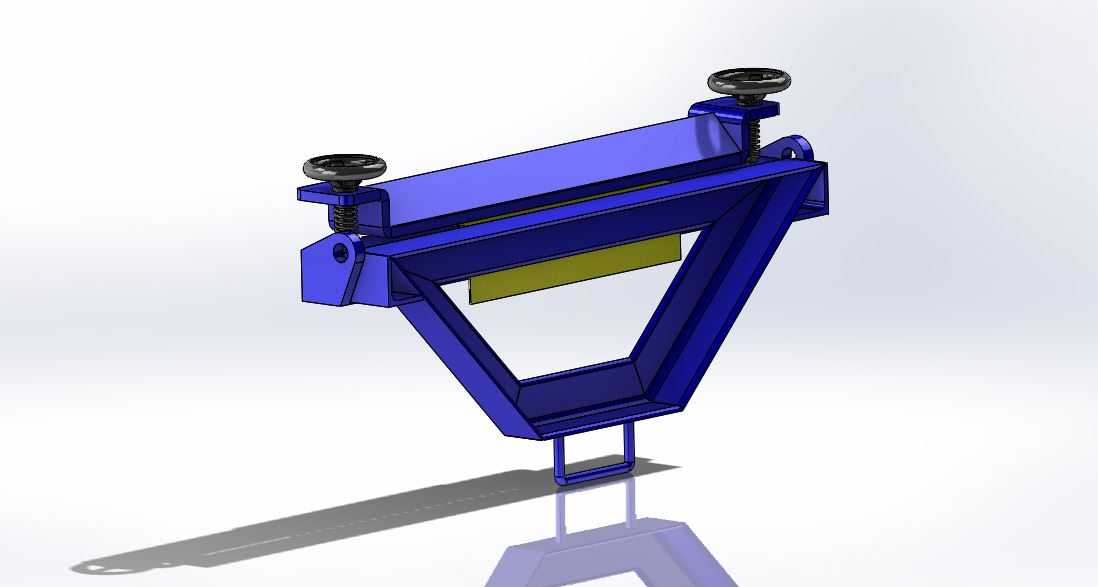

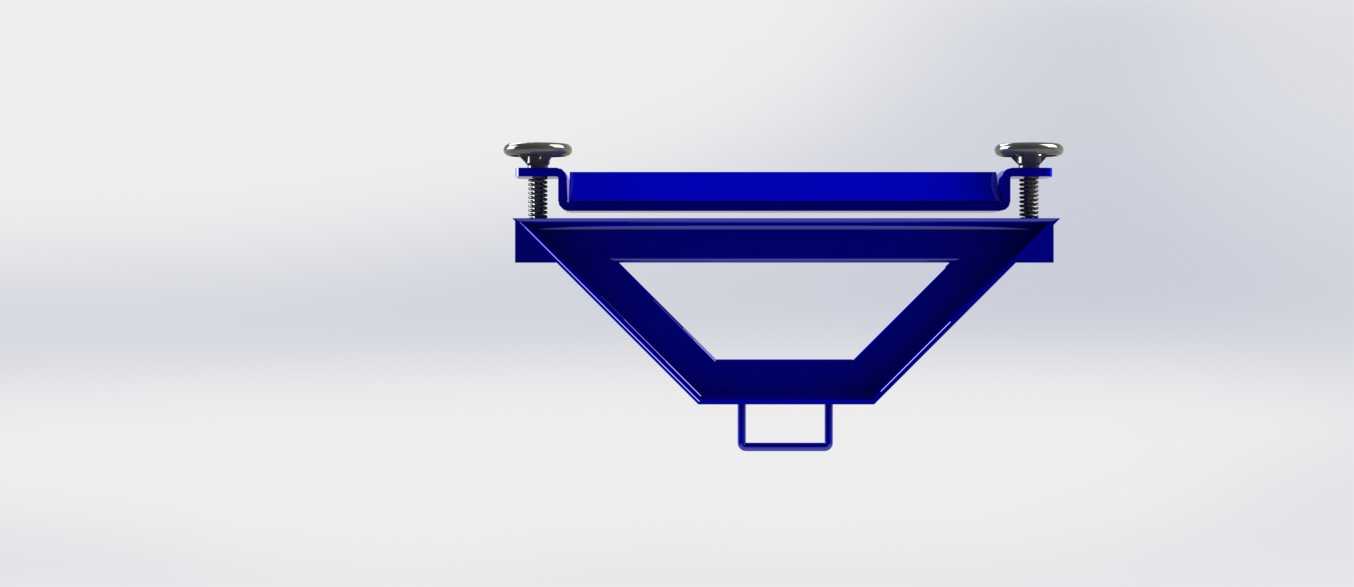

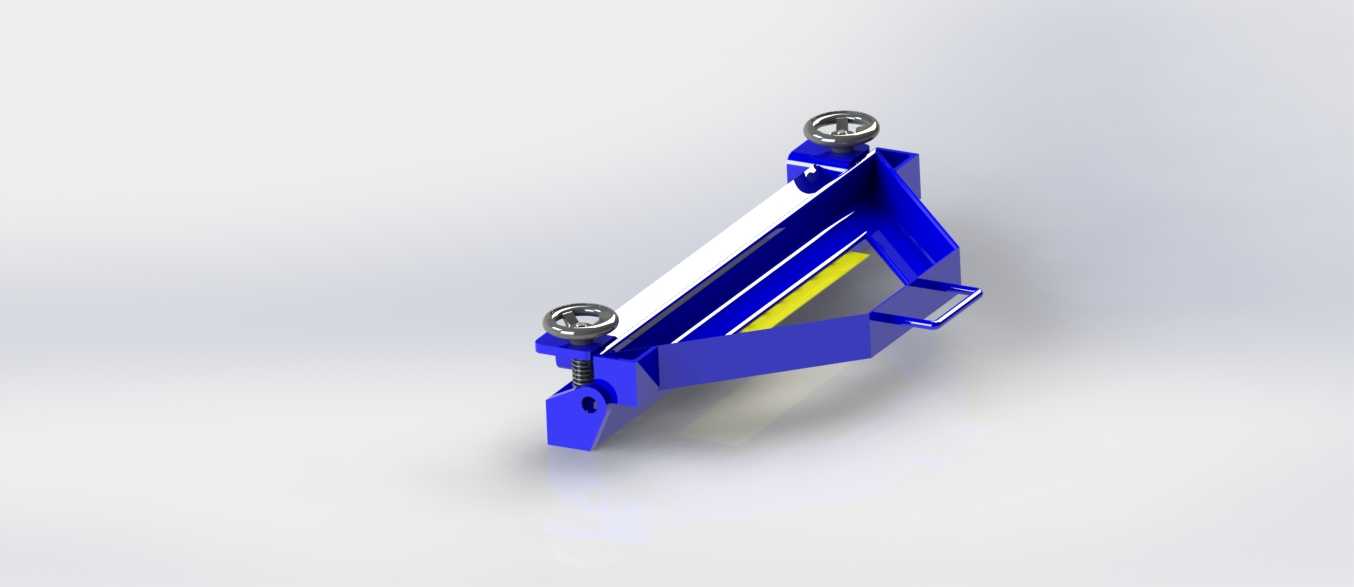

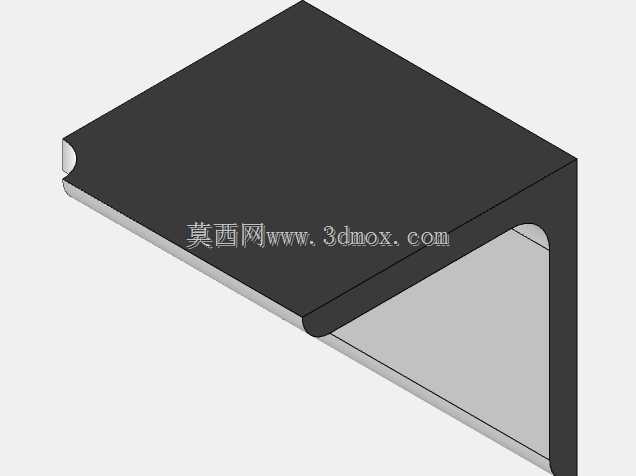

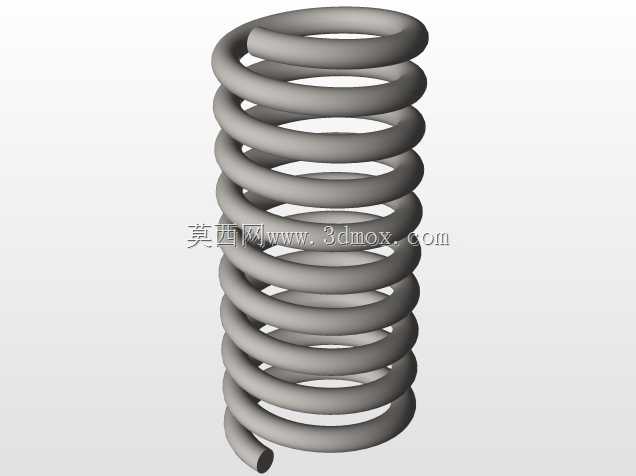

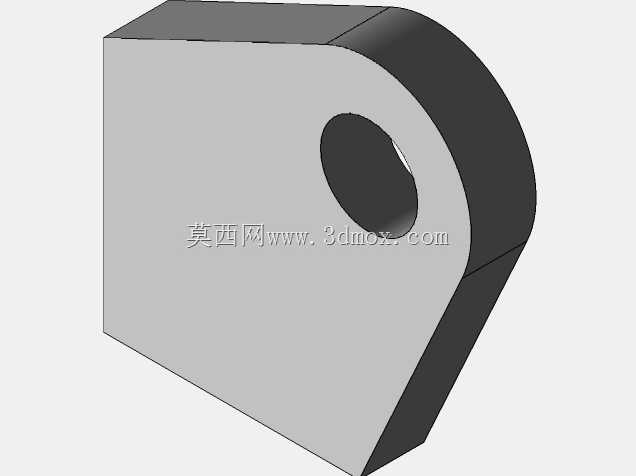

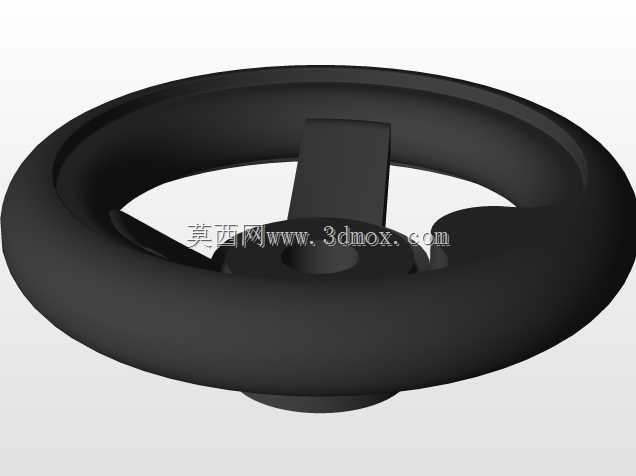

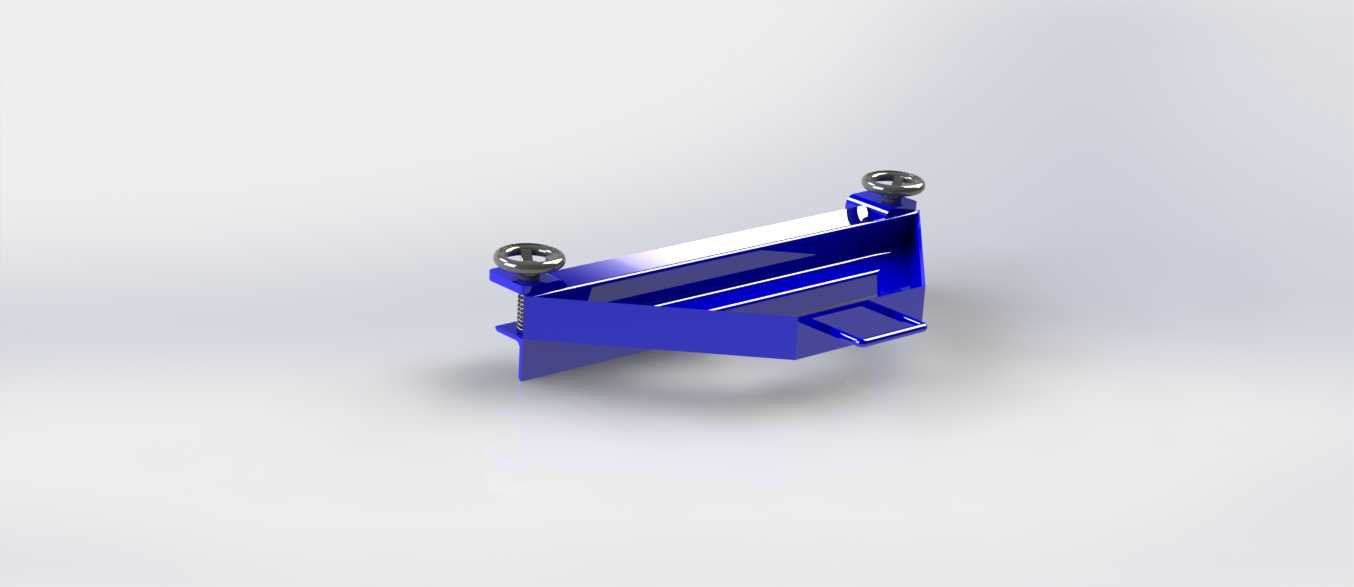

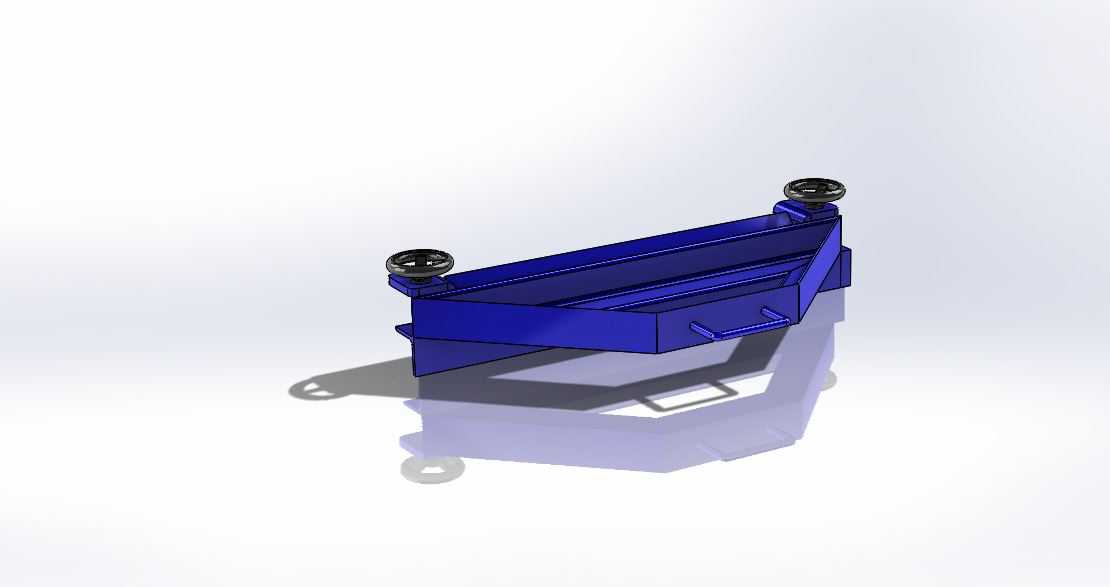

　　在钣金加工车间的日常折弯工序中，小型薄板件的定位夹持一直是影响加工精度与操作效率的关键环节，这套夹持结构正是针对小批量多品种的薄板折弯作业场景开发的手动定位工装，可直接适配常规折弯机的工作台面安装，无需对原有设备做结构性改造。从结构组成来看，整套工装采用三角框架式的主体承载结构，蓝色喷涂的型钢主体通过折弯拼焊成型，相比整块铣削的夹具体重量降低40%以上，同时三角支撑结构可抵消夹持作业时产生的侧向倾覆力矩，即便在频繁的装夹拆卸操作下，主体框架也不会出现形变偏移。框架两端配置的球头锁紧螺钉是整套结构的核心施力部件，螺钉头部做了圆弧钝化处理，避免夹紧时在薄板工件表面留下压痕，螺钉的螺纹段采用细牙梯形螺纹设计，具备自锁特性，

　　夹紧后不会因为设备振动出现松脱，单次锁紧的行程范围可覆盖0.5mm到12mm厚度的常见冷轧薄板、铝板加工需求。工装中部设置的黄色限位挡块为可调式结构，通过腰型孔与主体框架连接，可根据不同折弯件的定位边尺寸调整挡块位置，调整到位后通过侧面的紧定螺钉锁死，定位重复精度可控制在0.1mm以内，能够满足常规钣金件的折弯尺寸公差要求。在实际作业场景中，操作人员可先根据待加工板材的折弯线位置调整好挡块位置，将板材靠紧挡块后拧紧两端的锁紧螺钉，即可完成工件的装夹定位，整套装夹动作可在10秒内完成，相比传统的手扶定位方式，可彻底避免折弯时板材移位导致的角度超差、尺寸偏差问题，同时无需操作人员手扶板材靠近折弯模口，大幅降低作业过程中的安全风险。

　　从安装边界来看，整套工装的底部设置有两个平行的定位卡槽，可直接卡入折弯机工作台面的标准T型槽内，卡槽间距适配市面上多数63吨及以下吨位折弯机的T型槽参数，安装时仅需在卡槽内放入配套的T型螺栓即可完成固定，整体安装占用的工作台面宽度不超过180mm，长度不超过220mm，不会占用过多工作台面空间，也不会与折弯机的上模、下模座产生运动干涉。设计过程中特意将主体框架的内侧做了15度的斜角避让，当折弯上模下行完成压弯动作时，框架的斜角面可给上模留出足够的运动空间，即便折弯角度达到90度时，上模也不会与夹具体发生碰撞。框架上的螺钉安装孔做了镶套处理，镶套采用耐磨锡青铜材质，避免频繁拧动螺钉导致主体框架的螺纹孔磨损，当镶套出现磨损间隙过大时，

　　仅需更换镶套即可恢复工装精度，无需更换整个主体框架，大幅降低后期维护成本。在细节处理上，整套工装的所有棱边都做了R2的圆角钝化处理，避免操作人员在装夹工件、调整工装时被锋利的钢板边缘划伤，表面的喷塑层具备耐油污、耐锈蚀的特性，可适应车间内多切削液、多金属粉尘的作业环境，长期使用也不会出现表层脱落、锈蚀卡滞的问题。针对不同厚度板材的夹持需求，锁紧螺钉的球头下方可配套不同厚度的橡胶垫片，夹持表面粗糙度要求较高的铝板、不锈钢板时加装橡胶垫片，可进一步避免工件表面出现夹痕，夹持普通冷轧钢板时可去掉垫片，获得更大的夹紧力。这套工装不仅可用于折弯工序的定位夹持，也可用于钣金件钻孔、轻量打磨工序的临时固定，通过底部的T型槽固定结构，可快速转移到钻床、钳工台等工位使用，具备较强的场景通用性。
