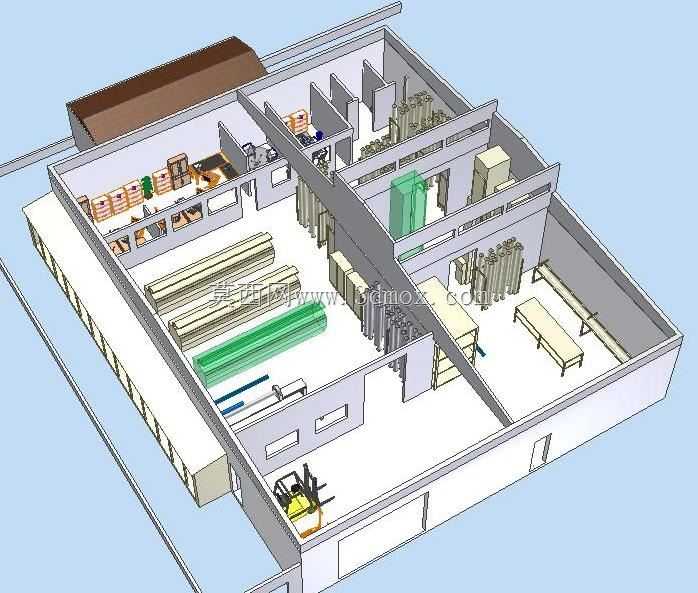

生产车间整体空间设备排布三维设计

　　这套三维布局方案针对中小型离散制造车间的空间利用痛点搭建，从实际投产运行的逻辑出发，把生产全流程涉及的功能区块做了无死角的落地排布。首先看核心生产作业区，沿车间纵向主通道两侧布置的长条形加工工位，预留了单工位1.2米的操作纵深，工位之间预留0.8米的侧方通行间隙，匹配常规中小型加工设备的操作半径，操作人员在工位间转运工件时无需侧身避让，也不会出现设备开门、换刀时磕碰周边通道的问题。靠近侧墙的区域布置了长条形物料暂存架，架体与墙面预留0.3米的管线敷设与清洁间隙，架体分层高度按照常用毛坯件、半成品的周转箱尺寸设定，每层承重匹配常规金属加工件的堆放载荷，避免出现架体变形、物料滑落的隐患。

　　车间内部的隔断采用轻质实体墙划分功能区块，靠建筑外墙采光较好的区域设置了独立办公与质检隔间，隔间开门方向避开主物流通道，防止人员进出与物料转运发生动线交叉。隔间内部布置了办公桌椅、文件柜与质检工作台，工作台高度匹配常规站立质检的作业高度，旁边预留了检测仪器的摆放空间与电源接口位置。靠近车间内部隔断的区域布置了大型工艺设备组，设备组周边预留了1.5米的设备维护与吊装空间，设备上方的管线走向在布局中做了隐性预留，避开设备吊装口与维护操作面，防止后期管线安装时与设备维护作业冲突。

　　物流转运方面，主通道宽度设置为3米，完全满足场内叉车的满载转弯、会车通行需求，通道转角处做了圆弧切角处理，避免长件物料转运时磕碰墙体或工位架体。车间入口附近预留了叉车临时停靠与充电的区域，该该区域与生产工位保持2米以上的安全距离，配套设置了消防器材的摆放点位。成品与毛坯的仓储区域靠近车间货运出入口布置，减少物料从卸货区到仓储区、再到生产区的转运距离，仓储区内的货架排布遵循先进先出的动线逻辑，货架之间的通道宽度匹配手动液压搬运车的通行需求，无需占用主物流通道的通行空间。

　　辅助功能区的排布也充分考虑了实际使用需求，车间边角区域设置了工具存放与劳保用品存放点位，距离最远的生产工位步行距离不超过15米，减少操作人员取用工辅具的无效走动时间。整体布局的建筑边界完全匹配常规单层工业厂房的柱网尺寸，所有设备、架体、隔断的布置都避开了建筑立柱的位置，柱边预留了0.2米的安装间隙，不会出现设备安装时与建筑结构冲突的问题。从建模精度来看，所有构件的尺寸都按照实际工业产品的常规参数设定，没有出现比例失调、空间预留不足的问题，不管是用于新车间的规划评审，还是现有车间的布局优化调整，都可以直接作为方案讨论的基础载体，在实际应用中可以根据自身的设备尺寸、工艺路线做局部微调，不需要重新搭建整体空间框架。
